Siemens 3RH2122-1KF40 pomocný vazební stykač s ochrannou diodou Piece 1 ks

Siemensův stykač Sirius s několika svorkami, vhodný pro průmyslové řízení, vycházející z modelu 3RH21.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektrickými komponenty a kabeláží. Komponenty jsou nainstalovány v několika úrovních.

Schéma zapojení pro znázornění pomocných stykačů a propojovacích relé s různými komponenty a spojeními. Včetně adaptérů a modulů.

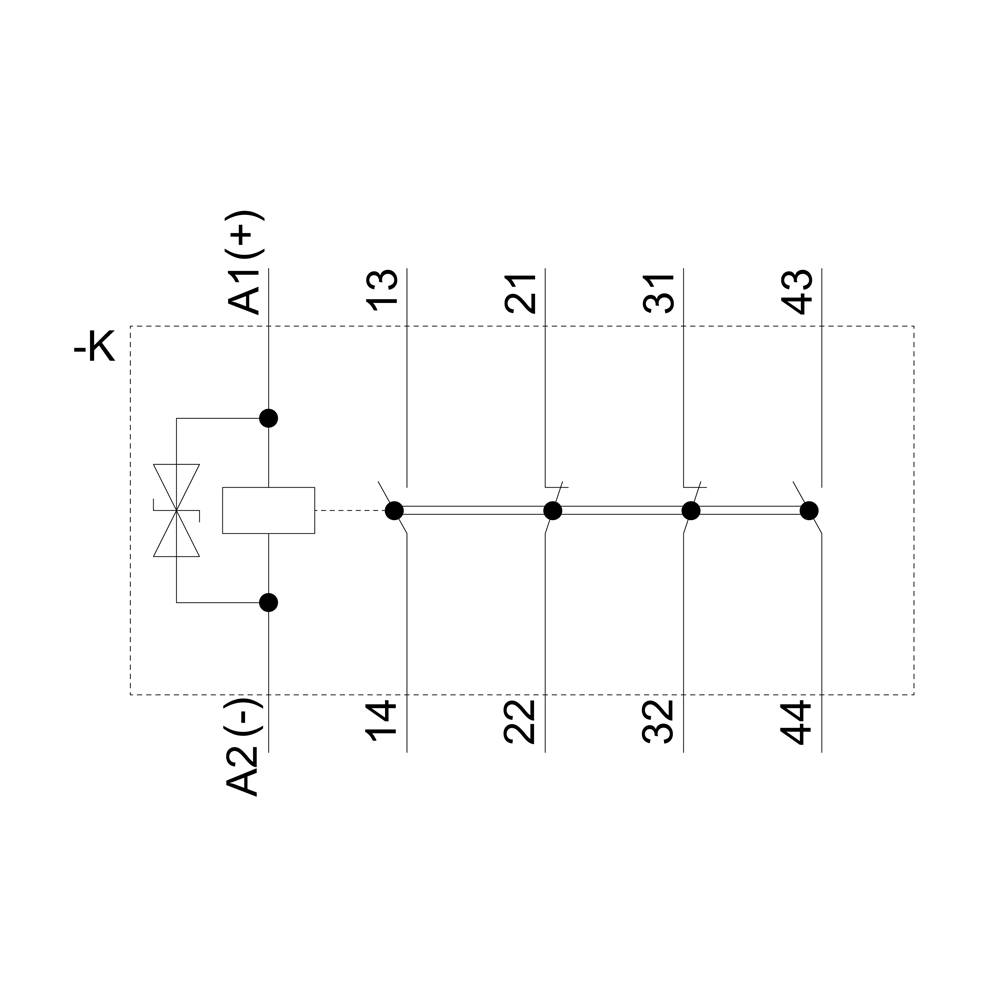

Schéma kontaktů stykače se cívkou A1(+) a A2(-), čtyři spínací kontakty: 13-14, 21-22, 31-32, 43-44 vzájemně propojené.

Technický výkres elektronické součástky zobrazené ze tří úhlů. Obsahuje detailní rozměry v milimetrech.

'SIEMENS SIRIUS' schéma zapojení s označením svorek: 14NO, 13NC, 21NC, 22NC, 31NC, 32NC, 43NO. Číslo modelu: 3RH21. Připojení A1+, A2-.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2122-1KF40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 230,58 Kč

-7 %

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 2S+ 2 NC, DC110V, 0,7-1,25 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-1KF40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 77 V/DC

Řídicí napětí (max.): 137.5 V/DC

Rozsah řídicího napětí: 77 - 137.5 V/DC

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736307 Siemens 3RH2122-1KF40 pomocný vazební stykač s ochrannou diodou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736307 Siemens 3RH2122-1KF40 pomocný vazební stykač s ochrannou diodou Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, DC 110 V, 0,7 ... 1,25* US, s supresorovou diodou, velikost S00, šroubové připojení vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
