Siemens 3RH2122-1BP40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Siemens SIRIUS stykač, model 3RH21, v šedé barvě. Zařízení zobrazuje několik připojení a je vhodné pro průmyslové řízení.

Ilustrační obrázek

Otevřená rozvaděčová skříň ukazuje různé elektronické komponenty a kabely uspořádané v několika úrovních uvnitř skříně.

Diagram znázorňuje zapojení a adaptér pro pomocný stykač. Hlavní moduly, adaptéry a popisy jsou číslovány pro lepší orientaci.

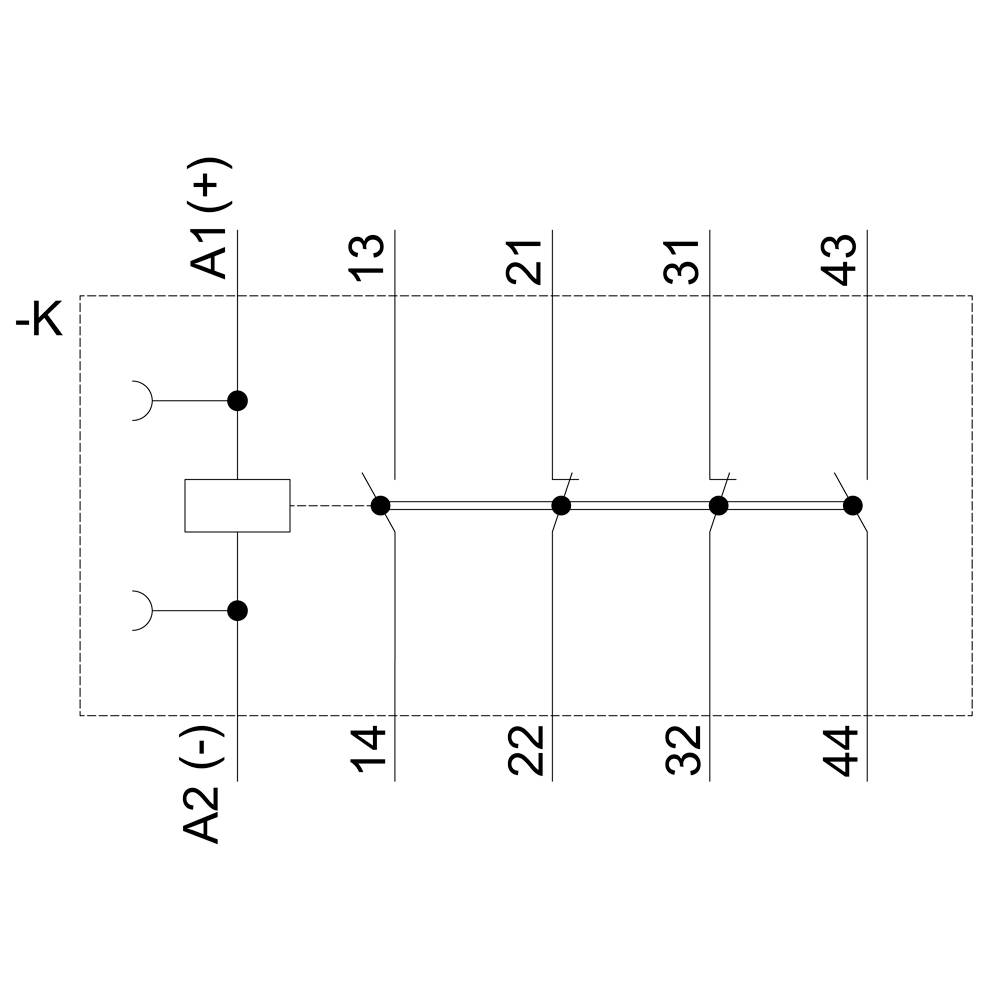

Schéma zapojení relé modulu: Vertikální obvody s označenými póly 13, 21, 31, 43 a horizontálními kontakty 14, 22, 32, 44.

Technický výkres elektronické součástky s různými pohledy. Obsahuje rozměry a detaily pro přesnou instalaci.

Schéma zapojení relé Siemens SIRIUS 3RH21, které ukazuje svorky a kontaktní spínání. Hlavní přípojnice nahoře, ovládací přípojnice dole.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2122-1BP40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

1 032,23 Kč

-8 %

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 2S+ 2 NC, DC230V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-1BP40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 230 V/DC

Rozsah řídicího napětí: 230 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736293 Siemens 3RH2122-1BP40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736293 Siemens 3RH2122-1BP40 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 2 S + 2 O, DC 230 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
