Siemens 3RH2122-1BB40 stykač 24 V/DC 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

'Siemens SIRIUS 3RH21 stykač, prezentován jako elektrická komponenta s přípojkami a popisy.'

Stojící rozvaděč s otevřenými skleněnými dvířky, zobrazující různé elektrické komponenty a kabely. Používá se pro řízení a distribuci elektrické energie.

Diagram zobrazuje schéma zapojení pomocného stykače a adaptéru s různými typy připojení, všechny produkty společnosti Siemens.

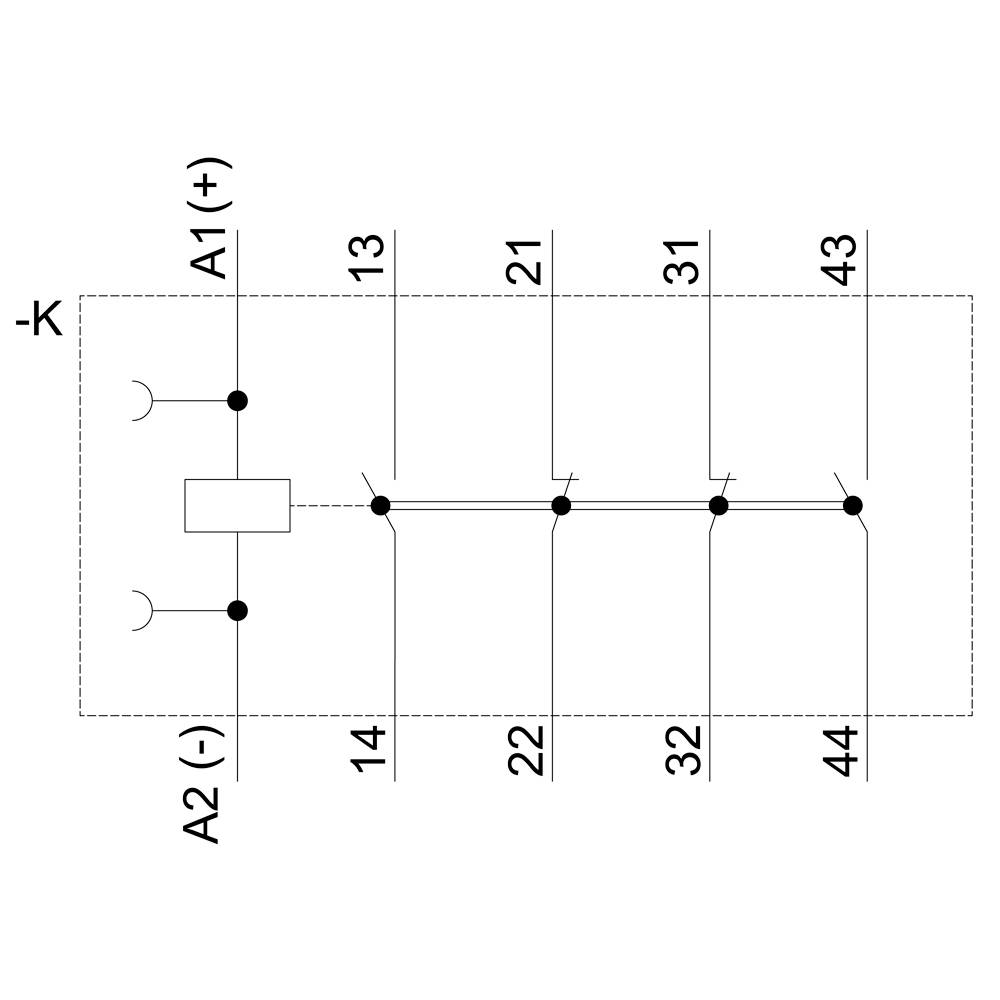

Schéma zapojení relé s svorkami cívky A1 a A2, několika spínacími kontakty (13-14, 21-22, 31-32, 43-44).

Diagram technického výkresu elektronického zařízení s rozměry: 45x73x35 mm. Zobrazuje čelní a boční pohled.

Spínací přístroj Siemens Sirius, model 3RH21, zobrazuje připojovací svorky a spínací kontakty, vhodný pro průmyslové řídicí aplikace.

1/6

Kategorie produktu

stykač

Počet pólů

4pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

10 A

Připojení

šroubová svorka

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

36 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (833,88 Kč / kus)

880,17 Kč

-5 %

833,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pomocný stykač, 2 S + 2 O, 24 V DC, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RH2122-1BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Jmenovité napětí: 24 V/DC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (d x š x v) 150 cm x 45 mm x 57.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

Délka: 150 cm

Hmotnost: 270 g

: 2

: 2

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1431043 Siemens 3RH2122-1BB40 stykač 24 V/DC 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431043 Siemens 3RH2122-1BB40 stykač 24 V/DC 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Contactor relay, 2 NO + 2 NC, 24 V DC, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.
The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).
They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.
The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.
The 3RH2 contactor relays replace the well-proven 3RH1 series.
Simple, efficient and always up to date - SIRIUS modular system.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
