Siemens 3RH2122-1AP00 stykač 230 V/AC 10 A 1 ks

Stykač značky Siemens ze série SIRIUS. Disponuje několika připojovacími svorkami a je primárně používán v ovládacích obvodech.

Otevřená rozvodná skříň s několika policemi plnými elektrických komponent a kabeláže.

Diagram pomocného střelce a příslušenství. Zobrazuje různé možnosti zapojení a komponenty pro pomocné elektrické obvody s příslušným barevným kódováním a symboly.

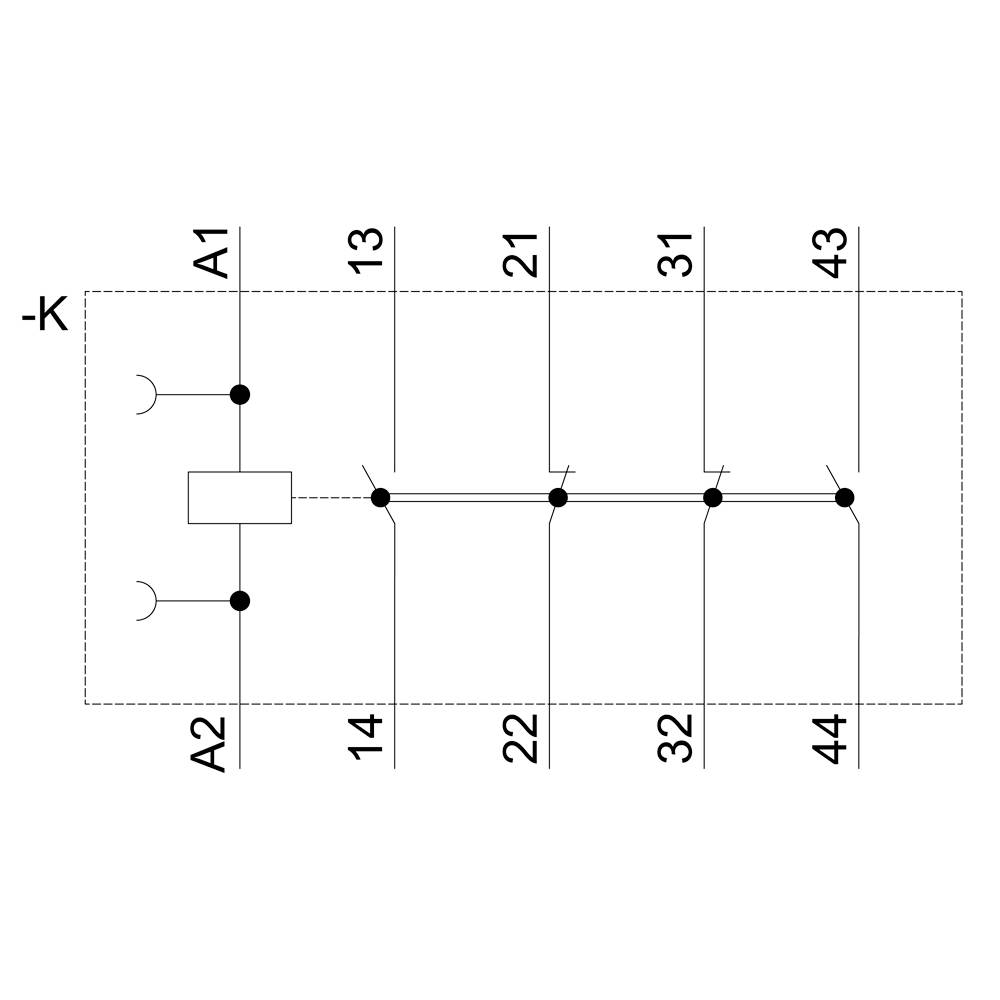

Schéma zapojení s vypínačem vlevo a propojenými vodiči, které vedou ke čtyřem kontaktům vpravo, označeným A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

Výkres elektrického relé s pohledy shora, z boku a zespodu. Rozměry jsou udávány v milimetrech.

Technický výkres Siemens SIRIUS spínacího modulu s přípojkami a popiskami pro zapojení.

1/6

Kategorie produktu

stykač

Počet pólů

4pólový

Jmenovité napětí

230 V/AC

Zatěžovací proud

10 A

Připojení

šroubová svorka

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

12 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (946,28 Kč / kus)

946,28 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Pomocný stykač, 2 S + 2 O, 230 V AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Kategorie produktu: stykač

Typ: 3RH2122-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Jmenovité napětí: 230 V/AC

Zatěžovací proud: 10 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1431013 Siemens 3RH2122-1AP00 stykač 230 V/AC 10 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431013 Siemens 3RH2122-1AP00 stykač 230 V/AC 10 A 1 ks

Popis

Contactor relay, 2 NO + 2 NC, 230 V AC, 50 / 60 Hz, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.The 3RH2 contactor relays replace the well-proven 3RH1 series.Simple, efficient and always up to date - SIRIUS modular system.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
