Siemens 3RH2122-1AB00 pomocný stykač 1 ks

'Siemens SIRIUS stykač 3RH21, kompaktní provedení, pro průmyslové aplikace.'

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektronické komponenty a kabeláž pro průmyslové řídicí aplikace.

Nákres schématu zobrazuje různá elektrická spínací zařízení, včetně pomocných stykačů, odpojovačů a adaptérů s popisem jejich funkcí.

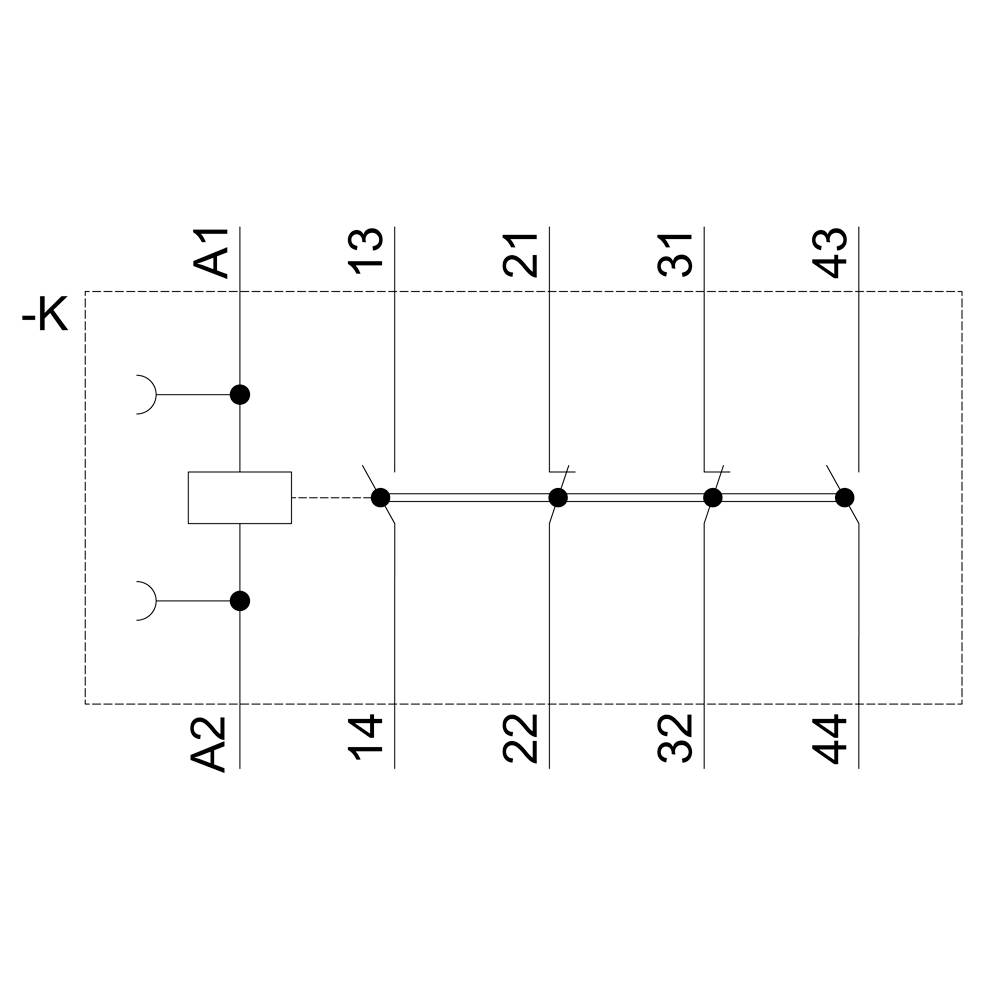

Schéma stykače s jednou cívkou, čtyřmi kontakty a definovanými svorkami A1, A2 a svorkami 13, 14, 21, 22, 31, 32, 43, 44.

Technický výkres elektrického zařízení s rozměry v milimetrech. Zobrazuje přední, boční a pohled shora.

Schéma zapojení Siemens Sirius spínacího přístroje s přípojkami 13NO, 21NC, 31NC, 43NO a štítky jako A1, A2, 3RH21.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Typ

3RH2122-1AB00

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

2 rozpínací kontakty

Druh montáže

zaklapávací uchycení

upevnění pomocí šroubů

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 329,00 Kč / kus)

Kč

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Kategorie produktu: pomocný stykač

Typ: 3RH2122-1AB00

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 24-24 V

: 24-24 V

: NE

: Screw connection

: AC

Ke stažení

List technických údajů

List technických údajů 1744077 Siemens 3RH2122-1AB00 pomocný stykač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744077 Siemens 3RH2122-1AB00 pomocný stykač 1 ks

Popis

Pomocný stykač, 2 S + 2 O, AC 24 V, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
