Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Elektronická komponenta obdélníkového tvaru s několika připojovacími svorkami na jedné straně, pravděpodobně vhodná pro montáž do rozvaděče.

Ilustrační obrázek

Modrý, obdélníkový elektronický modul s připojovacími svorkami na jedné straně. Má větrací štěrbiny po stranách.

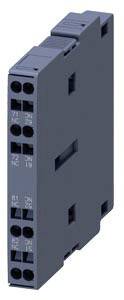

Šedý elektromagnetický relé modul s několika bočními svorkami pro řízení a spínání v elektronických obvodech.

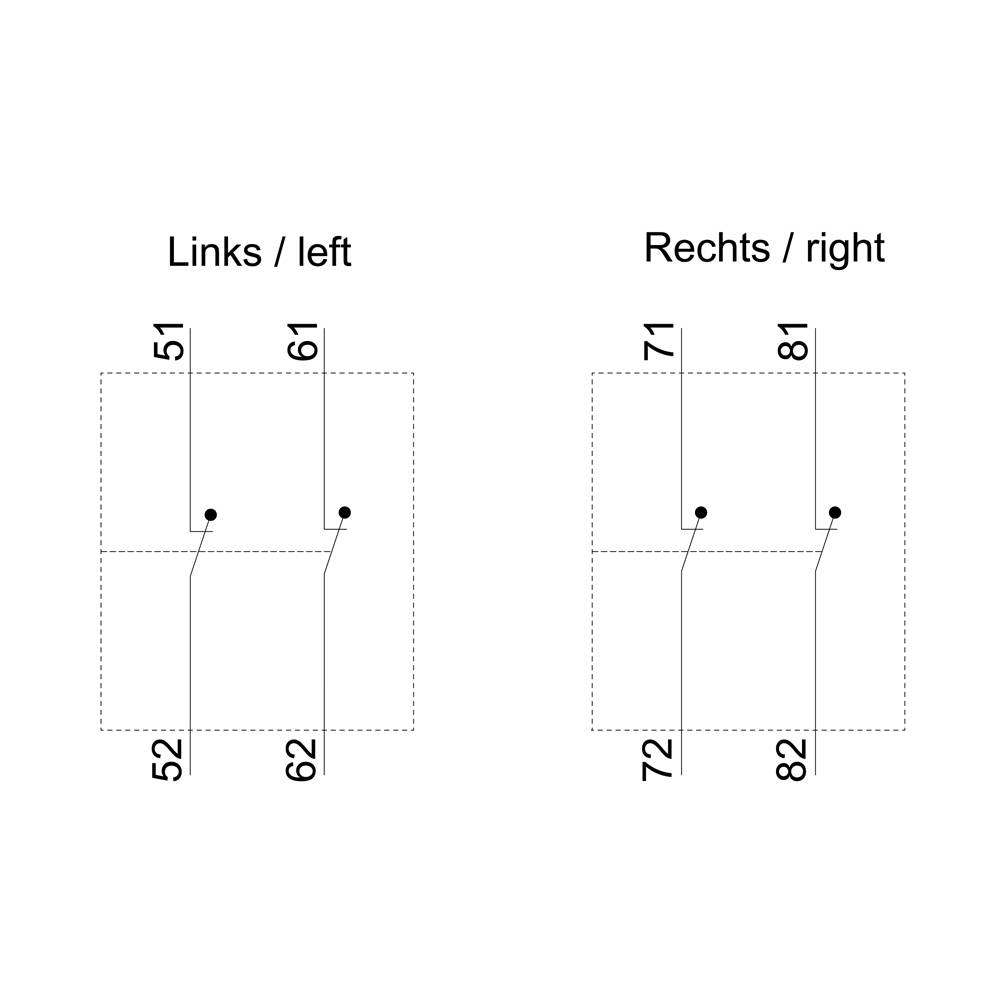

Diagram zobrazuje dva obvody, vlevo a vpravo. Vlevo: kontakt 51 ke 52, 61 k 62. Vpravo: kontakt 71 k 72, 81 k 82.

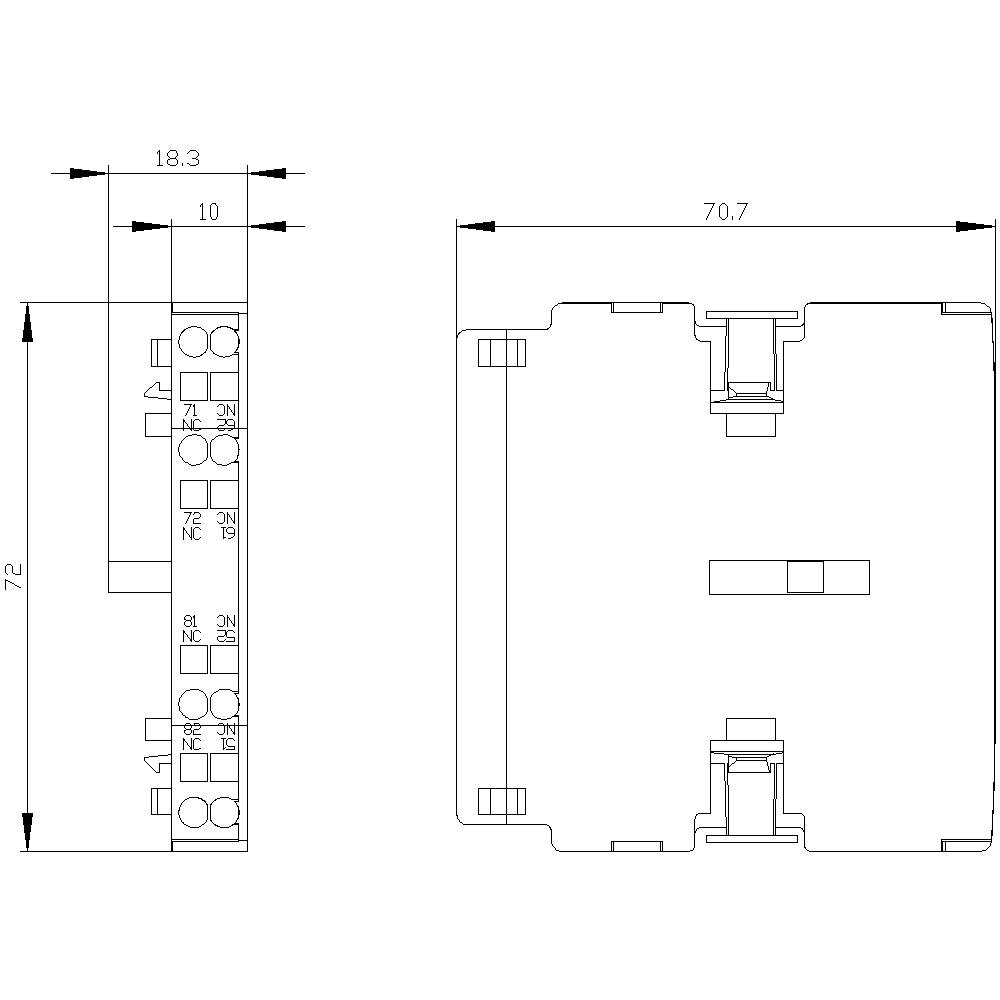

Technický výkres elektrické součástky s rozměry: vlevo 72x18,3 mm, vpravo šířka 70,7 mm. Obsahuje přípojky a popisky.

1/5

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH1921-2EE02

Konstrukční velikost

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: pomocný spínač

Typ: 3RH1921-2EE02

Konstrukční velikost: S0

Typ kontaktu: 2 rozpínací kontakty

Pomocný kontakt: 2 rozpínací kontakty

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 72.5 mm

Hloubka: 71 mm

Rozm.: (š x v x h) 10 x 72.5 x 71 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744069 Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744069 Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný elektronika norem DIN EN 50005 boční, pružinová spojka, 2 O, zapouzdřený, velikosti S0 ... S12 pomocný spínač SIRIUS 3RH19 k rozšíření pomocné kontakty v řídicí obvod. Tento pomocný 3RH19 lze zajistit bez použití nářadí na ochranu 3RT1 velikosti S0-S12. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
