Siemens 3RH1921-1EA20 pomocný spínač 2 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

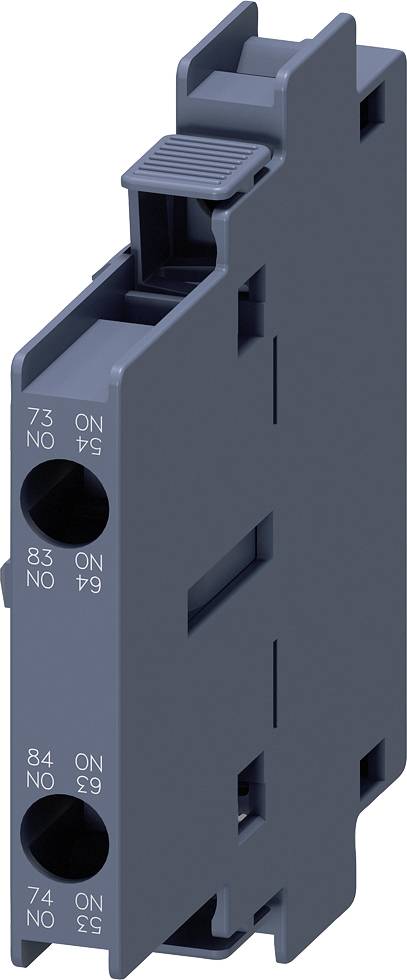

Šedý konstrukční prvek pro chráněnou oblast, s popiskami 73 NO, 83 NO, 84 NO a 74 NO na levé straně; 54, 64, 53 na straně pravé.

Ilustrační obrázek

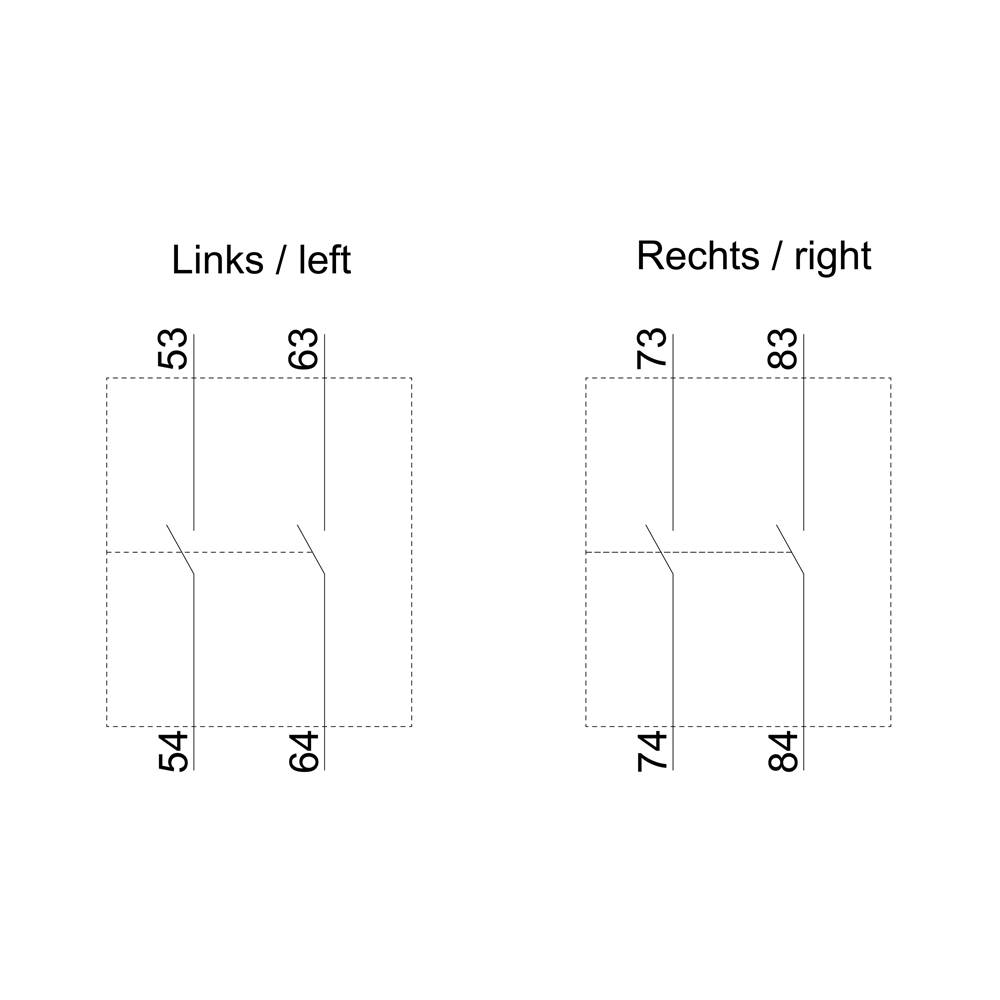

'Vlevo / levá strana' ukazuje rozměry 53 a 63 nahoře, 54 a 64 dole. 'Vpravo / pravá strana' ukazuje 73 a 83 nahoře, 74 a 84 dole.

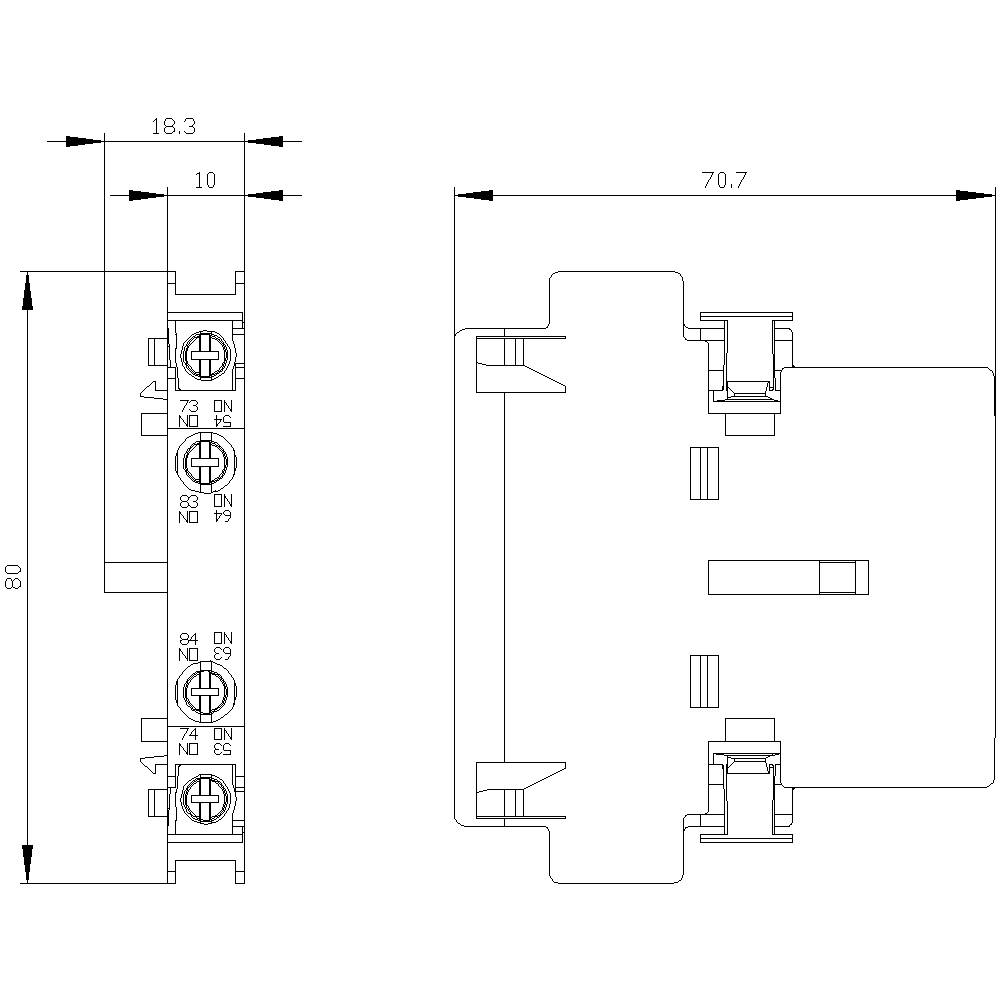

Technický výkres elektrického konektoru s rozměry: šířka 18,3 mm, výška 80 mm, hloubka 70,7 mm. Zobrazen boční a čelní pohled.

1/3

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH1921-1EA20

Konstrukční velikost

Typ kontaktu

2 spínací kontakty

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (458,68 Kč / kus)

458,68 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Konstrukce výrobku: Možnost instalace na první stranuFunkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT1Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH1921-1EA20

Konstrukční velikost: S0

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 80 mm

Hloubka: 71 mm

Rozm.: (š x v x h) 10 x 80 x 71 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862255 Siemens 3RH1921-1EA20 pomocný spínač 2 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862255 Siemens 3RH1921-1EA20 pomocný spínač 2 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

Popis

Boční pomocný spínač 2 spínače, šroubové připojení, pro ochranu 3RT1 pomocný spínač SIRIUS 3RH19 k rozšíření pomocných kontaktů v řídicím obvodu.Tento pomocný spínač 3RH19 lze bez nářadí namontovat na čepici 3RT1 konstrukční velikosti S0-S12.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
