Siemens 3RH1921-1CA10 blok pomocných spínačů 1 spínací kontakt 10 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Elektrický spínací blok s modrou a černou povrchovou úpravou, označený štítky '3NO' a '4NO'. Vhodný pro průmyslové aplikace.

Ilustrační obrázek

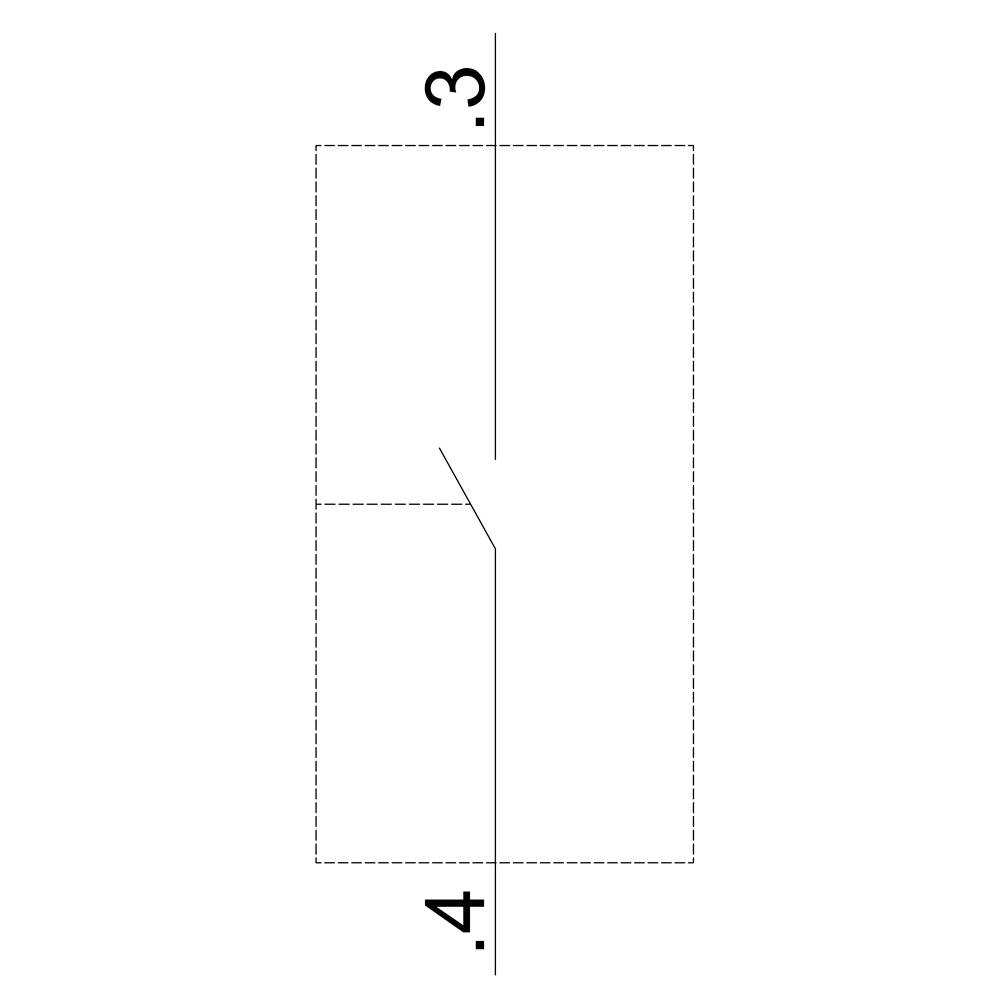

Technický výkres obdélníkového výřezu se dvěma kótovanými rozměry 3 a 4. Čáry znázorňují symetrii a polohu výřezu.

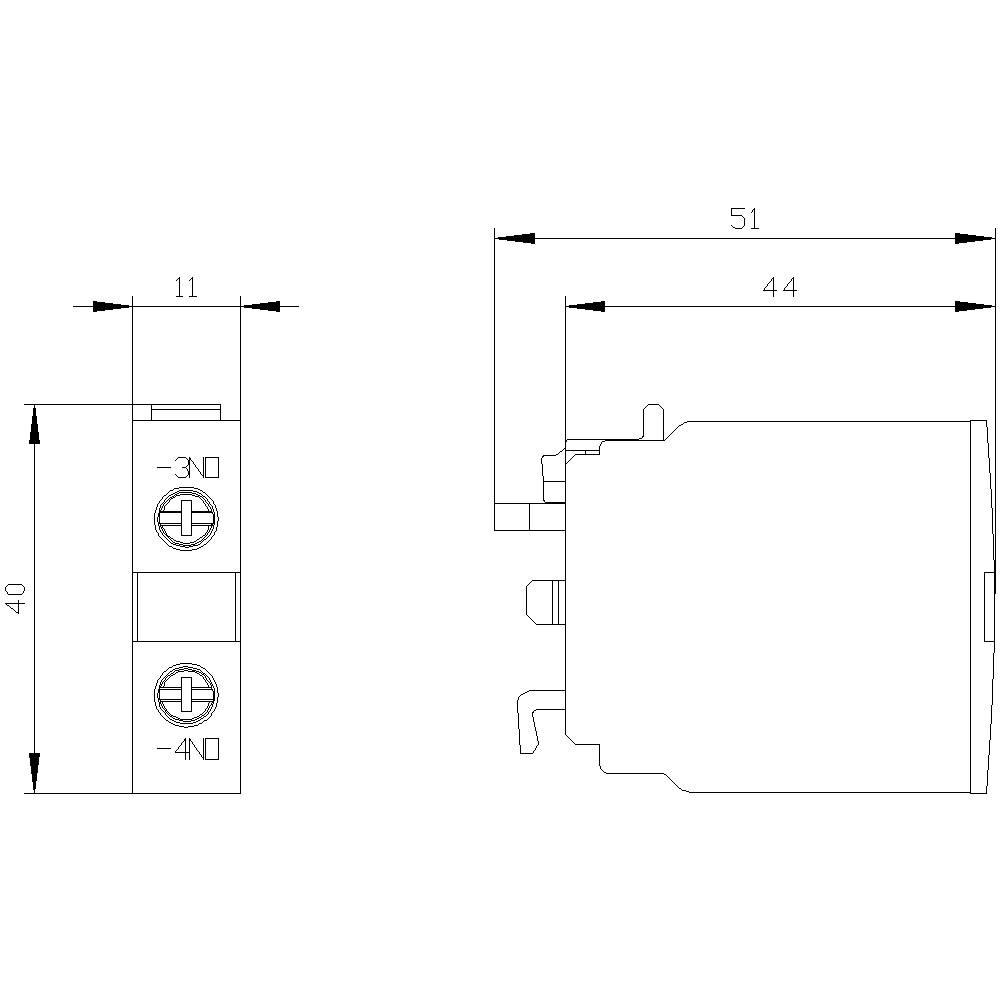

Technický výkres elektrické komponenty s rozměry: výška 40 mm, šířka 44 mm a hloubka 51 mm, číslování -3, -4.

1/3

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Počet pólů

1pólový

Zatěžovací proud

10 A

Připojení

šroubová svorka

Typ

3RH1921-1CA10

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

28 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (219,99 Kč / kus)

219,99 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač SIRIUS

Dodatečné informace:

Technické parametry

Pomocný spínací blok, 1 S, DIN EN 50005 šroubovým připojením, pro ochranu, 1-pólový pomocný spínač SIRIUS 3RH19 k rozšíření pomocné kontakty v řídicí obvod. Tento pomocný 3RH19 lze zajistit bez použití nářadí na ochranu 3RT1 a pomocné stykače 3RH1 velikosti S0-S12. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Kategorie produktu: blok pomocných spínačů

Typ: 3RH1921-1CA10

Konstrukční velikost: S0

Počet pólů: 1pólový

Typ kontaktu: 1 spínací kontakt

Pomocný kontakt: 1 spínací kontakt

Spínací napětí (max.): 600 V/DC
690 V/AC

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: montáž na čelní stěnu

Připojení: šroubová svorka

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 38 mm

Hloubka: 51 mm

Rozm.: (š x v x h) 10 x 38 x 51 mm

Obsah: 1 ks

Splňuje RoHS: ano

Provedení: 1 spínací kontakty

Typ: 3RH1921-1CA10

Hmotnost: 0.02

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 0

: 1

: 0

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 502714 Siemens 3RH1921-1CA10 blok pomocných spínačů 1 spínací kontakt 10 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 502714 Siemens 3RH1921-1CA10 blok pomocných spínačů 1 spínací kontakt 10 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Popis

Pomocný stykač SIRIUS 3RH11 je určen pro nasazení v pomocných a řídících proudových obvodech k AC a DC napájení. Je konstrukčně shodný s motorovým stykačem SIRIUS 3RT konstrukční velikosti S00 (je použitelné stejné příslušenství). V základním zařízení jsou k dispozici 4 kontakty, které lze rozšířit nasaditelnými bloky pomocných kontaktů až o 4 kontakty. Díky nuceně spínaným kontaktům není omezen základním přístrojem na nasaditelné bloky pomocných spínačů. Jsou klimaticky odolné a chráněné proti doteku podle DIN VDE 0106 část 100. Vysoká spolehlivost kontaktu při nízkých napětích a malých proudech. Jsou vhodné pro elektronické obvody s proudy ≥ 1 mA při napětí 17 V. Vykazují vysokou elektrickou a mechanickou životnost.
