Siemens 3RF3410-2BB04 polovodičový stykač 2 spínací kontakty 1 ks

Siemens SIRIUS stykač, model 3RF34, v černé a šedé barvě. Slouží k řízení výkonových elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň s elektronickými komponenty, kabely a spínači.

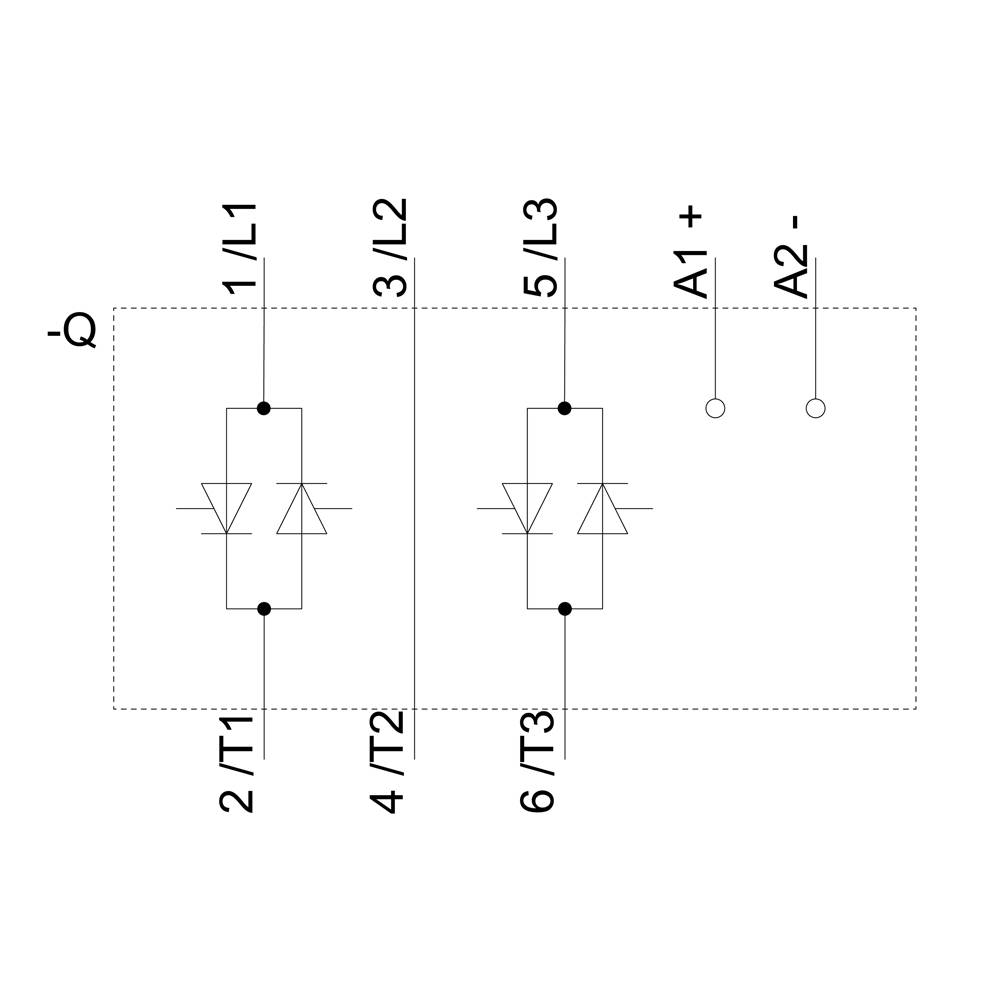

Zapojení se třemi diodami v antiparalelním uspořádání: 1/L1 s 2/T1, 3/L2 s 4/T2, 5/L3 s 6/T3. Svorky: A1 a A2.

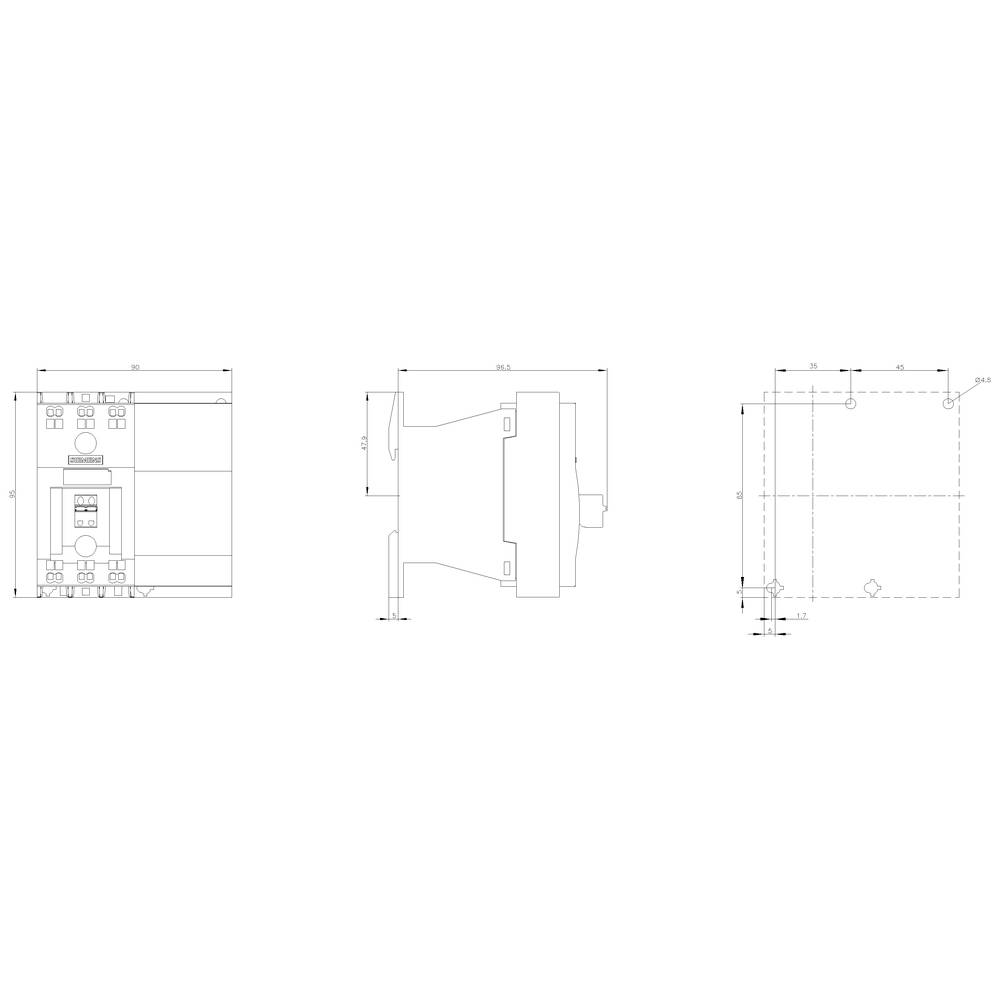

Technický výkres elektrického spínače. Pohledy zepředu, z boku a shora. Rozměry a detaily vyznačeny.

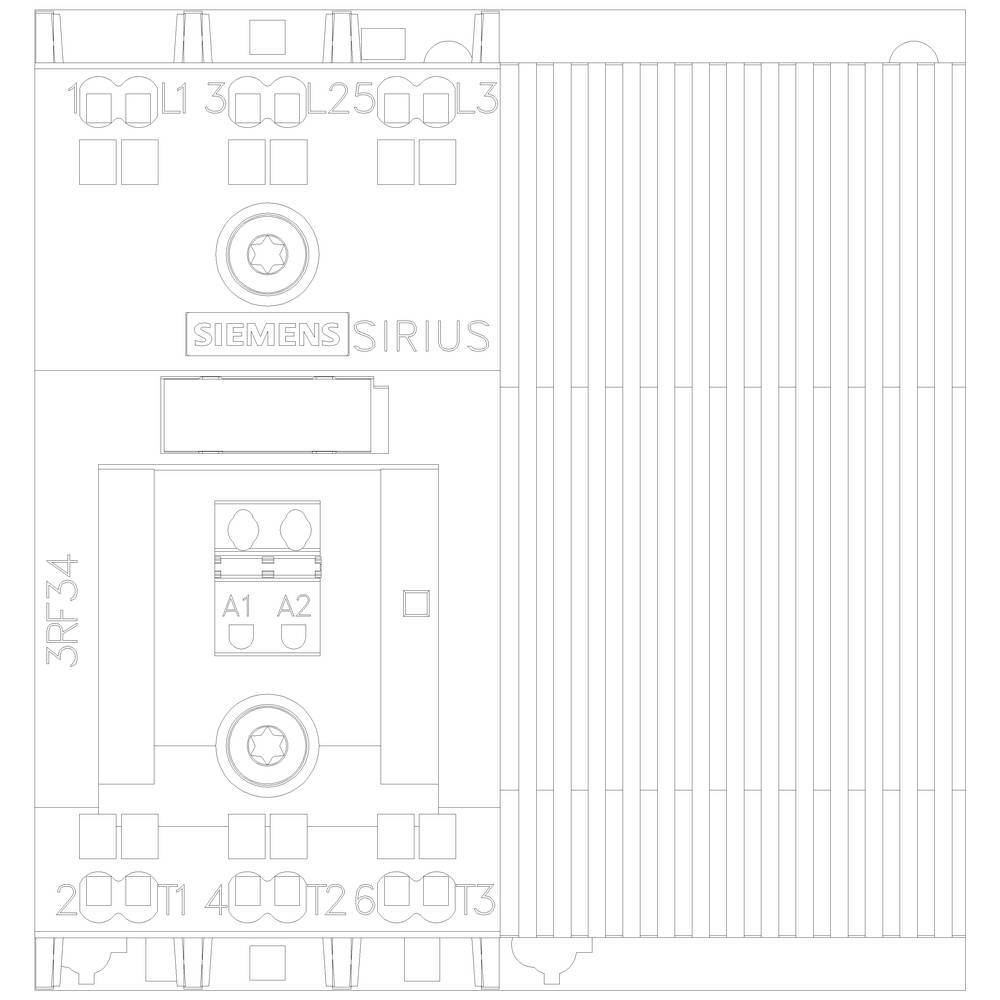

Spínací přístroj společnosti Siemens ze série SIRIUS. Zobrazuje čelní pohled s několika popisky a připojovacími svorkami.

1/5

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RF3410-2BB04

Typ kontaktu

2 spínací kontakty

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 169,42 Kč / kus)

4 169,42 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Kategorie produktu: polovodičový stykač

Typ: 3RF3410-2BB04

Počet pólů: 3pólový

Typ kontaktu: 2 spínací kontakty

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 95 mm

Hloubka: 100.8 mm

Rozm.: (š x v x h) 90 x 95 x 100.8 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 9.2 A

: DC

: 9.2 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742915 Siemens 3RF3410-2BB04 polovodičový stykač 2 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742915 Siemens 3RF3410-2BB04 polovodičový stykač 2 spínací kontakty 1 ks

Popis

Polovodičové ochranné 3fázový 3RF3 AC 53 / 9,2 A / 40 °C 48-480 V/DC 24 V 2fázové řízení aktuální spínání pružinová spojka polovodičové ochranné SIRIUS 3RF34 pro spínání motorů pro výměnám zapnutí a vypnutí, např. v těžební technice. Přístroje spínání bez opotřebení a nehlučný a jsou proto ideální pro citlivé oblasti hluku (kanceláře, nemocnicích). Jsou i při vysoké spínací frekvencí maximálně spolehlivý. Protože chladič jsou již integrovány, můžete přímo v rozvaděči. Kompaktní konstrukci šetří místo na montážní lištu. Přístroje jsou po celém světě (schváleno např. IEC a UL/CSA). Díky polovodičové stykače jsou k dispozici ve dvou šířkou pro různé výkon a Bemessungsbetriebsspannungen. Jsou pro AC nebo DC ovládací a jsou k dispozici pomocí šroubů nebo pružinová spojka k dispozici. Jako příslušenství je k dispozici připojení modulů a adaptér a označovací štítky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
