Siemens 3RF3405-1BB04 polovodičový stykač okamžité spínání 2 spínací kontakty 5.2 A 1 ks

Siemens stykač, model Sirius 3RF34, zobrazuje přední pohled s připojovacími svorkami a logem značky, vhodný pro průmyslové řízení.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektronickými komponenty a kabely nainstalovanými uspořádaným způsobem.

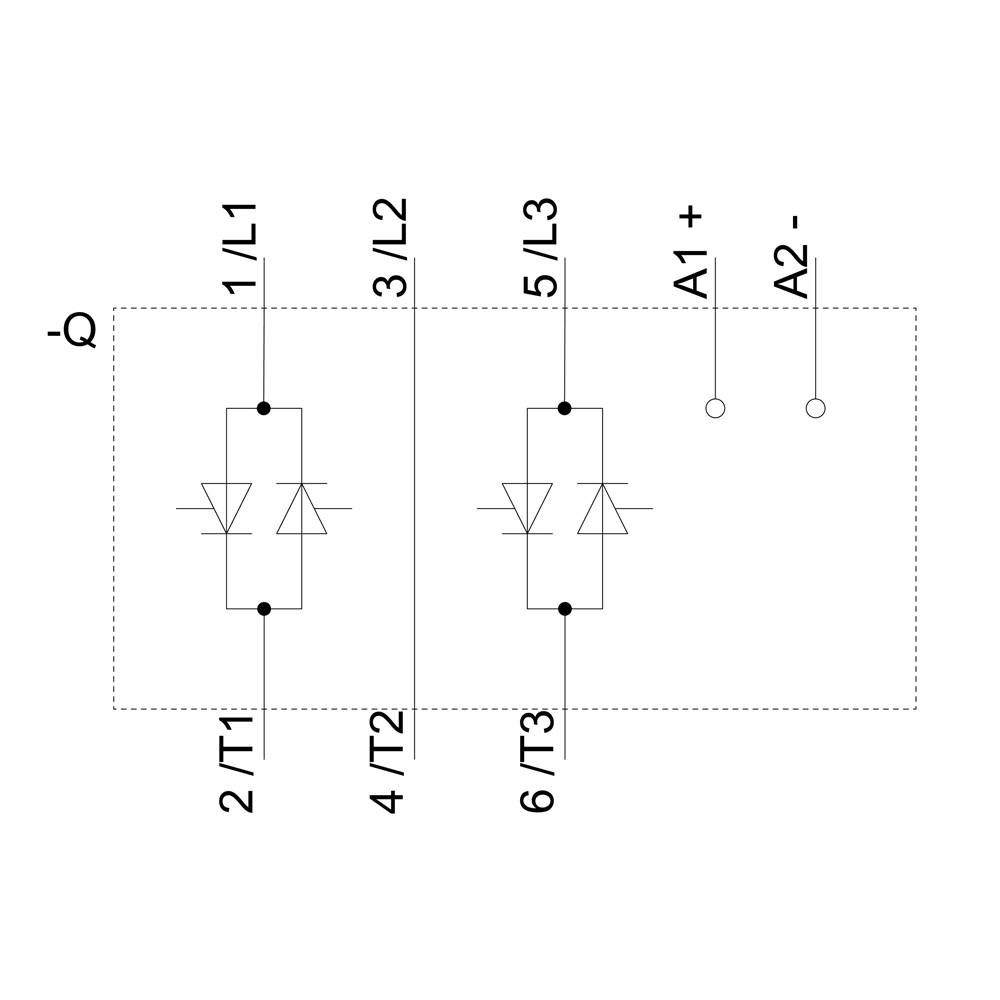

Schéma zapojení třífázového usměrňovače se vstupy 1/L1, 3/L2, 5/L3 a výstupy 2/T1, 4/T2, 6/T3, A1 (+), A2 (-).

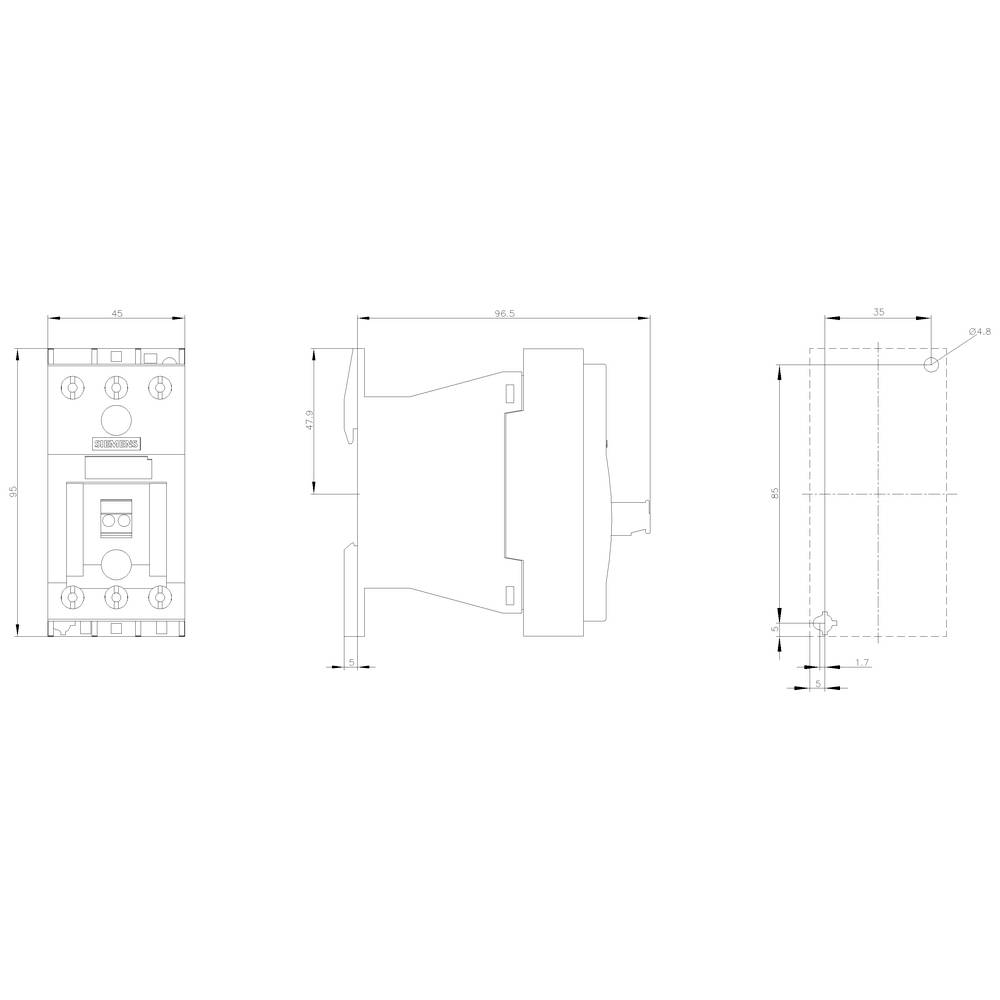

Technický výkres zařízení se třemi pohledy a rozměry v milimetrech. Zobrazuje čelní, boční a horní perspektivy.

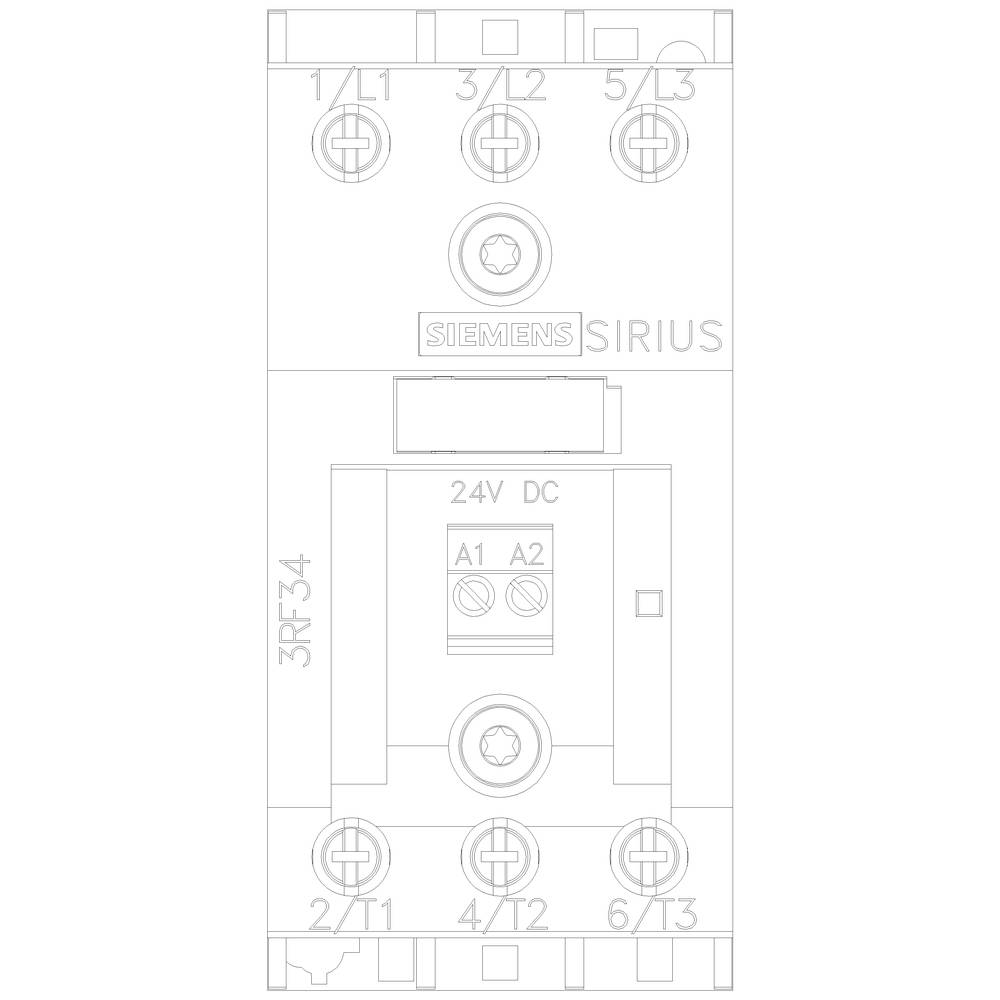

'Stykač Siemens Sirius, model 3RF34, provozovaný s 24V DC. Svorky L1, L2, L3, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3 jsou viditelné.'

1/5

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Zatěžovací proud

5.2 A

Připojení

šroubová svorka

Typ

3RF3405-1BB04

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 511,57 Kč / kus)

3 511,57 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Ztrátový výkon: 10 W
Hmotnost: 305 g

Kategorie produktu: polovodičový stykač

Typ: 3RF3405-1BB04

Počet pólů: 3pólový

Typ spínání: okamžité spínání

Typ kontaktu: 2 spínací kontakty

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 480 V/AC

Zatěžovací proud: 5.2 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 95 mm

Hloubka: 100.8 mm

Rozm.: (š x v x h) 45 x 95 x 100.8 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 5.2 A

: DC

: 5.2 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1430989 Siemens 3RF3405-1BB04 polovodičový stykač okamžité spínání 2 spínací kontakty 5.2 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430989 Siemens 3RF3405-1BB04 polovodičový stykač okamžité spínání 2 spínací kontakty 5.2 A 1 ks

Popis

Polovodičový stykač 3 3fázový, 3RF3, AC 53 / 5,2 a / 40 °C, 48-480 v/DC, 24 v, 2 fázový stykač podle momentového spínání, šroubové připojení, SIRIUS 3RF34 pro spínání motorů pro časté zapnutí a vypnutí, např. v dopravní technice.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici ve dvou šířkách pro různé výkony a jmenovité provozní napětí. Jsou navrženy pro AC nebo DC ovládání a jsou k dispozici se šroubovacím nebo pružinovým připojením.
Jako příslušenství jsou k dispozici propojovací moduly a adaptéry a označovací štítky.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
