Siemens 3RF3403-1BD04 polovodičový stykač okamžité spínání 2 spínací kontakty 3.8 A 1 ks

'Siemens Sirius 3RF34' elektronický stykač, 24V DC, primárně určený pro spínací a řídící funkce v elektrických zařízeních.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje řadu elektrických komponent a zapojení nezbytných pro řídicí systémy.

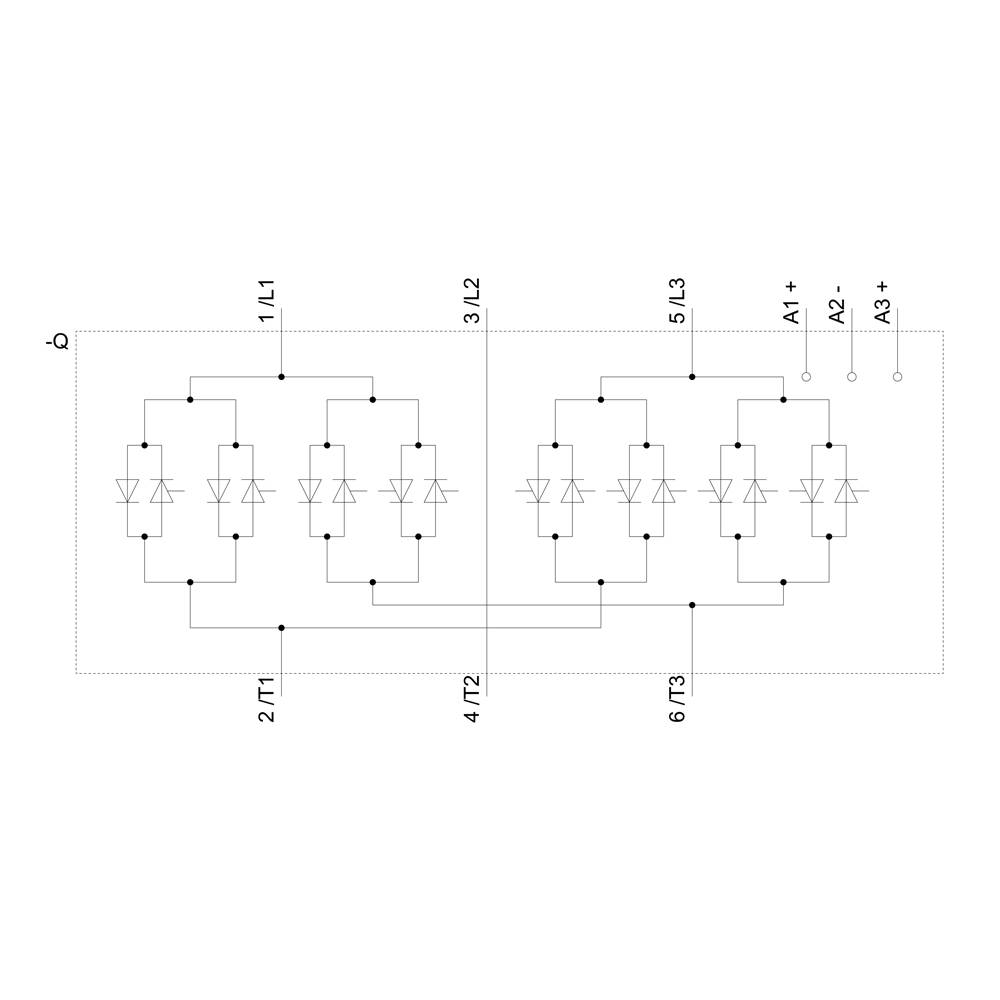

Schéma zapojení se šesti diodami ve dvou skupinách. Připojení k A1+, A2-, A3+. Označení: 1/L1, 2/π1, 3/L2, 4/π2, 5/L3, 6/π3.

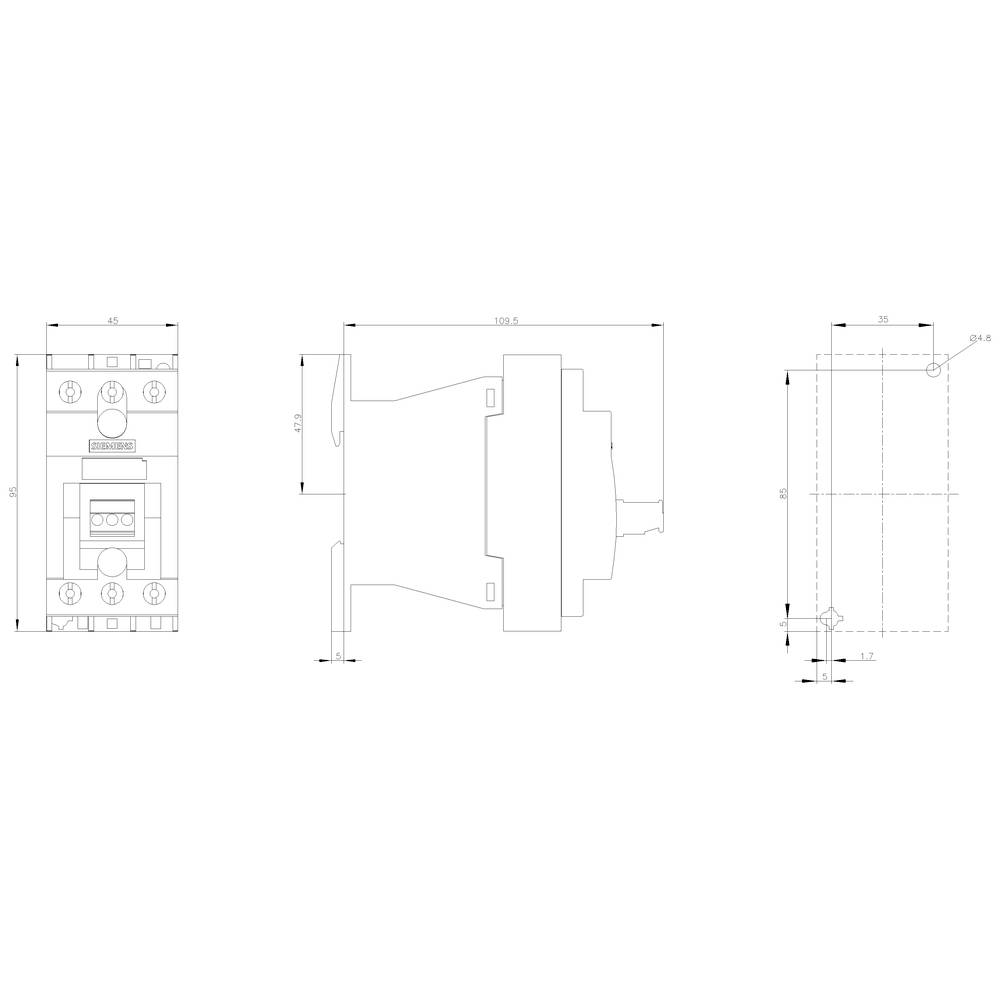

Technický výkres spínače s čelním pohledem a bočním profilem. Rozměry a polohy jsou vyznačeny. Rozměry v milimetrech.

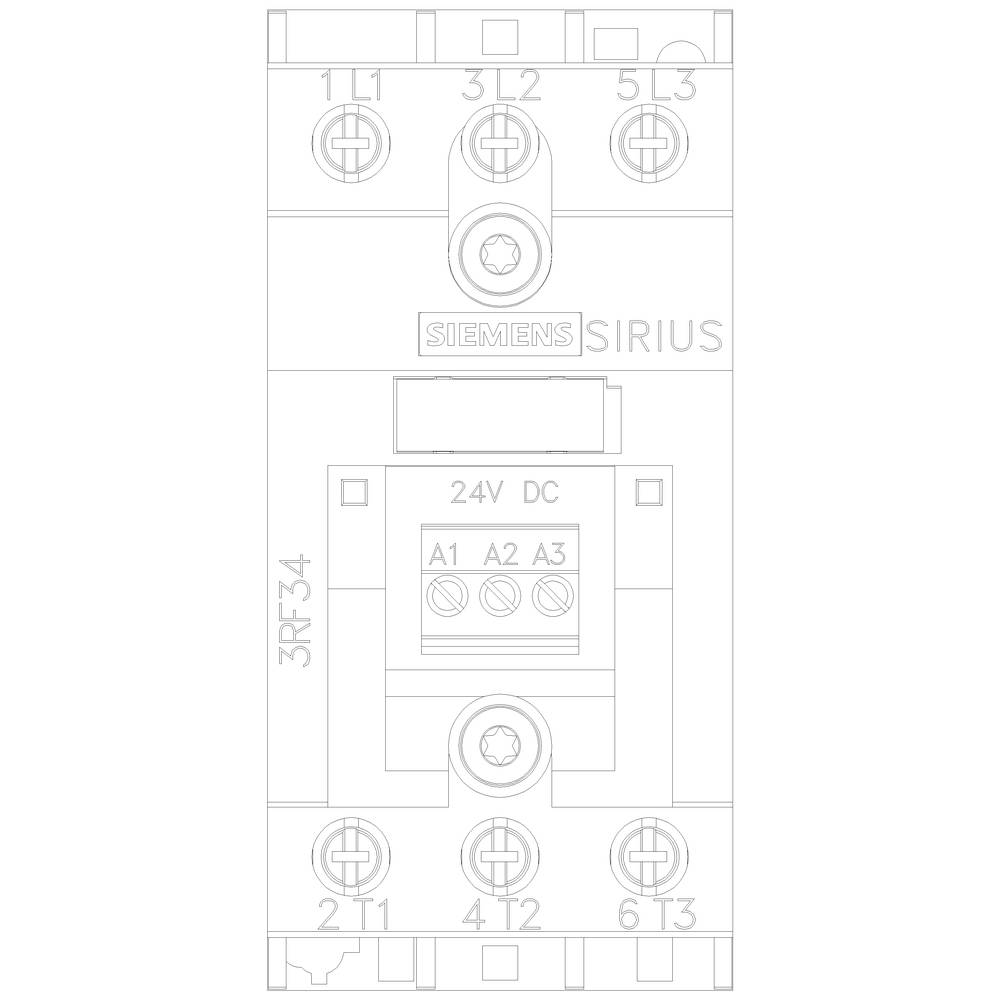

Diagram Siemens SIRIUS stykačového modulu s připojovacími svorkami a označeními pro elektrické obvody.

1/5

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Zatěžovací proud

3.8 A

Připojení

šroubová svorka

Typ

3RF3403-1BD04

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 268,60 Kč / kus)

5 268,60 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Ztrátový výkon: 7 W
Hmotnost: 359 g

Kategorie produktu: polovodičový stykač

Typ: 3RF3403-1BD04

Počet pólů: 3pólový

Typ spínání: okamžité spínání

Typ kontaktu: 2 spínací kontakty

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 480 V/AC

Zatěžovací proud: 3.8 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 95 mm

Hloubka: 113.8 mm

Rozm.: (š x v x h) 45 x 95 x 113.8 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 3.8 A

: DC

: 3.8 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1430999 Siemens 3RF3403-1BD04 polovodičový stykač okamžité spínání 2 spínací kontakty 3.8 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430999 Siemens 3RF3403-1BD04 polovodičový stykač okamžité spínání 2 spínací kontakty 3.8 A 1 ks

Popis

Polovodičový stykač 3 3fázový, 3RF3, AC 53 / 3,8 a / 40 °C, 48-480 v/DC, 24 v AC, pro spínání momentových spínacích šroubových spojení, reverzní SIRIUS 3RF34 pro spínání motorů, např. v dopravní technice.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Reverzní stykače jsou vybaveny integrovaným zámkem. Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici ve dvou šířkách pro různé výkony. Jsou určeny pro AC nebo DC ovládání a jsou vybaveny šroubovým připojením.
Jako příslušenství jsou k dispozici propojovací moduly a adaptéry a označovací štítky.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
