Siemens 3RF2450-1AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 50 A 1 ks

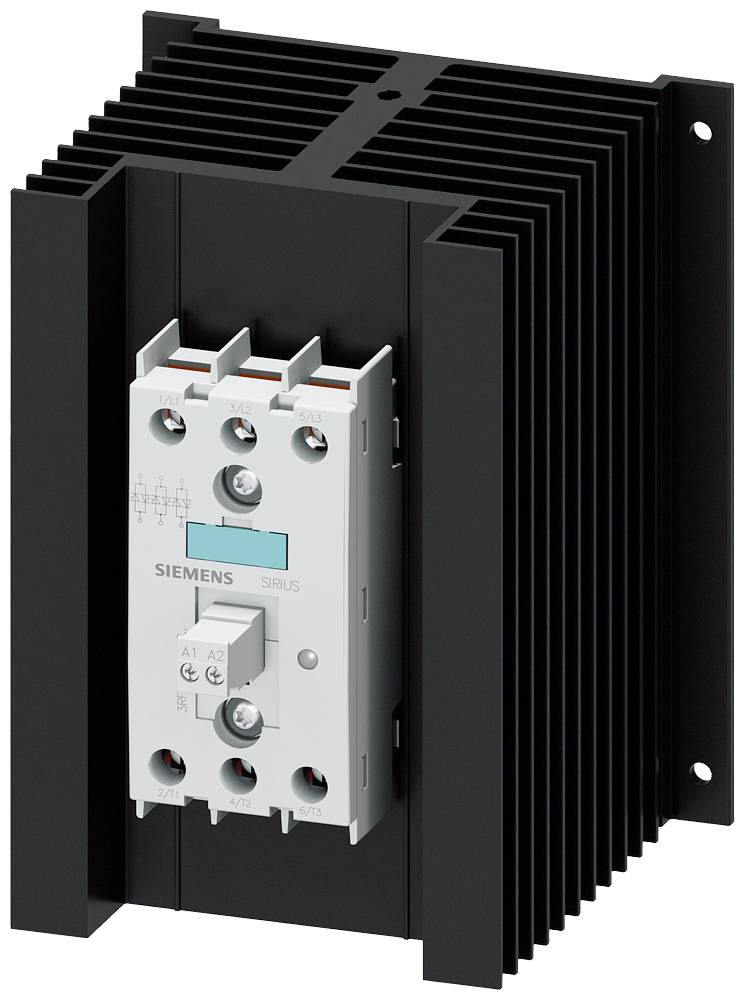

Černý chladič s bílým elektrickým relé uprostřed. Relé je od společnosti Siemens.

Ilustrační obrázek

Otevřená rozvodná skříň s několika elektrickými okruhy, vodiči a řídicími zařízeními ukazuje uspořádané rozmístění elektrických komponentů.

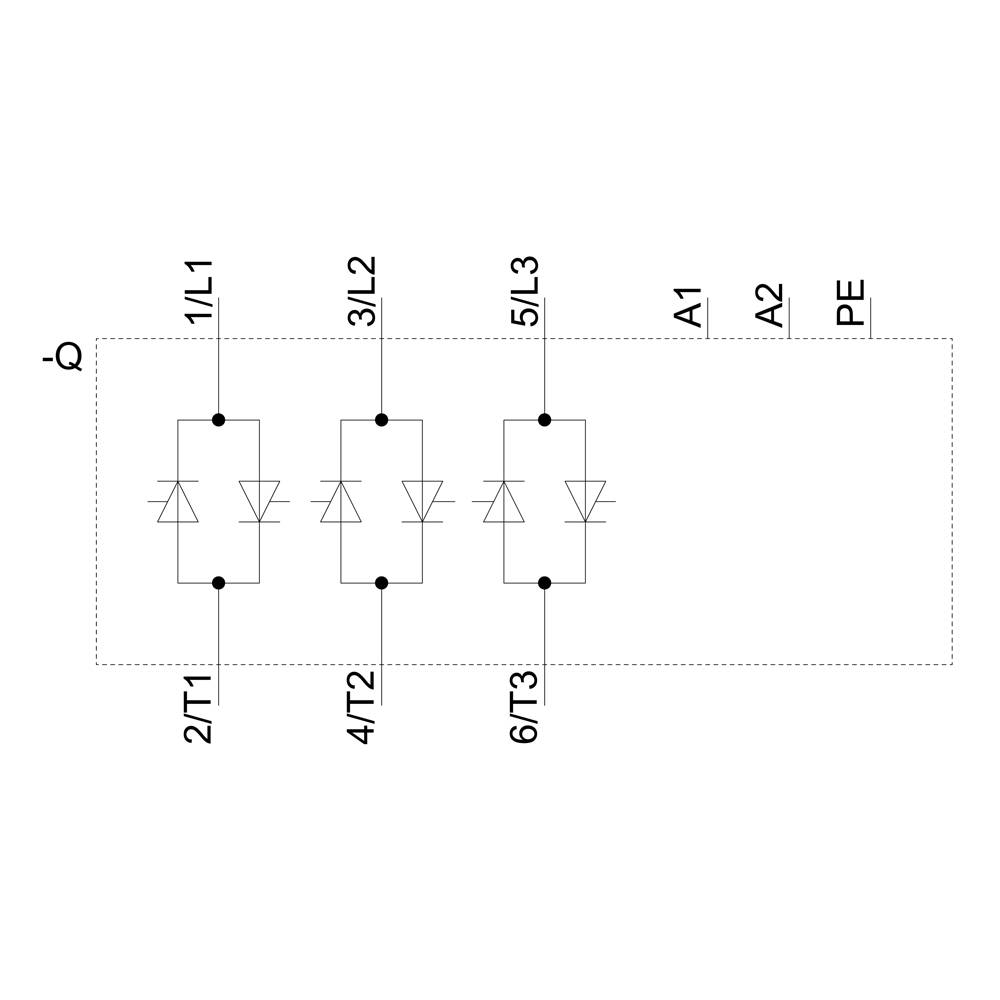

Schéma zapojení se třemi diodovými větvemi, označenými jako 1/L1, 3/L2, 5/L3 a 2/T1, 4/T2, 6/T3. Svorky A1, A2 a PE.

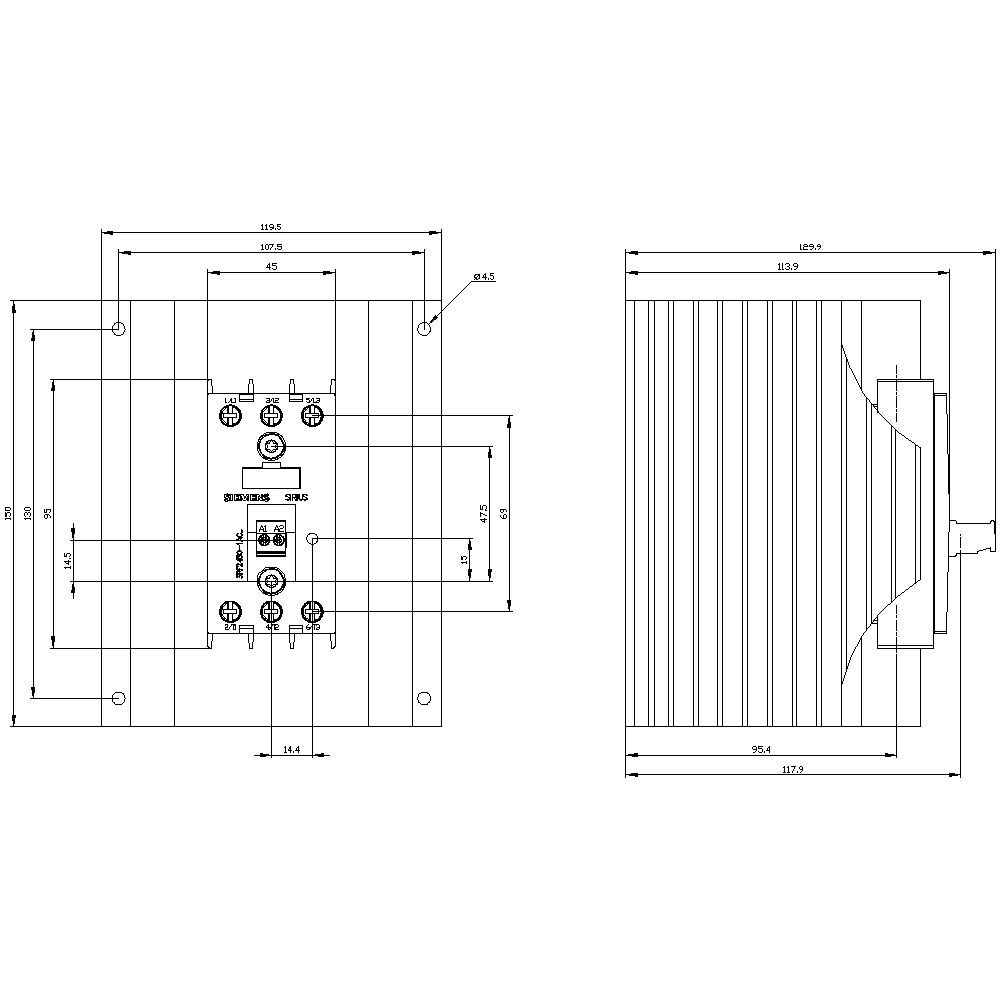

Technický výkres obdélníkové elektronické součástky s rozměry a připojovacími body. Vlevo pohled zepředu, vpravo boční pohled.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Zatěžovací proud

50 A

Připojení

šroubová svorka

Typ

3RF2450-1AC55

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 260,33 Kč / kus)

6 260,33 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Délka odizolování: 7 mm
Ztrátový výkon: 160 W
Izolační napětí: 600 V
Provozní frekvence: 50/60 Hz

Kategorie produktu: polovodičový stykač

Typ: 3RF2450-1AC55

Počet pólů: 3pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 180 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 180 - 230 V/AC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 50 A

Druh montáže: upevnění pomocí šroubů

Připojení: šroubová svorka

Reakční doba: 40 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 157.5 mm

V: 180 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 157.5 x 180 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 180-230 V

: 180-230 V

: 50 A

: AC

: 50 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1430964 Siemens 3RF2450-1AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 50 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430964 Siemens 3RF2450-1AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 50 A 1 ks

Popis

Polovodičový stykač 3 3fázový 3RF2 AC 51 / 50 a / 40 °C 48-600 v / 230 v AC 3-fázový, šroubové zajištění, 1200 v, polovodičový SIRIUS 3RF24 ke spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním systému.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
