Siemens 3RF2440-1AB55 polovodičový stykač spínání při nulovém napětí 2 spínací kontakty 40 A 1 ks

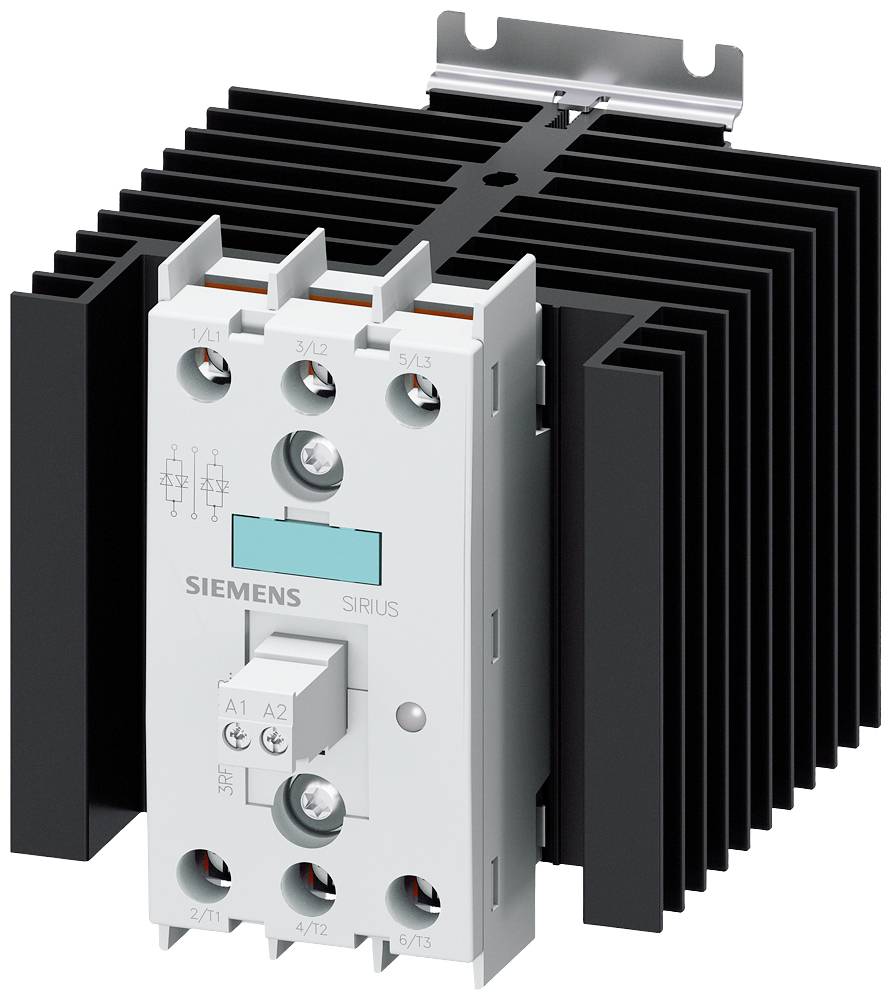

Elektrický polovodičový stykač od Siemensu s chladičem a připojovacími svorkami, používaný pro řízení motorů a zařízení.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabeláž v uspořádaném uspořádání.

Schéma zapojení přepěťové ochrany se dvěma ochrannými diodami. Popis svorek: '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

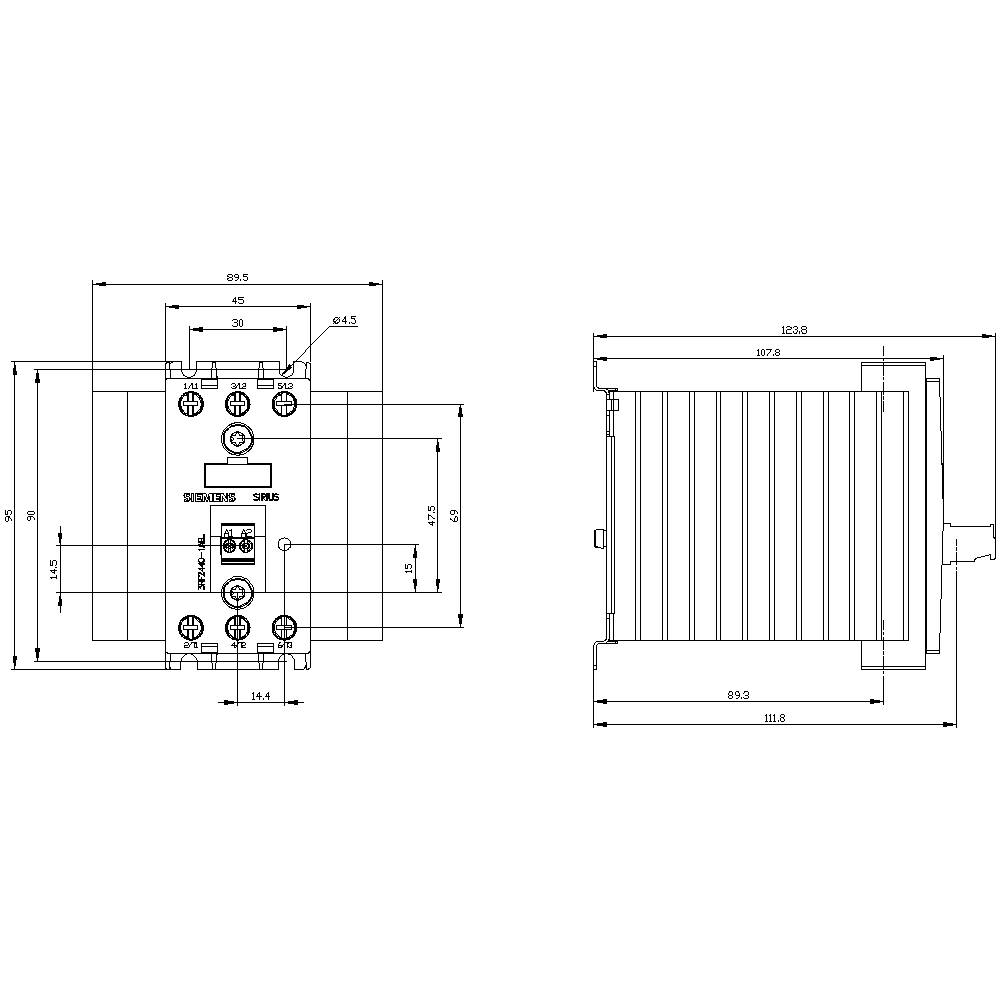

Technický výkres elektronického zařízení s rozměry a detaily konektorů a upevňovacích bodů, přední a boční pohled.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Zatěžovací proud

40 A

Připojení

šroubová svorka

Typ

3RF2440-1AB55

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 433,88 Kč / kus)

4 433,88 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Délka odizolování: 7 mm
Ztrátový výkon: 80 W
Izolační napětí: 600 V
Provozní frekvence: 50/60 Hz

Kategorie produktu: polovodičový stykač

Typ: 3RF2440-1AB55

Počet pólů: 3pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 2 spínací kontakty

Řídicí napětí (min.): 180 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 180 - 230 V/AC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 40 A

Druh montáže: upevnění pomocí šroubů

Připojení: šroubová svorka

Reakční doba: 40 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 113.5 mm

V: 100 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 113.5 x 100 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 40 A

: AC

: 40 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1431060 Siemens 3RF2440-1AB55 polovodičový stykač spínání při nulovém napětí 2 spínací kontakty 40 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431060 Siemens 3RF2440-1AB55 polovodičový stykač spínání při nulovém napětí 2 spínací kontakty 40 A 1 ks

Popis

Polovodičový stykač 3 3fázový 3RF2 AC 51 / 40 a / 40 °C 48-600 v / 230 v AC, 2-fázový, blokovací napětí 1200 v, polovodičový SIRIUS 3RF24 ke spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním systému.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
