Siemens 3RF2410-2AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 10.5 A 1 ks

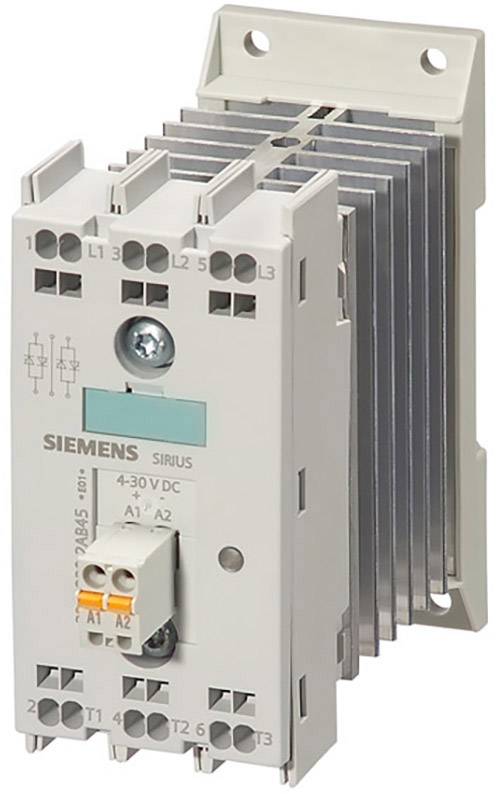

Elektronické výkonové relé značky Siemens, model Sirius, pro bezkontaktní spínání elektrických zátěží.

Ilustrační obrázek

Otevřená rozvodná skříň plná elektrických komponentů a ovládacích zařízení, uspořádaných v několika přihrádkách a policích.

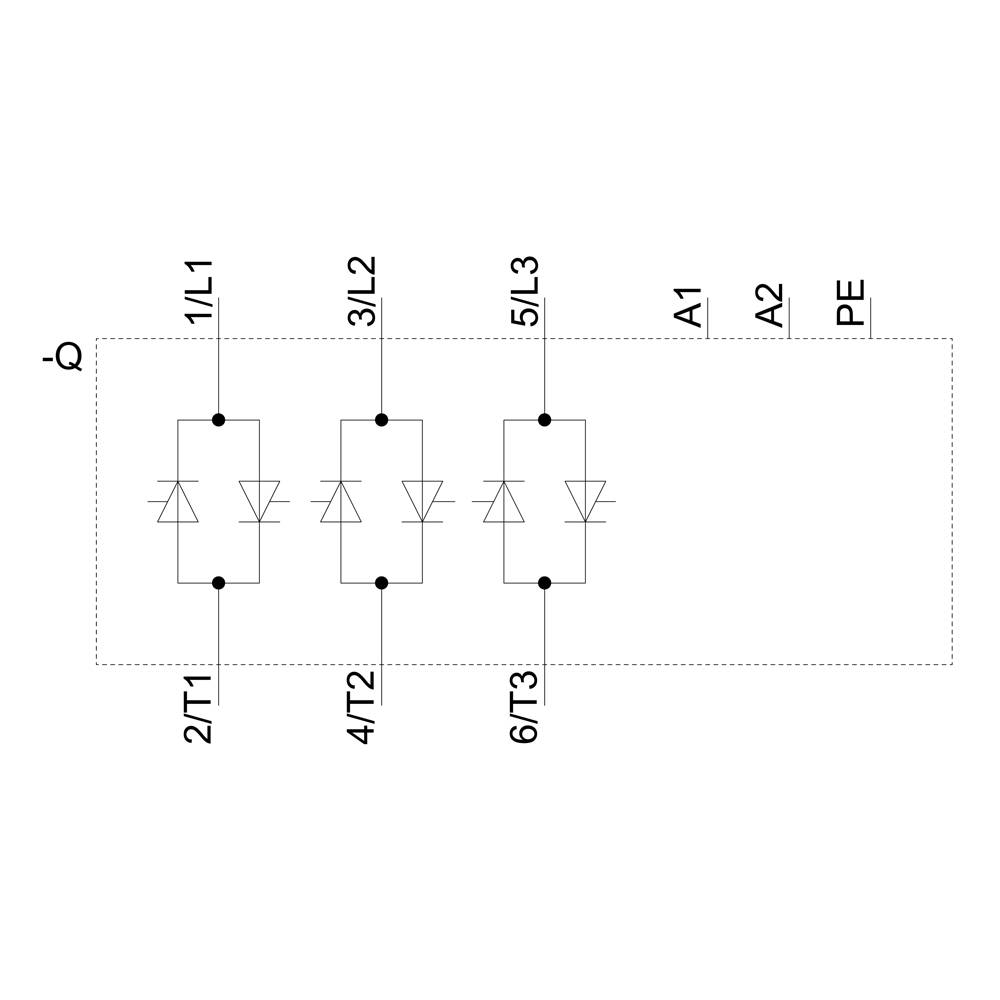

Schematické znázornění třífázového usměrňovače se šesti diodami. Fáze L1, L2, L3 připojeny k T1, T2, T3.

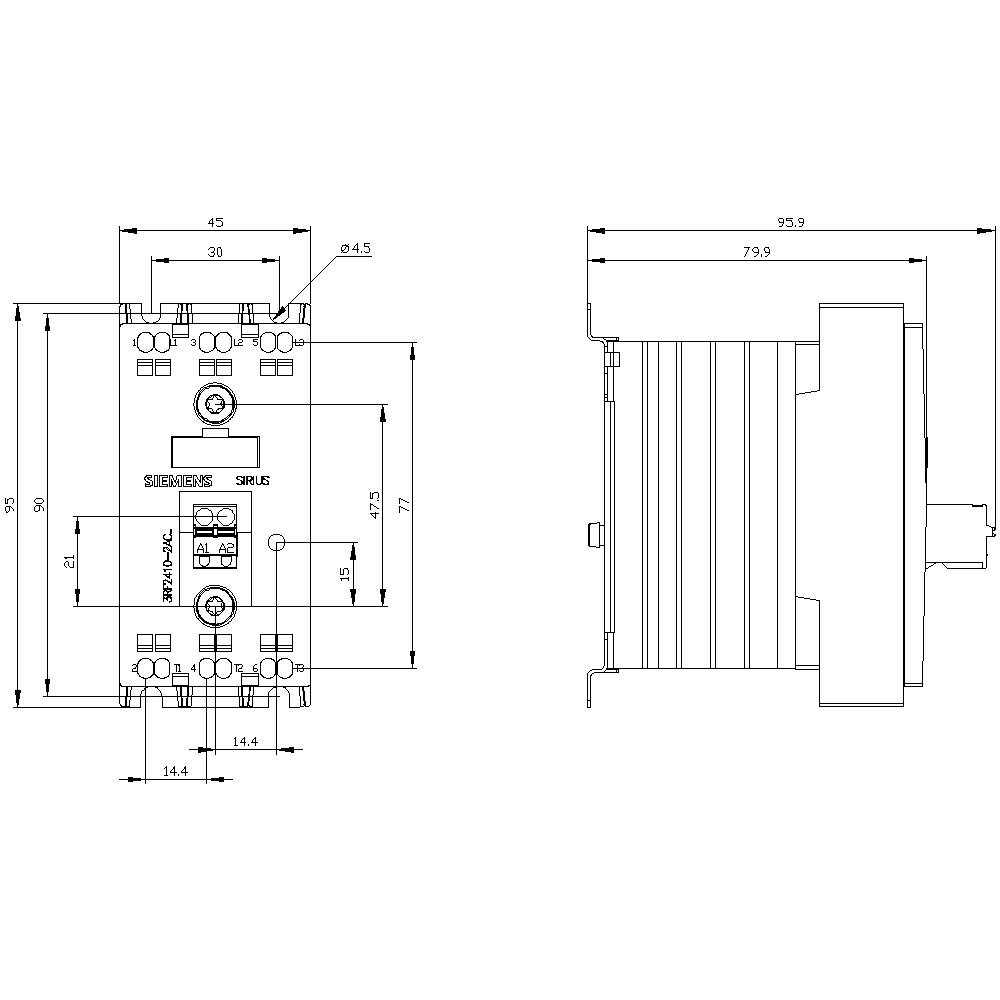

Technický výkres elektrické součástky s rozměry. Pohled zepředu ukazuje konektor a spínač, boční pohled zobrazuje profil.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

3pólový

Zatěžovací proud

10.5 A

Připojení

pružinová svorka

Typ

3RF2410-2AC55

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 045,45 Kč / kus)

5 045,45 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Délka odizolování: 10 mm
Ztrátový výkon: 31 W
Izolační napětí: 600 V
Provozní frekvence: 50/60 Hz

Kategorie produktu: polovodičový stykač

Typ: 3RF2410-2AC55

Počet pólů: 3pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 180 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 180 - 230 V/AC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 10.5 A

Druh montáže: montážní lišta

Připojení: pružinová svorka

Reakční doba: 40 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 100 mm

Hloubka: 104.5 mm

Rozm.: (š x v x h) 45 x 100 x 104.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: ANO

: 10.5 A

: AC

: 10.5 A

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1431136 Siemens 3RF2410-2AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 10.5 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431136 Siemens 3RF2410-2AC55 polovodičový stykač spínání při nulovém napětí 3 spínací kontakty 10.5 A 1 ks

Popis

Polovodičový stykač 3 3fázový 3RF2 AC 51 / 10 a / 40 °C 48-600 v / 230 v AC 3-fázový s pružinovým připojením, blokovací napětí 1200 v, polovodičový stykač SIRIUS 3RF24 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivní lance.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
