Siemens 3RF2370-3BA26 polovodičový stykač okamžité spínání 1 spínací kontakt 70 A 1 ks

Černý chladič s integrovanou elektronickou součástkou, montážní deska vlevo.

Ilustrační obrázek

Centrální rozváděč s otevřenými dvířky, zobrazující různé elektronické komponenty a kabeláže pro průmyslové řídicí systémy.

Elektrický schématický symbol znázorňuje usměrňovací modul. Vlevo je symbol střídavého proudu, vpravo jsou svorky A1, A2, PE.

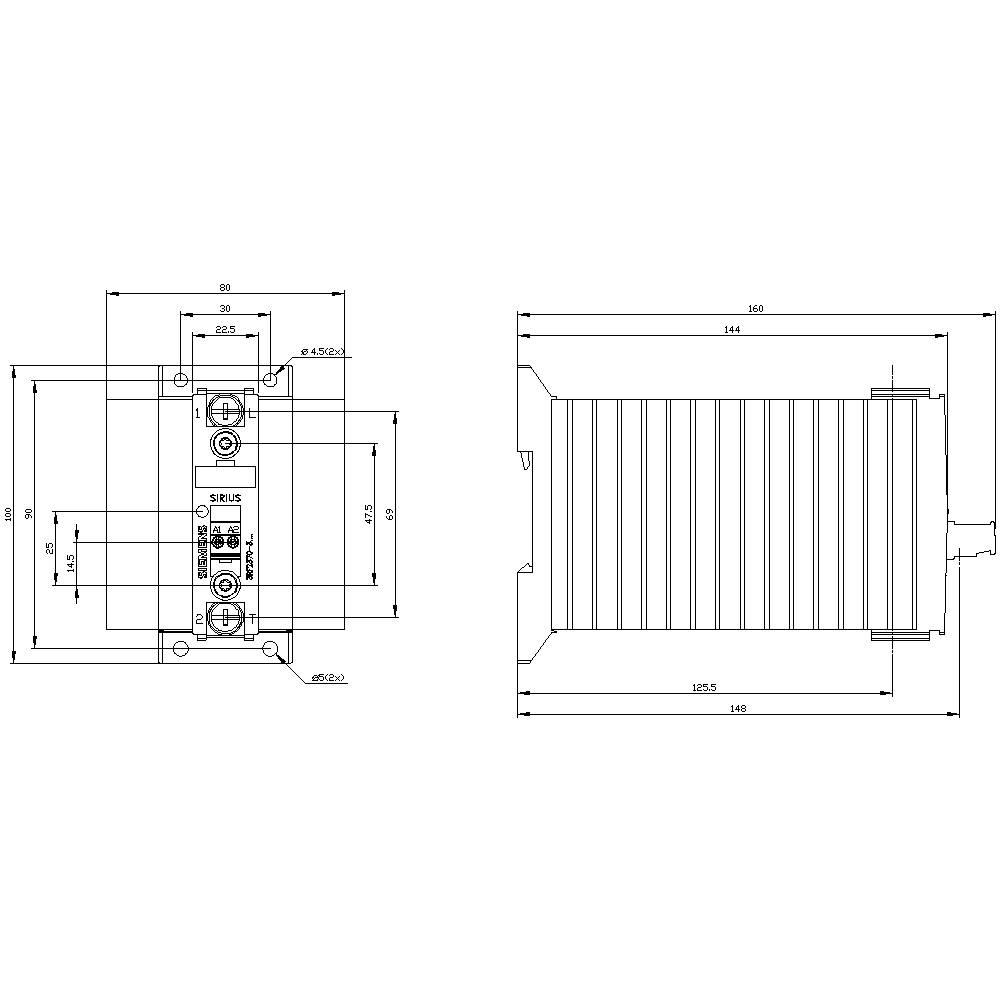

Technický výkres elektrického zařízení s podrobnými rozměry a popisy délek a šířek.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

70 A

Připojení

prstencové očko 5 mm

prstencové očko 3 mm

Typ

3RF2370-3BA26

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 500,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hmotnost: 1 228 kg
Ztrátový výkon: 83 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2370-3BA26

Počet pólů: 1pólový

Typ spínání: okamžité spínání

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 110 - 230 V/AC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 70 A

Druh montáže: upevnění pomocí šroubů

Připojení: prstencové očko 5 mm
prstencové očko 3 mm

Reakční doba: 40 ms

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 80 mm

V: 100 mm

Hloubka: 161.5 mm

Rozm.: (š x v x h) 80 x 100 x 161.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 70 A

: AC

: 70 A

Ke stažení

List technických údajů

List technických údajů 1430984 Siemens 3RF2370-3BA26 polovodičový stykač okamžité spínání 1 spínací kontakt 70 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430984 Siemens 3RF2370-3BA26 polovodičový stykač okamžité spínání 1 spínací kontakt 70 A 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 15 / 27,5 a / 40 °C 48-600 v / 110-230 v AC okamžité spínání od roku 21.5.2018 se změnil rozměry a obraz vrtání, další informace v průmyslovém provozu Online podpora polovodičových SIRIUS 3RF23 ke spínání ohmických/indukčních zatížení, Např. radiátorů nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
