Siemens 3RF2350-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 50 A 1 ks

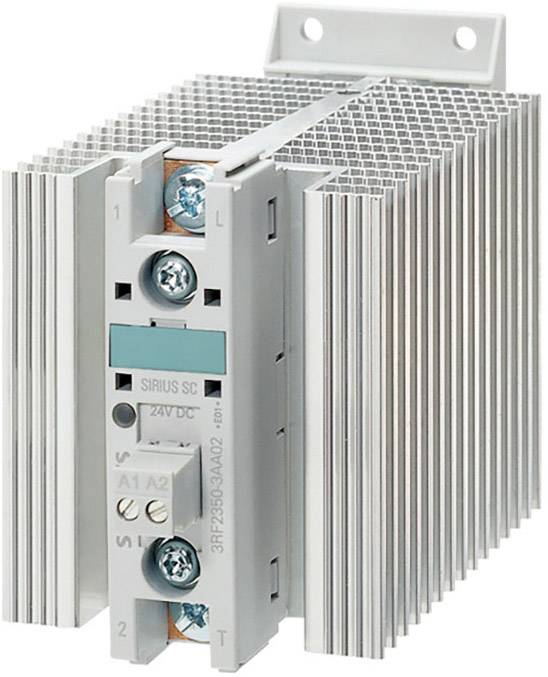

Elektronický polovodičový stykač namontovaný v kovovém pouzdře pro řízení stejnosměrných aplikací.

Ilustrační obrázek

Elektrický rozvaděč s různými deskami plošných spojů, kabely a spínacími zařízeními, uspořádanými na policích. Dveře jsou otevřené.

Schéma zapojení se dvěma diodami a svorkami označenými jako '1L', 'A1', 'A2', 'PE', '2T', které představují usměrňovač.

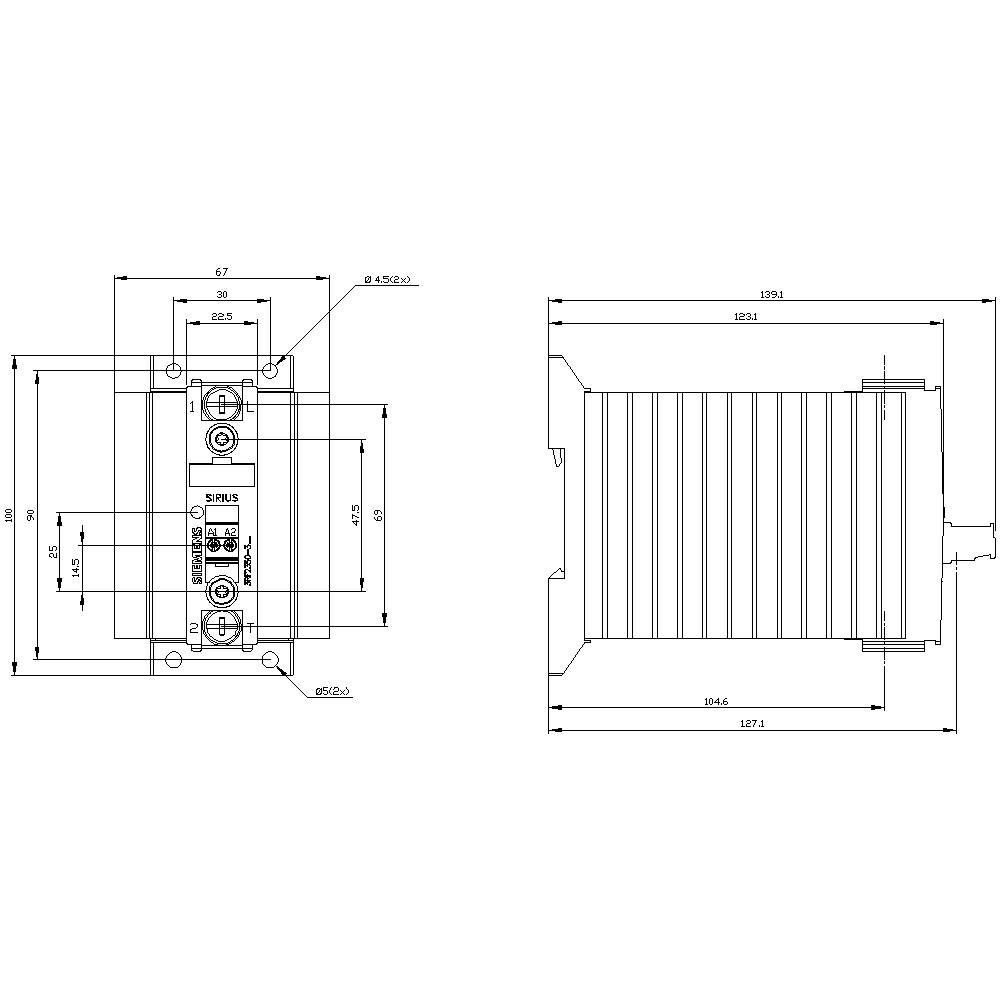

Technický výkres elektrické součástky s rozměry v milimetrech. Zobrazuje přední a boční pohled s detaily připojovacích svorek.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

50 A

Připojení

prstencové očko 5 mm

prstencové očko 3 mm

Typ

3RF2350-3AA02

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hmotnost: 460 g
Ztrátový výkon: 54 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2350-3AA02

Počet pólů: 1pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 50 A

Druh montáže: montážní lišta

Připojení: prstencové očko 5 mm
prstencové očko 3 mm

Reakční doba: 1 ms

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 67.5 mm

V: 100 mm

Hloubka: 142 mm

Rozm.: (š x v x h) 67.5 x 100 x 142 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 50 A

: DC

: 50 A

Ke stažení

List technických údajů

List technických údajů 1430959 Siemens 3RF2350-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 50 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430959 Siemens 3RF2350-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 50 A 1 ks

Popis

Polovodičový stykač 1fázový 3RF2 AC 51 / 50 a / 40 °C 24-230 v/DC 24 v přípojka kruhového kabelu SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
