Siemens 3RF2350-1AA45 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 54 W 50 A Vhodné pro značku (relé

Šedé elektrické spínací zařízení s chladicími žebry, navržené pro provoz se střídavým napětím 110-230 V.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje početné elektronické komponenty a kabely uspořádané v uspořádaných řadách.

Schéma zapojení zobrazuje usměrňovací modul s připojovacími body 1L, 2T, A1, A2 a PE. Hlavní komponenty tvoří dva diody v můstkovém zapojení.

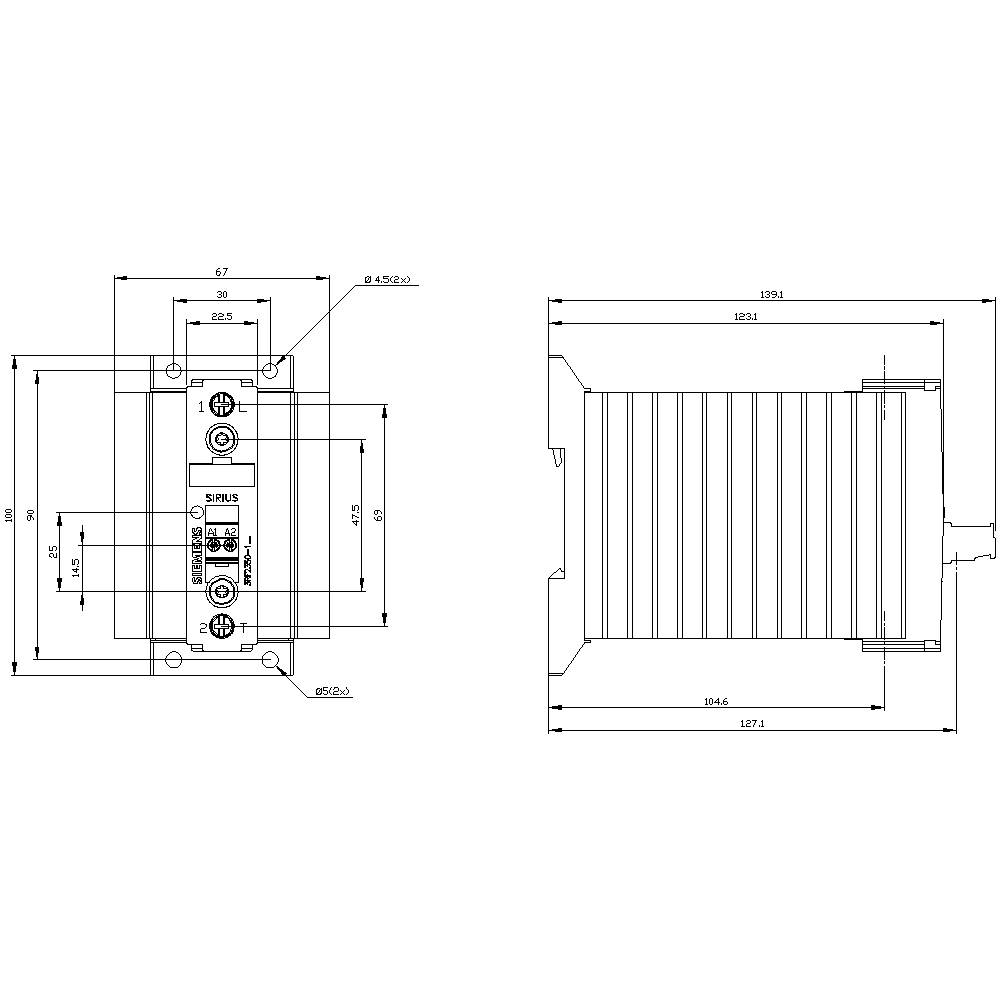

Technický výkres zařízení s několika rozměrovými kótami a dvěma pohledy. Vlevo: Čelní pohled s detaily připojení. Vpravo: Boční pohled s rozměry.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

50 A

Výkon

54 W

Připojení

šroubová svorka

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hmotnost: 455 g
Ztrátový výkon: 54 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2350-1AA45

Počet pólů: 1pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 1 spínací kontakt

Pomocný kontakt: 1 spínací kontakt

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 4 - 30 V/DC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Konstantní proud (max.): 50 A

Zatěžovací proud: 50 A

: 54 W

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 1 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 67.5 mm

V: 100 mm

Hloubka: 142 mm

Rozm.: (š x v x h) 67.5 x 100 x 142 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 4-30 V

: 50 A

: DC

: 50 A

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Zatěžovací proud

Siemens 3RF2310-1AA06 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430844

11 W

1pólový

10.5 A

Siemens 3RF2310-1BA24 polovodičový stykač okamžité spínání 1 spínací kontakt 10.5 A 1 ks

Objednací číslo:1430845

1pólový

10.5 A

Siemens 3RF2310-2AA04 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1430846

11 W

1pólový

10.5 A

Siemens 3RF2310-2AA22 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1430847

11 W

1pólový

10.5 A

Siemens 3RF2310-1AA04 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430851

11 W

1pólový

10.5 A

Siemens 3RF2310-1BA04 polovodičový stykač okamžité spínání 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430869

11 W

1pólový

10.5 A

Siemens 3RF2310-1AA26 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430877

11 W

1pólový

10.5 A

Siemens 3RF2310-2AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430878

11 W

1pólový

10.5 A

Siemens 3RF2310-1AA14 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1430888

11 W

1pólový

10.5 A

Siemens 3RF2310-2AA06 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 11 W 10.5 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1430889

11 W

1pólový

10.5 A

Ke stažení

List technických údajů

List technických údajů 1431102 Siemens 3RF2350-1AA45 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 54 W 50 A Vhodné pro značku (relé

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431102 Siemens 3RF2350-1AA45 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 54 W 50 A Vhodné pro značku (relé

Prohlášení o shodě

Prohlášení o shodě 1431102 Siemens 3RF2350-1AA45 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 54 W 50 A Vhodné pro značku (relé

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 50 a / 40 °C 48-600 v/DC 4-30 v blokovací napětí 1200 v polovodičový stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnicí fázi.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
