Siemens 3RF2340-1BA06 polovodičový stykač okamžité spínání 1 spínací kontakt 40 A 1 ks

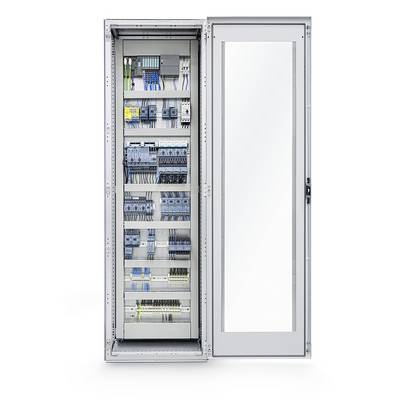

Otevřená rozvodná skříň s několika elektrickými komponenty a zařízeními, včetně elektrických obvodů a kabelových propojení.

Obrázek aplikace

Schéma znázorňuje kombinaci pojistek se dvěma diodami zapojenými v sérii, svorky 1L, 2T, A1, A2 a PE. 2T je připojeno k diodám.

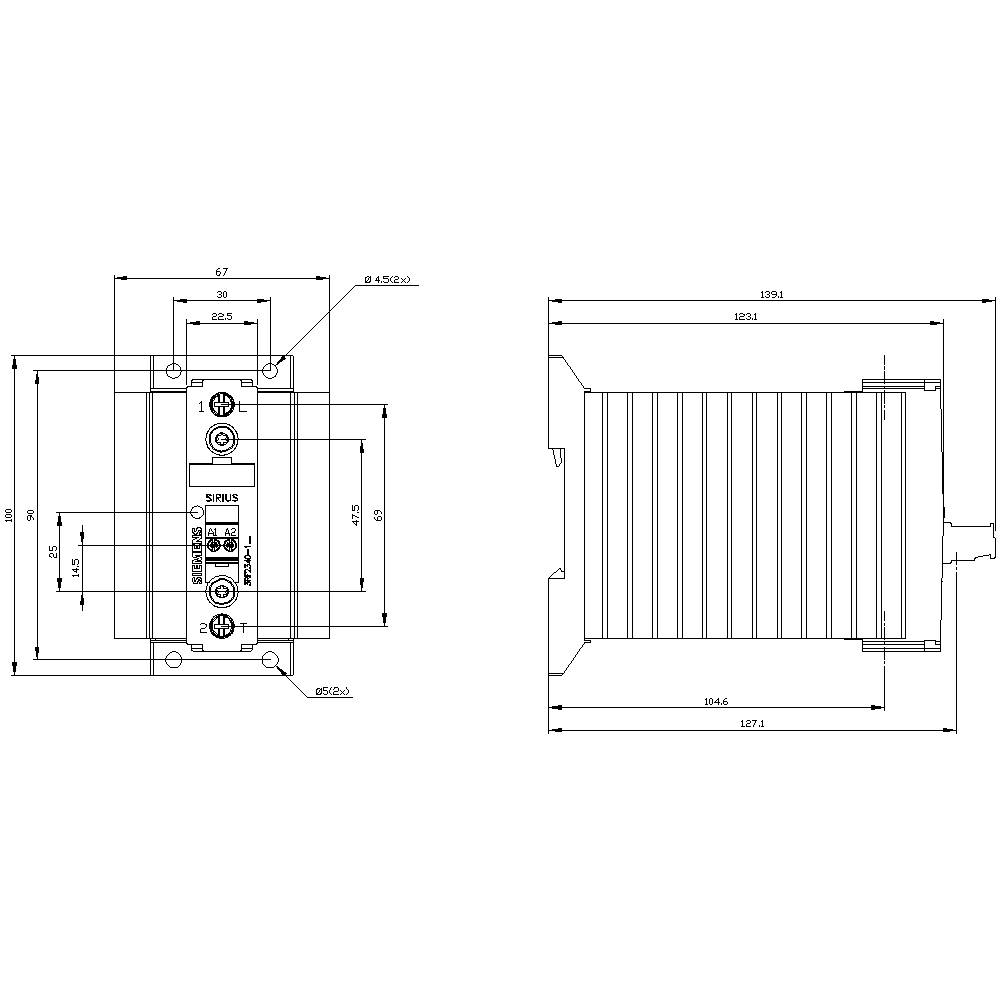

Technický výkres elektronického obvodu s detailními rozměry v milimetrech, zobrazující přední a boční pohled.

1/3

Obrázek aplikace

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

40 A

Připojení

šroubová svorka

Typ

3RF2340-1BA06

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Kategorie produktu: polovodičový stykač

Typ: 3RF2340-1BA06

Počet pólů: 1pólový

Typ spínání: okamžité spínání

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 40 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 1 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 67.5 mm

V: 100 mm

Hloubka: 142 mm

Rozm.: (š x v x h) 67.5 x 100 x 142 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 40 A

: DC

: 40 A

Ke stažení

List technických údajů

List technických údajů 1432289 Siemens 3RF2340-1BA06 polovodičový stykač okamžité spínání 1 spínací kontakt 40 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1432289 Siemens 3RF2340-1BA06 polovodičový stykač okamžité spínání 1 spínací kontakt 40 A 1 ks

Popis

Solid-state contactor 1-phase 3RF2 AC 15 / 20 A / 40 °C 48-600 V / 24 V DC Instantaneous switching solid-state contactor SIRIUS 3RF23 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. As the heat sink is already integrated, they can be used directly in the control cabinet. The compact design saves space on the mounting rail. The solid-state contactors can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state contactors are available as single-phase or three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
