Siemens 3RF2330-1CA02 polovodičový stykač 1 spínací kontakt 30 A Low Noise 1 ks

Průmyslový polovodičový stykač Modu S3R230, třípólové provedení s chladičem pro efektivní spínací operace ve vysoce výkonných aplikacích.

Ilustrační obrázek

Rozvaděč s různými elektronickými komponenty a kabely, které jsou uspořádány do přehledných polic.

Schéma zapojení se dvěma diodami v opačném směru mezi body 1L a 2T. Svorky A1, A2, PE vpravo vedle nich.

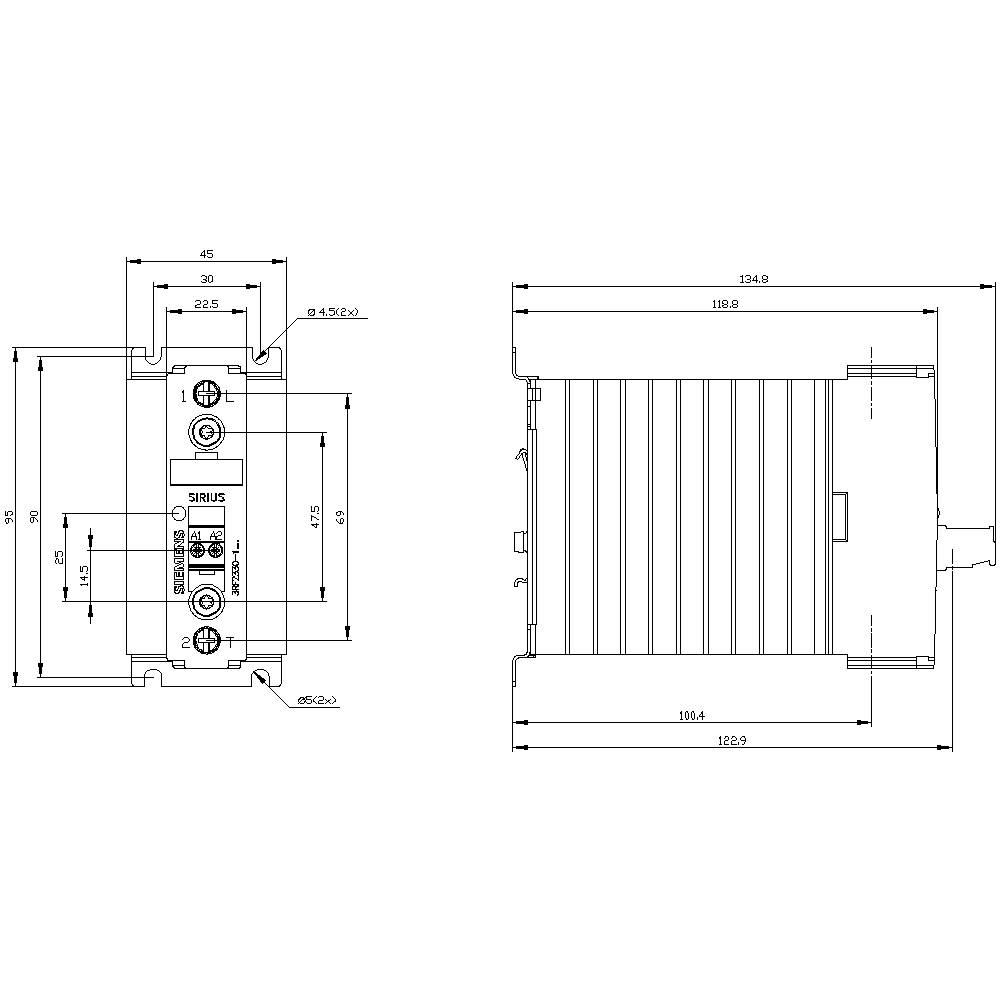

Technický výkres elektrického zařízení s čelním a bočním pohledem, znázorňující rozměry a přípojné body pro instalaci.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

30 A

Připojení

šroubová svorka

Typ

3RF2330-1CA02

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 194,21 Kč / kus)

2 194,21 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hmotnost: 407 g
Ztrátový výkon: 33 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2330-1CA02

Počet pólů: 1pólový

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 30 A

Vlastnosti: Low Noise

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 1 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 100 mm

Hloubka: 139 mm

Rozm.: (š x v x h) 45 x 100 x 139 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 30 A

: DC

: 30 A

Ke stažení

List technických údajů

List technických údajů 1430840 Siemens 3RF2330-1CA02 polovodičový stykač 1 spínací kontakt 30 A Low Noise 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430840 Siemens 3RF2330-1CA02 polovodičový stykač 1 spínací kontakt 30 A Low Noise 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 30 a / 40 °C 24-230 v/DC 24 v low noise polovodičový stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
