Siemens 3RF2330-1AA22 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 30 A 1 ks

Průmyslový polovodičový stykač Modu S3R230, třípólové provedení s chladičem pro efektivní spínací operace ve vysoce výkonných aplikacích.

Ilustrační obrázek

Otevřená rozvaděčová skříň s různými elektrickými komponenty, kabely a obvody uspořádanými systematickým způsobem.

Schéma zapojení se dvěma protisměrnými diodami mezi body 1L a 2T. Nahoře: Označení 'A1', 'A2', 'PE'.

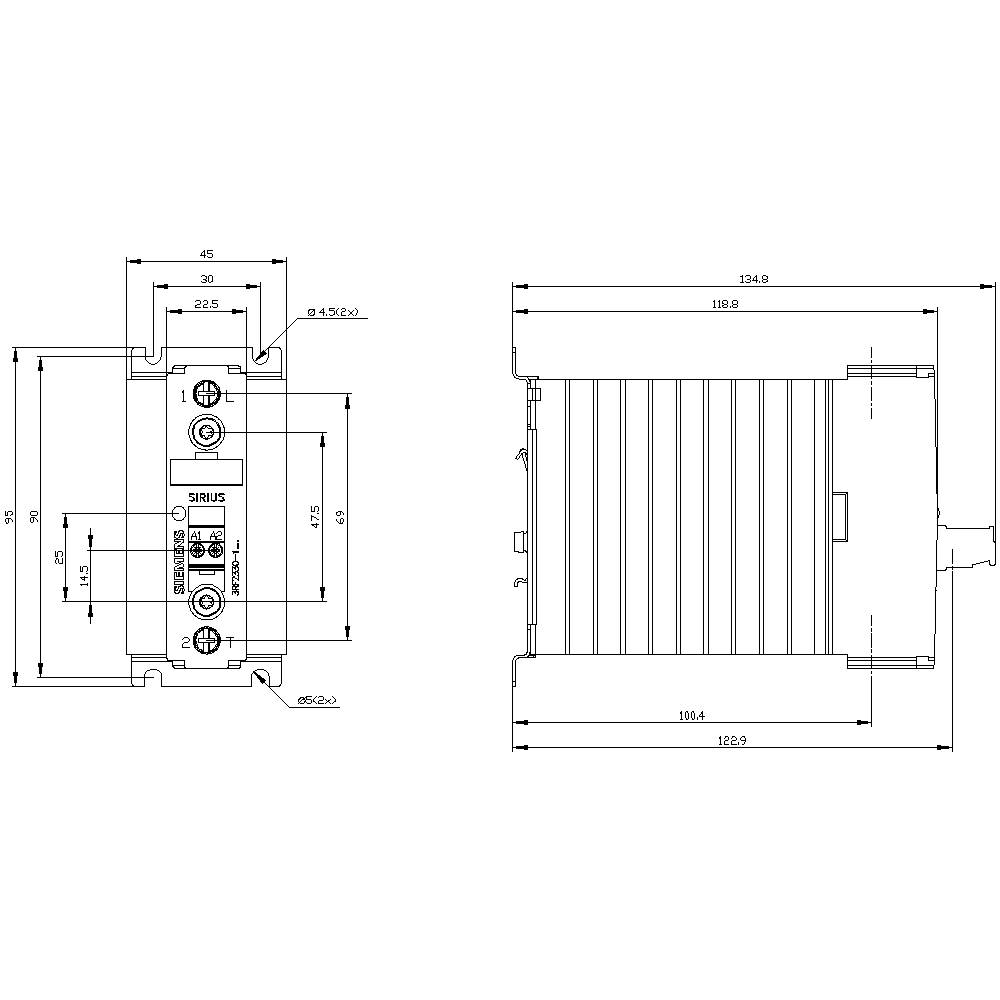

Konstrukční výkres elektrické součástky s rozměry v milimetrech, zobrazující přední a boční pohled s přesnými rozměry.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

30 A

Připojení

šroubová svorka

Typ

3RF2330-1AA22

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hmotnost: 300 g
Ztrátový výkon: 33 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2330-1AA22

Počet pólů: 1pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 110 - 230 V/AC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 30 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 40 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 100 mm

Hloubka: 139 mm

Rozm.: (š x v x h) 45 x 100 x 139 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 110-230 V

: 110-230 V

: 30 A

: AC

: 30 A

Ke stažení

List technických údajů

List technických údajů 1430924 Siemens 3RF2330-1AA22 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 30 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430924 Siemens 3RF2330-1AA22 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 30 A 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 30 a / 40 °C 24-230 v/110-230 v AC, šroubovací stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
