Siemens 3RF2320-3DA22 polovodičový stykač 1 spínací kontakt 20 A Protizkratový s B automatem 1 ks

'Otevřená rozváděčová skříň s různými elektrickými komponenty a vodiči, zobrazující vnitřní uspořádání a strukturu.'

Obrázek aplikace

Schéma zapojení ukazuje usměrňovač s připojovacími svorkami 1L, 2T, A1, A2, PE a antiparalelně zapojenými diodami.

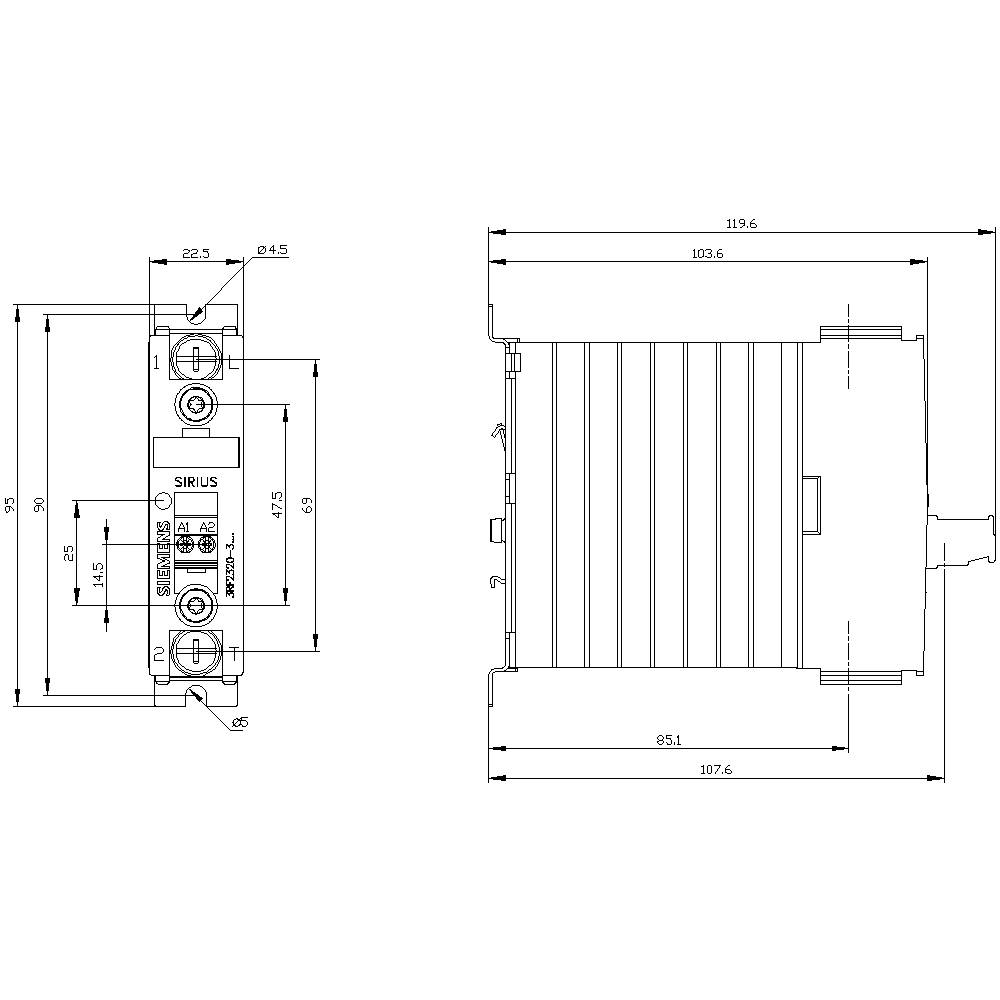

Technický výkres elektrické součástky s přesnými rozměry. Pohled zepředu a z boku s popisy a šrafováním.

1/3

Obrázek aplikace

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

20 A

Připojení

prstencové očko 5 mm

prstencové očko 3 mm

Typ

3RF2320-3DA22

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 417,36 Kč / kus)

2 417,36 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hmotnost: 220 g
Ztrátový výkon: 20 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2320-3DA22

Počet pólů: 1pólový

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 110 - 230 V/AC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 20 A

Vlastnosti: Protizkratový s B automatem

Druh montáže: montážní lišta

Připojení: prstencové očko 5 mm
prstencové očko 3 mm

Reakční doba: 40 ms

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 22.5 mm

V: 100 mm

Hloubka: 123.5 mm

Rozm.: (š x v x h) 22.5 x 100 x 123.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 20 A

: AC

: 20 A

Ke stažení

List technických údajů

List technických údajů 1430829 Siemens 3RF2320-3DA22 polovodičový stykač 1 spínací kontakt 20 A Protizkratový s B automatem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430829 Siemens 3RF2320-3DA22 polovodičový stykač 1 spínací kontakt 20 A Protizkratový s B automatem 1 ks

Popis

Polovodičový stykač 3fázový, 3RF2, AC 51 / 20 a / 40 °C, 24-230 v/110-230 v/AC, s B automatem, polovodičový stykač SIRIUS 3RF23 ke spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnicí fázi.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
