Siemens 3RF2320-2CA02 polovodičový stykač 1 spínací kontakt 20 A Low Noise 1 ks

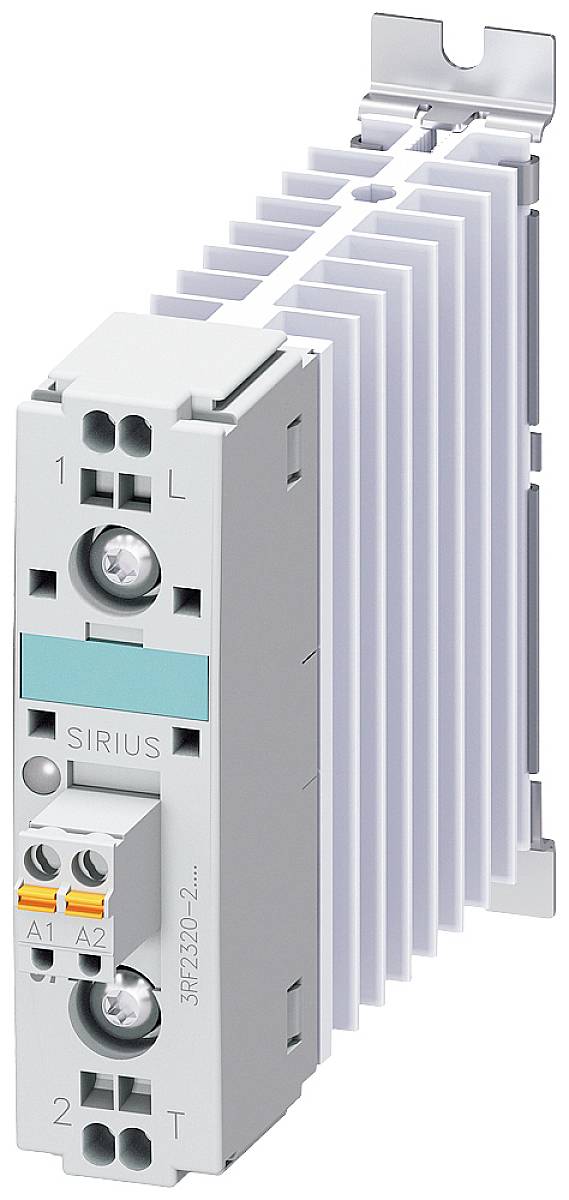

Šedé elektrické spínací zařízení s chladičem, označené nápisem 'SIRIUS', zobrazuje přípojky a charakteristické údaje pro řízení elektrických proudů.

Ilustrační obrázek

Otevřené rozváděče s různými komponenty a kabely, namontované na několika úrovních uvnitř kovového pouzdra.

Usměrňovač brzdy pro řízení elektromotoru, s připojovacími svorkami 1L, 2T, A1, A2 a PE, a dvěma antiparalelně zapojenými diodami.

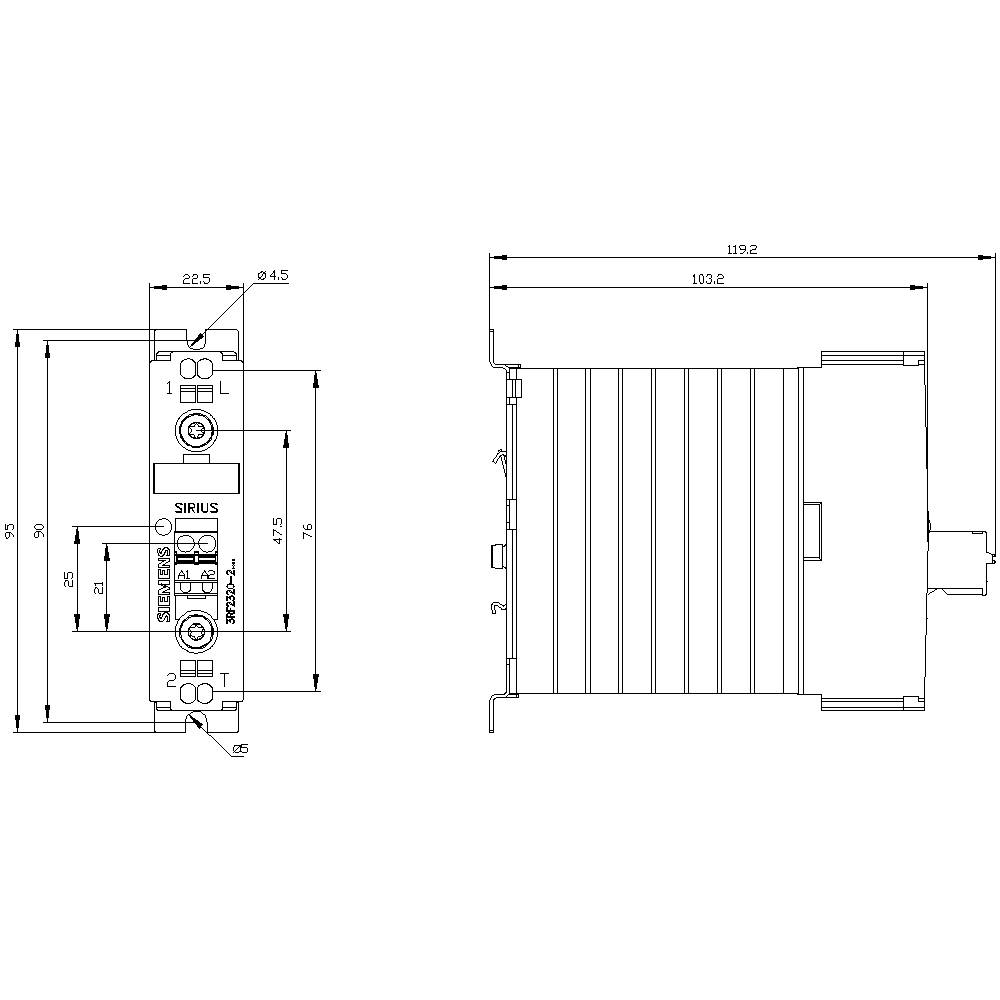

Technický výkres elektrického zařízení společnosti Siemens, přední a boční pohled. Jsou vyznačeny rozměry a konstrukční detaily.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

20 A

Připojení

pružinová svorka

Typ

3RF2320-2CA02

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 194,21 Kč / kus)

2 194,21 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hmotnost: 225 g
Ztrátový výkon: 20 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2320-2CA02

Počet pólů: 1pólový

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 20 A

Vlastnosti: Low Noise

Druh montáže: montážní lišta

Připojení: pružinová svorka

Reakční doba: 1 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 22.5 mm

V: 100 mm

Hloubka: 123 mm

Rozm.: (š x v x h) 22.5 x 100 x 123 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 20 A

: DC

: 20 A

Ke stažení

List technických údajů

List technických údajů 1430827 Siemens 3RF2320-2CA02 polovodičový stykač 1 spínací kontakt 20 A Low Noise 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430827 Siemens 3RF2320-2CA02 polovodičový stykač 1 spínací kontakt 20 A Low Noise 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 20 a / 40 °C 24-230 v/DC 24 v low noise polovodičový stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
