Siemens 3RF2320-1BA02 polovodičový stykač okamžité spínání 1 spínací kontakt 20 A 1 ks

Otevřená rozvodná skříň s různými elektrickými komponenty a kabely, uspořádanými v policích. Vhodné pro průmyslovou elektroniku.

Obrázek aplikace

Spínací symbol usměrňovače s pojistkou a uzemněním. Vlevo 1L a 2T, vpravo A1, A2 a PE.

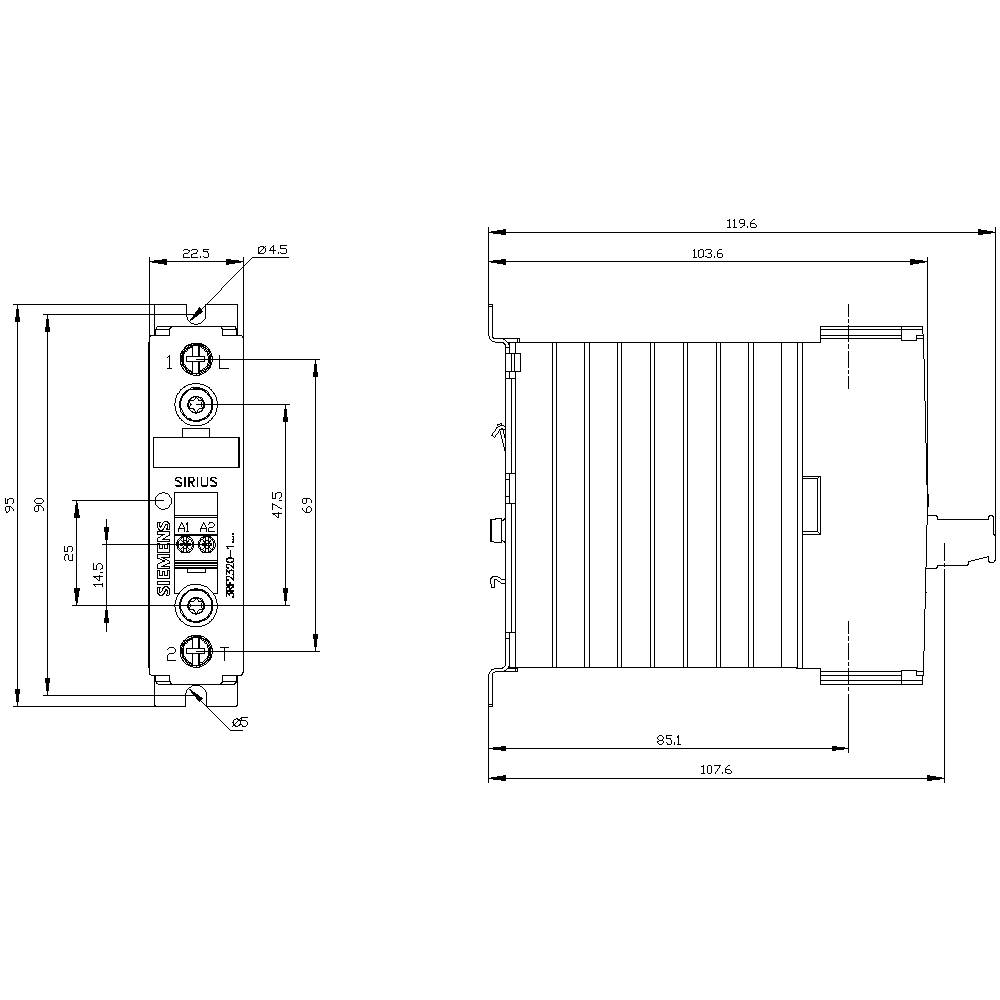

Technický výkres elektronického zařízení s rozměry v milimetrech, pohled zepředu a z boku. Hlavní komponenty jsou označeny.

1/3

Obrázek aplikace

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

20 A

Připojení

šroubová svorka

Typ

3RF2320-1BA02

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hmotnost: 190 g
Ztrátový výkon: 20 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2320-1BA02

Počet pólů: 1pólový

Typ spínání: okamžité spínání

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 20 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 1 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 22.5 mm

V: 100 mm

Hloubka: 123.5 mm

Rozm.: (š x v x h) 22.5 x 100 x 123.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 15-24 V

: 20 A

: DC

: 20 A

Ke stažení

List technických údajů

List technických údajů 1430893 Siemens 3RF2320-1BA02 polovodičový stykač okamžité spínání 1 spínací kontakt 20 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430893 Siemens 3RF2320-1BA02 polovodičový stykač okamžité spínání 1 spínací kontakt 20 A 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 15 / 12 a / 40 °C 24-230 v/DC 24 v ac spínání v momentovém provozu SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním systému.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
