Siemens 3RF2320-1AA04 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 20 A 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
polovodičový stykač
Počet pólů
1pólový
Zatěžovací proud
20 A
Připojení
šroubová svorka
Typ
3RF2320-1AA04
Datasheety: (PDF)
Počet
Celková cena (2 075,00 Kč / kus)
2 075,00 Kč
Včetně DPH.
Už jen 1 Ks skladem!
Technické parametry
- Hmotnost: 200 g
- Ztrátový výkon: 20 W
- Kategorie produktu
polovodičový stykač
- Typ
3RF2320-1AA04
- Počet pólů
1pólový
- Typ spínání
spínání při nulovém napětí
- Typ kontaktu
1 spínací kontakt
- Řídicí napětí (min.)
15 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
15 - 24 V/DC
- Spínací napětí (min.)
48 V/AC
- Spínací napětí (max.)
460 V/AC
- Zatěžovací proud
20 A
- Druh montáže
montážní lišta
- Připojení
šroubová svorka
- Reakční doba
1 ms
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C

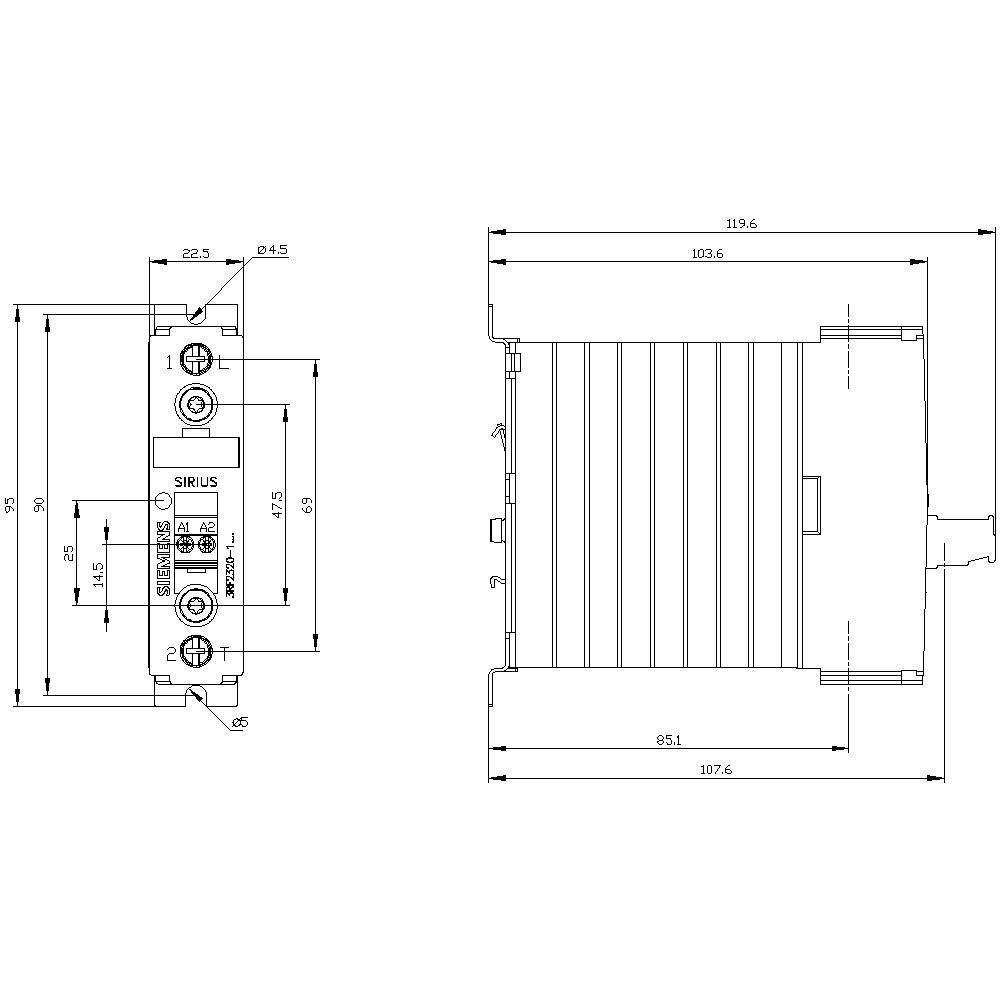

- Šířka
22.5 mm
- V
100 mm
- Hloubka
123.5 mm
- Rozm.
(š x v x h) 22.5 x 100 x 123.5 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1432286 Siemens 3RF2320-1AA04 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 20 A 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1432286 Siemens 3RF2320-1AA04 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 20 A 1 ks
Popis
Polovodičový stykač 3fázový 3RF2 AC 51 / 20 a / 40 °C 48-460 v/DC 24 v šroubové připojení SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.

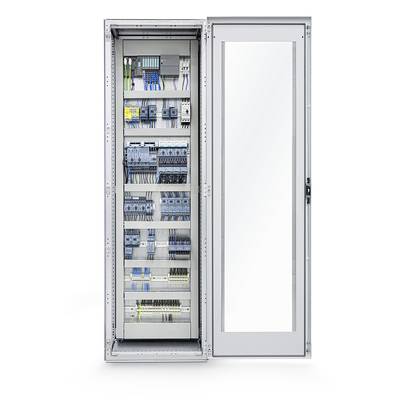

Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
