Siemens 3RF2310-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Relé modul se štítkem 'SIRIUS SC', vhodný pro 23V DC. Pouzdro detailně zpracované s připojovacími svorkami A1, A2.

Ilustrační obrázek

Otevřená rozvodná skříň s několika elektronickými komponenty a zapojenými svorkami; uspořádaná v několika úrovních.

Schéma zapojení obvodu se dvěma diodami zapojenými v protisměru mezi svorkami 1L a 2T. Svorky A1, A2 a PE jsou umístěny vpravo.

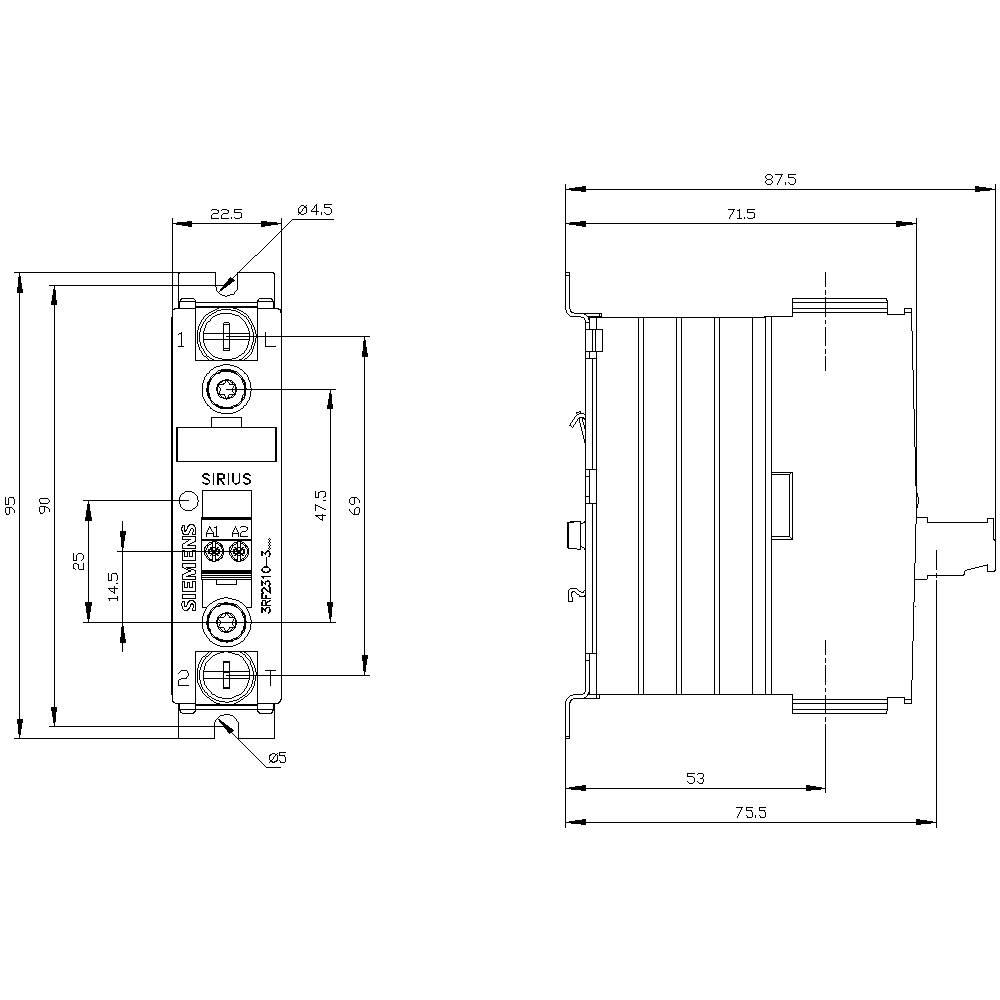

Technický výkres elektrické součástky s rozměry v milimetrech. Zobrazuje přední a boční pohled s podrobnými kótami.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

10.5 A

Připojení

prstencové očko 5 mm

prstencové očko 3 mm

Typ

3RF2310-3AA02

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 756,20 Kč / kus)

1 756,20 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hmotnost: 141 g
Ztrátový výkon: 11 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2310-3AA02

Počet pólů: 1pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 10.5 A

Druh montáže: montážní lišta

Připojení: prstencové očko 5 mm
prstencové očko 3 mm

Reakční doba: 1 ms

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 22.5 mm

V: 100 mm

Hloubka: 91 mm

Rozm.: (š x v x h) 22.5 x 100 x 91 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 10.5 A

: DC

: 10.5 A

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1430916 Siemens 3RF2310-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430916 Siemens 3RF2310-3AA02 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Popis

Polovodičový stykač 1fázový 3RF2 AC 51 / 10 a / 40 °C 24-230 v/DC 24 v přípojka kruhového kabelu SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
