Siemens 3RF2310-1AA14 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Zapnuté průmyslové řídicí relé s několika elektrickými přípojkami na přední straně.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň ukazuje různé elektrické komponenty, jako jsou kabely a pojistky, v uspořádaném uspořádání.

„Q" označuje cívku se svorkami 1L a 2T a svorkami A1+ a A2-. PE je určen pro ochranný vodič. Hlavní komponenta: dva antiparalelní diody.

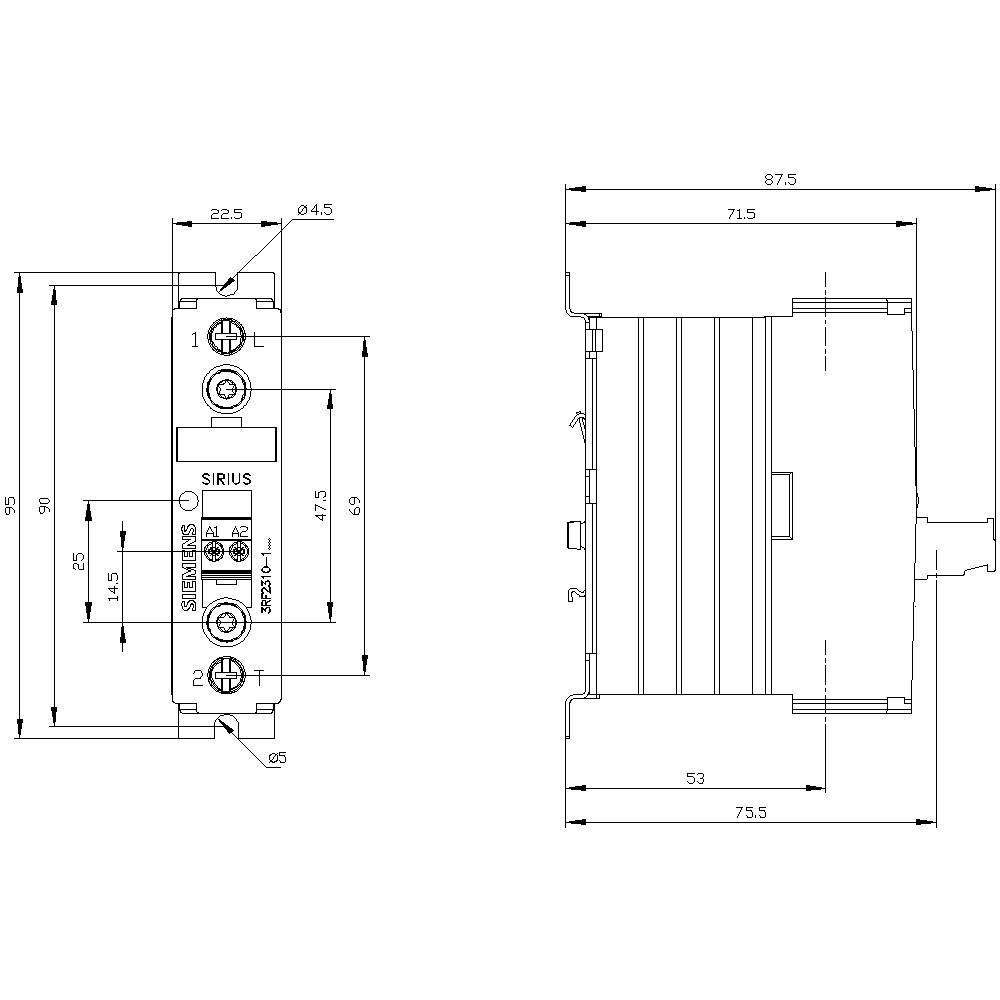

Technický výkres připojného zařízení se zobrazeními ve dvou pohledech: čelní a boční pohled. Detailní rozměry v milimetrech.

1/4

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Počet pólů

1pólový

Zatěžovací proud

10.5 A

Připojení

šroubová svorka

Typ

3RF2310-1AA14

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 668,60 Kč / kus)

1 668,60 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hmotnost: 184 g
Ztrátový výkon: 11 W

Kategorie produktu: polovodičový stykač

Typ: 3RF2310-1AA14

Počet pólů: 1pólový

Typ spínání: spínání při nulovém napětí

Typ kontaktu: 1 spínací kontakt

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 460 V/AC

Zatěžovací proud: 10.5 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

Reakční doba: 15 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 22.5 mm

V: 100 mm

Hloubka: 91 mm

Rozm.: (š x v x h) 22.5 x 100 x 91 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: ANO

: 24-24 V

: 24-24 V

: 15-24 V

: 10.5 A

: AC/DC

: 10.5 A

Ke stažení

List technických údajů

List technických údajů 1430888 Siemens 3RF2310-1AA14 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430888 Siemens 3RF2310-1AA14 polovodičový stykač spínání při nulovém napětí 1 spínací kontakt 10.5 A 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 10 a / 40 °C 48-460 v/DC/AC 24 v šroubové připojení polovodičový stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním systému.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideal pro oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spoji.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
