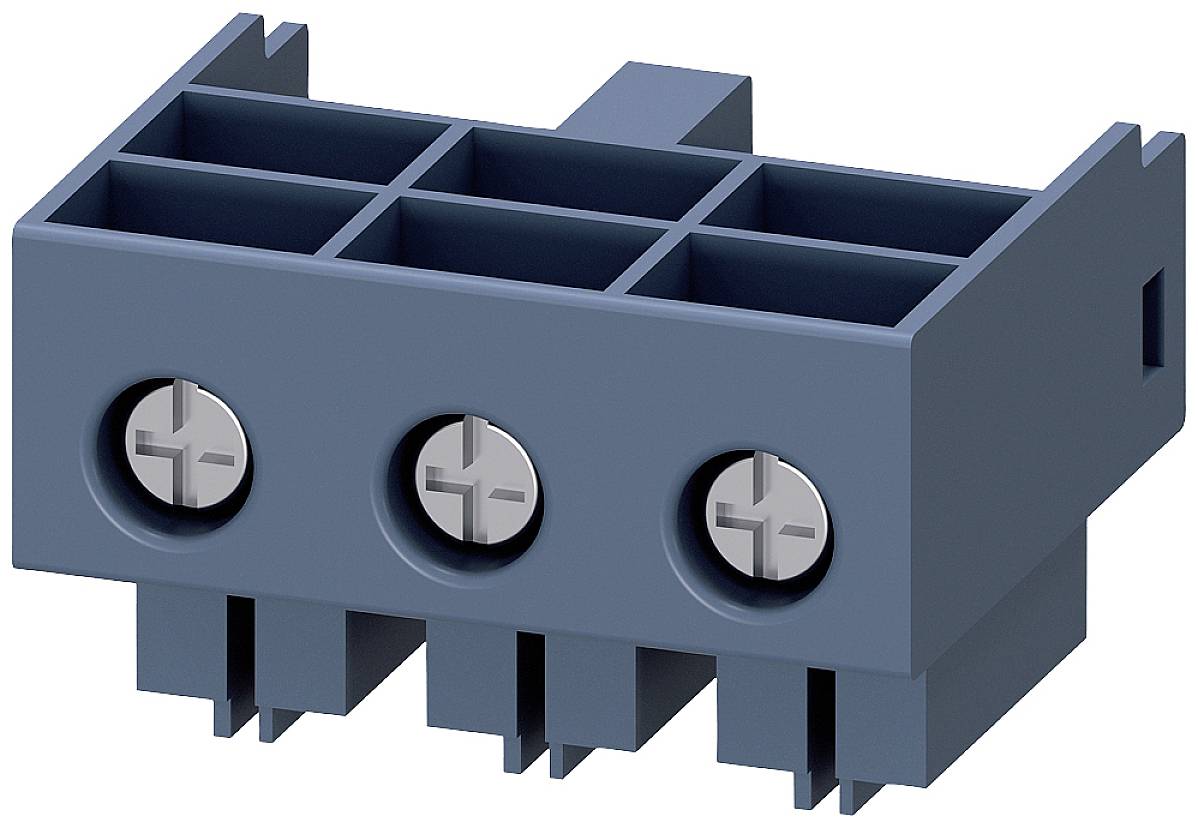

Siemens 3RA69201A svorkovnice 3pólový 6 mm²
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
svorkovnice
Pólů
3
Průřez
6 mm²

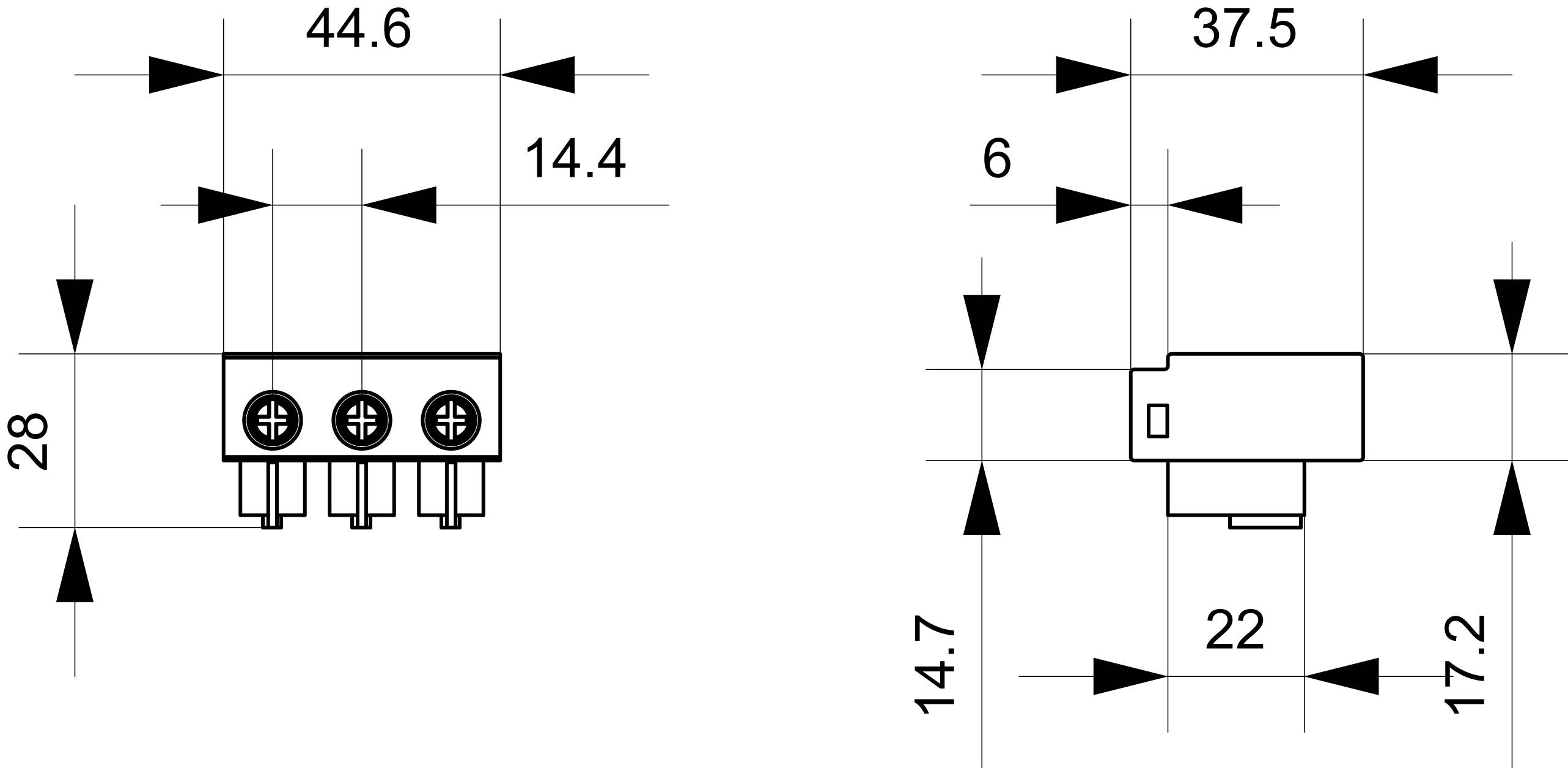

Rozm.
(š x v x h) 45 x 32 x 30 mm
Provedení
lze upevnit
Datasheety: (PDF)
Počet
Celková cena (1 280,17 Kč / kus)
1 280,17 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Délka odizolování: 10 mm
- Utahovací moment pro pomocné kontakty / při šroubové připojení / max.: 2,5 Nm
- Druhy připojitelných průřezů vodiče AWG pro hlavní kontakty: Až 12 a: 2x (16... 14), 2x (14... 10), 1x 8, až 32 a: 2x (14... 10), 1x 8
- Typy připojitelných průřezů vodiče pro hlavní kontakty / jeden drát: Do 12 a: 2x (1,5... 2,5 m²), 2x (2,5... 6 m²) do 32 a: 2x (2,5... 6 m²)
- Typ připojitelného průřezu vodiče pro hlavní kontakty / jemné dráty pro zpracování kabelů: Do 12 a: 2x (1,5... 2,5 m²), 2x (2,5... 6 m²) do 32 a: 2x (2,5... 6 m²)
- Provedení elektrického připojení / pro hlavní proudový okruh: Šroubové připojení
- Provedení elektrického konektoru / pro pomocný a řídicí obvod: Šroubové připojení
- Ochrana proti dotyku / zepředu: Bezpečné na dotek při vertikálním kontaktu
- Stupeň krytí: IP20
- Okolní teplota během provozu: -20 °C až +60 °C.
- Kategorie produktu
svorkovnice
- Průřez
6 mm²
- Pólů
3
- Rozm.
(š x v x h) 45 x 32 x 30 mm
- Provedení
lze upevnit
- Šířka
45 mm
- V
32 mm
- Hloubka
30 mm
DIN rail
45
32 mm
30 mm
Screwing
0
0
0
0
0
3
NE
0
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2259086 Siemens 3RA69201A svorkovnice 3pólový 6 mm²
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2259086 Siemens 3RA69201A svorkovnice 3pólový 6 mm²
Popis
Přípojné svorky hlavního obvodu (vstupní a výstupní): Šroubové připojení 2 hlavních proudových okruhů na balení (1 x vstupní strana 1 x výstupní strana se rozdílně) jednoduché, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
