Name: Siemens 3RA6120-1CP32 3RA61201CP32 přímý startér Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 4 A
Brand: Siemens
SKU: 2864765
Availability: BackOrder

Kompaktní elektronické zařízení s nápisem 'Siemens Sirius', používané pro monitorovací a řídicí účely v elektrotechnických systémech.

Rozvaděč s otevřenými kabely a spínači je viditelný vlevo. Vpravo deštěm polité okno ukazuje průmyslové prostředí.

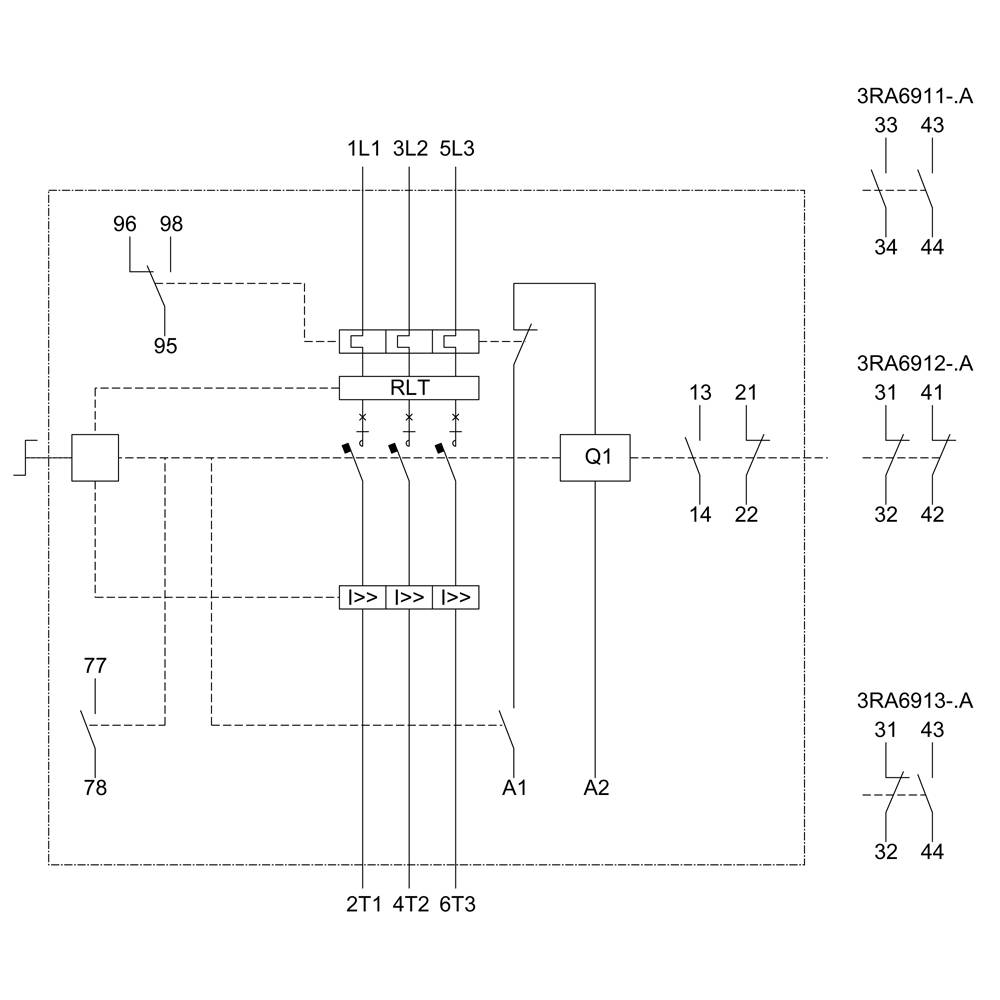

Schéma elektrického řídicího obvodu s relé RLT, pojistkami a spínacími body 1L1, 3L2, 5L3. Obsahuje moduly 3RA6911-A, 3RA6912-A a 3RA6913-A.

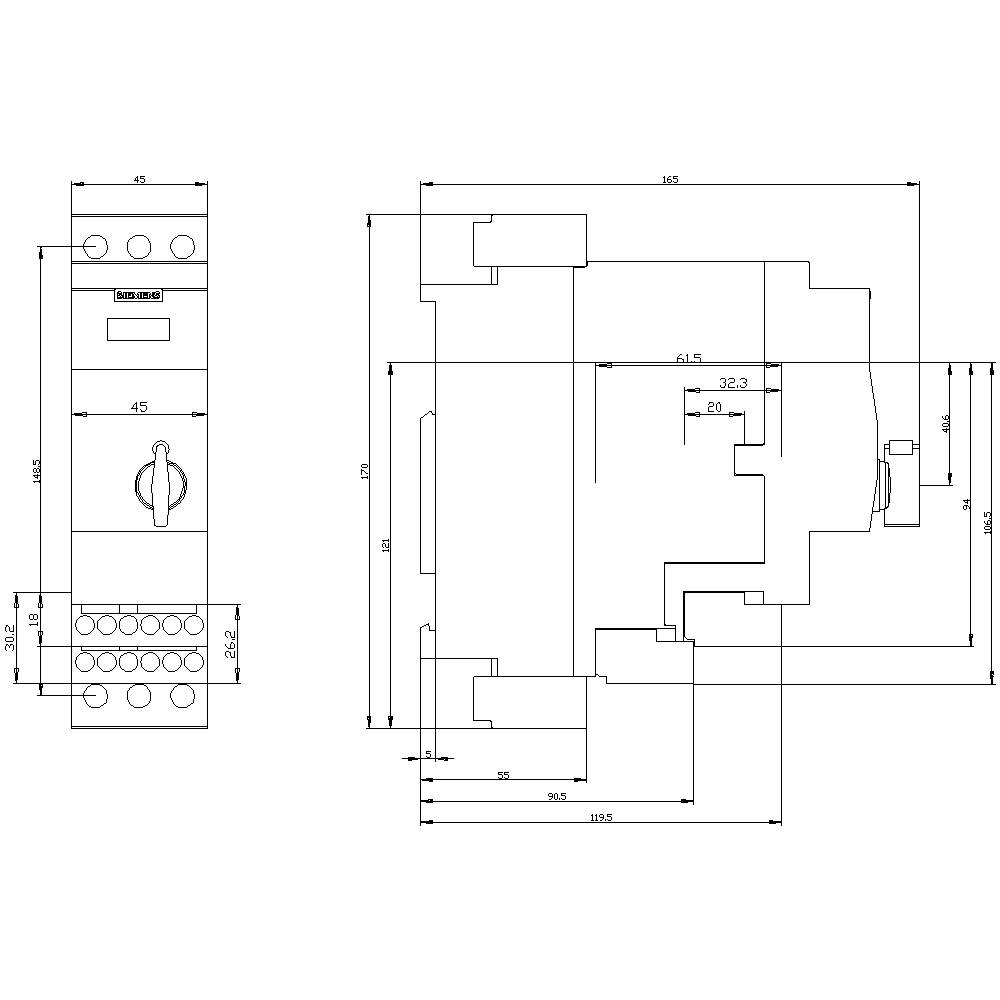

Schéma zapojení zařízení s pohledem zepředu a z boku. Rozměry uvedeny v milimetrech. Zobrazuje detailní rozměry a polohy jednotlivých komponent.

1/4

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 22. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (14 125,00 Kč / kus)

14 125,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Způsob upevnění: Šroubové a zacvakávací upevnění
Počet pinů: 3
Počet spínacích kontaktů: 1
Počet rozpínacích kontaktů: 1
Stupeň krytí: IP20
Izolační napětí: 690 V
Počet LED diod: 2

Napětí motoru: 400 V

Kategorie produktu: přímý startér

Připojovací proud: 4 A

Výkon motoru při 400 V: 1.5 kW

Jmenovité napětí: 690 V

Číslo výrobce: 3RA61201CP32

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Typ: 3RA6120-1CP32

Výkon motoru při 230 V/ 400 V: 1.5 kW

Rozm.: (d x š x v) 165 x 45 x 170 mm

Připojení: šroubovací

Šířka: 45 mm

V: 170 mm

Délka: 165 mm

Hloubka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: IP20

Počet pólů: 3pólový

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Výkon motoru při 400 V

Jmenovitý proud - filtr

Výkon motoru při 230 V/ 400 V

Siemens 3RA6120-1CP32 3RA61201CP32 přímý startér Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 4 A

Objednací číslo:2864765

Doručení: Út 22. 12.

Conrad Electronic

Tento produkt

690 V

1.5 kW

4 A

1.5 kW

Min.: 1

Násobky: 1

14 125,00 Kč^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 přímý startér Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:2864759

Doručení: Čt 12. 11.

Conrad Electronic

690 V

7.5 kW

15.5 A

7.5 kW

Min.: 1

Násobky: 1

5 845,00 Kč^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 přímý startér Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:2864760

Doručení: Čt 12. 11.

Conrad Electronic

690 V

3 kW

6.5 A

3 kW

Min.: 1

Násobky: 1

4 799,00 Kč^*

Siemens 3RA6120-1BP32 3RA61201BP32 přímý startér Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.25 A

Objednací číslo:2864764

Doručení: Út 22. 12.

Conrad Electronic

690 V

0.37 kW

1.25 A

0.37 kW

Min.: 1

Násobky: 1

12 875,00 Kč^*

Siemens 3RA6120-1DP32 3RA61201DP32 přímý startér Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 12.4 A

Objednací číslo:2864766

Doručení: Po 16. 11.

Conrad Electronic

690 V

5.5 kW

12.4 A

5.5 kW

Min.: 1

Násobky: 1

14 469,00 Kč^*

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 přímý startér Výkon motoru při 400 V 0.12 kW Výkon motoru při 230 V 0.16 kW 500 V Jmenovitý proud 0.4 A

Objednací číslo:2864769

Doručení: Čt 12. 11.

Conrad Electronic

500 V

0.12 kW

400 mA

0.12 kW

Min.: 1

Násobky: 1

7 305,00 Kč^*

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 přímý startér Výkon motoru při 400 V 0.12 kW Výkon motoru při 230 V 0.16 kW 500 V Jmenovitý proud 0.4 A

Objednací číslo:2864771

Doručení: Po 16. 11.

Conrad Electronic

500 V

0.12 kW

400 mA

Min.: 1

Násobky: 1

9 689,00 Kč^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 přímý startér Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:2263334

Není k dispozici

Conrad Electronic

690 V

7.5 kW

15.5 A

Min.: 1

Násobky: 1

4 639,00 Kč^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 přímý startér Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:2263335

Není k dispozici

Conrad Electronic

690 V

3 kW

6.5 A

Min.: 1

Násobky: 1

5 409,00 Kč^*

Siemens 3RA6120-1BP32 3RA61201BP32 přímý startér Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.25 A

Objednací číslo:2263339

Není k dispozici

Conrad Electronic

690 V

0.37 kW

1.25 A

Min.: 1

Násobky: 1

11 499,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2864765 Siemens 3RA6120-1CP32 3RA61201CP32 přímý startér Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 4 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864765 Siemens 3RA6120-1CP32 3RA61201CP32 přímý startér Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 4 A

Popis

Kompaktní startér SIRIUS 690 v AC/DC 110... 240 v 50... 60 Hz 1...4 a IP20 připojení hlavní napájecí obvod: Šroubové připojení přípojka: Kompaktní startér SIRIUS 3RA61 pro přímé spuštění třífázových motorů do 32 A.
Přístroje kombinují funkce výkonných spínačů, chrání a elektronických přepěťové relé a mají velmi vysokou provozní bezpečnost. Malá variance zjednodušuje logistiku. Kompaktní konstrukce šetří místo v elektrickém rozvaděči. Díky odnímatelným svorkám lze snadno vyměnit. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Kompaktní rozsah jsou k dispozici jako přímý nebo reverzní spouštěč a jsou k dispozici s různými možnostmi nastavení. Dimenzován pro AC/DC ovládání je k dispozici se šroubovacím připojením, pružinovým připojením nebo bez svorek.
Kromě komunikačního připojení pomocí AS rozhraní je k dispozici také napájecí systém 3RA68a pomocné kontakty a svorky.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
