Siemens 3RA2831-2DG10 3RA28312DG10 časové relé, 0.05 - 100 s, 1 ks

Siemensův stykač Sirius v bočním pohledu. Je to elektrická komponenta používaná v řídicích systémech.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabeláž, uspořádané do několika oddělení.

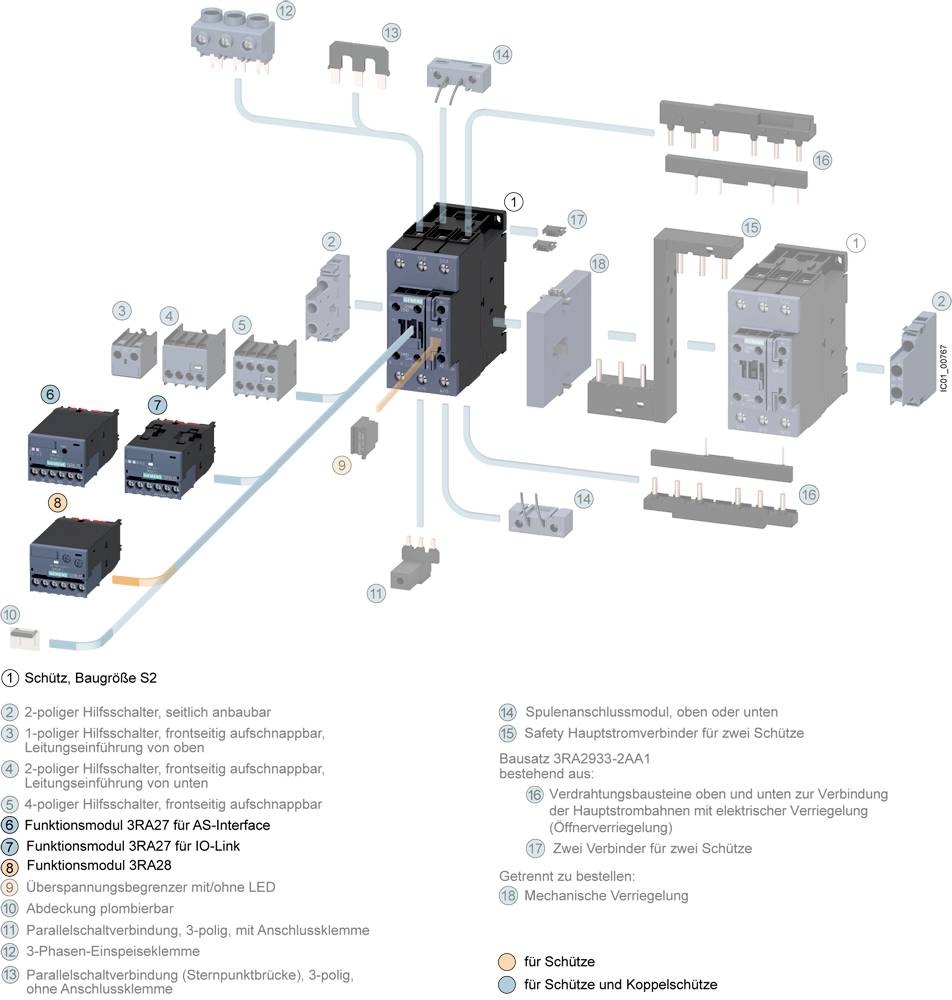

Diagram elektrického zapojení s popisky a vyobrazeními různých komponent, jako jsou stykače, funkční moduly a napájecí svorky.

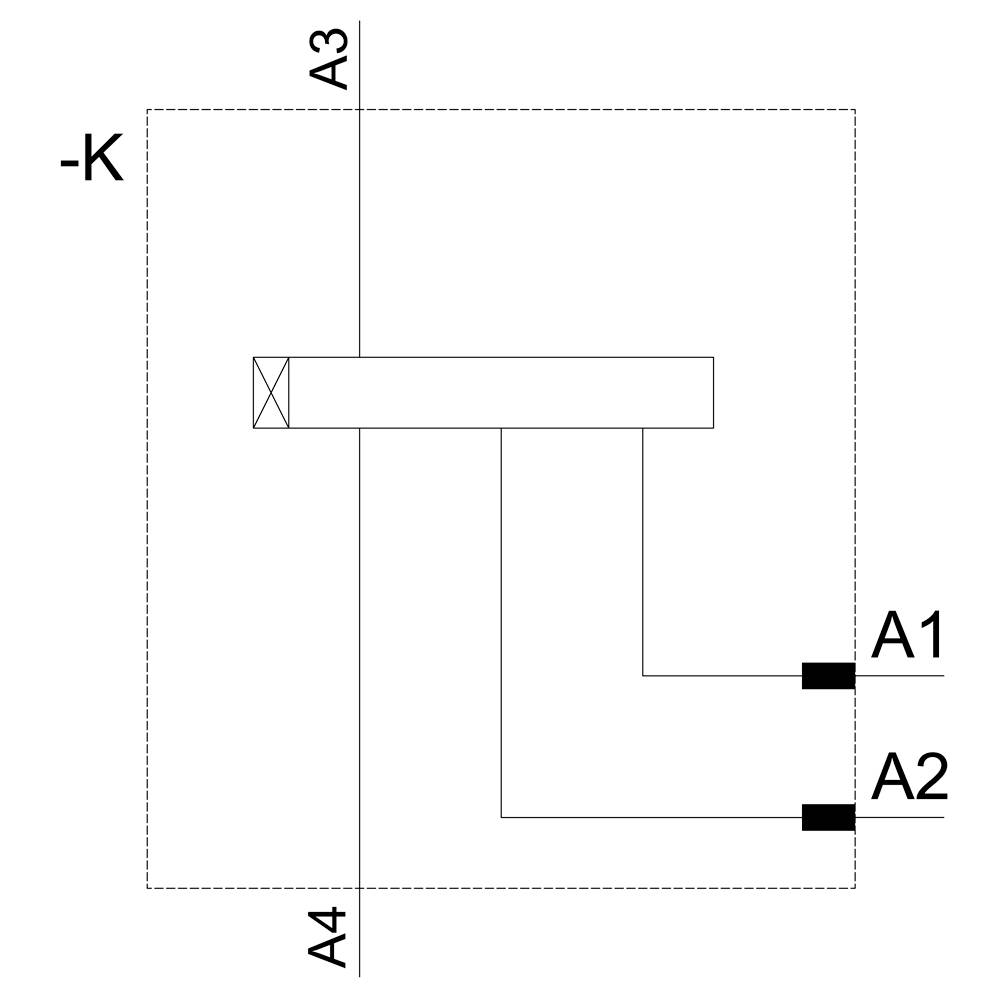

Schéma zapojení s obdélníkem fungujícím jako spínač, propojený dvěma linkami k bodům A1 a A2. Levá linka je označena jako A3, spodní linka jako A4.

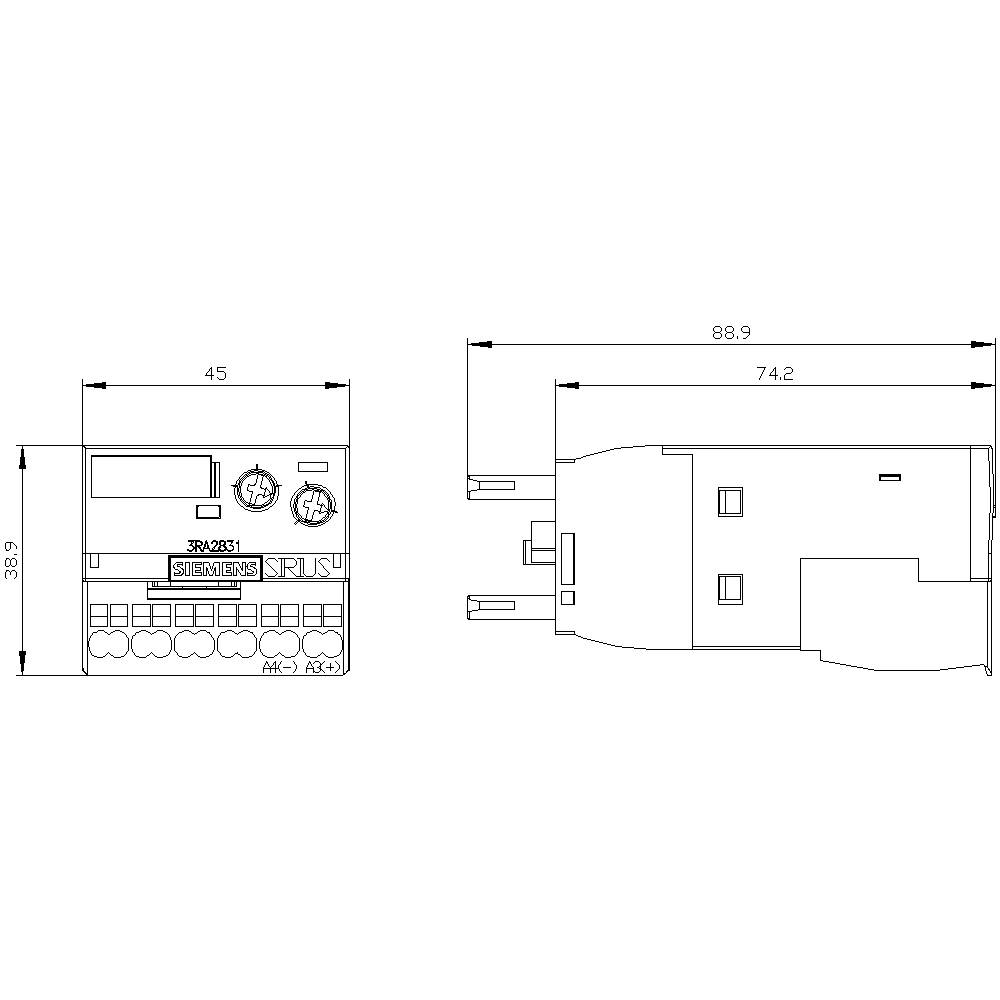

Technický výkres elektronické součástky s rozměry: šířka 45 mm, výška 38,9 mm, délka 88,9 mm. Obsahuje připojovací body.

1/5

Ilustrační obrázek

Kategorie produktu

časové relé

Funkce

se zpožděným přítahem

Provozní napětí

24 V

Typ

3RA2831-2DG10

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 3RA2831-2DG10

Připojení: přípojka s pružinovým protitahem

Funkce: se zpožděným přítahem

Provozní napětí: 24 V

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 0

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746558 Siemens 3RA2831-2DG10 3RA28312DG10 časové relé, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746558 Siemens 3RA2831-2DG10 3RA28312DG10 časové relé, 0.05 - 100 s, 1 ks

Popis

Elektronické časové relé zpožděná odezva s polovodičový výstup AC/DC 24-90 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2, S2, S3 Pružinová spojka funkční modul SIRIUS 3RA28 pro přímo připraven pro montáž na ochranu 3RT2 a pomocné stykače 3RH2 pro zpožděné spínání v řídících, spouštěcích, ochranných a regulačních obvodů, např. kaskadierten motor ventilátor restart nebo doběhové řízení. Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Je aditivní ochranné zapojení není zapotřebí. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Funkce moduly jsou pro ochranu 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro funkční moduly jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.
