Siemens 3RA2425-8XF32-1BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC 1 ks

Elektronická komponenta od Siemensu, pravděpodobně výkonový ochranný spínač, s několika připojeními a spínacími možnostmi.

Ilustrační obrázek

Osoba řeže dřevěnou desku kotoučovou pilou. Dřevěné třísky létají vzduchem, zatímco ruka vede desku.

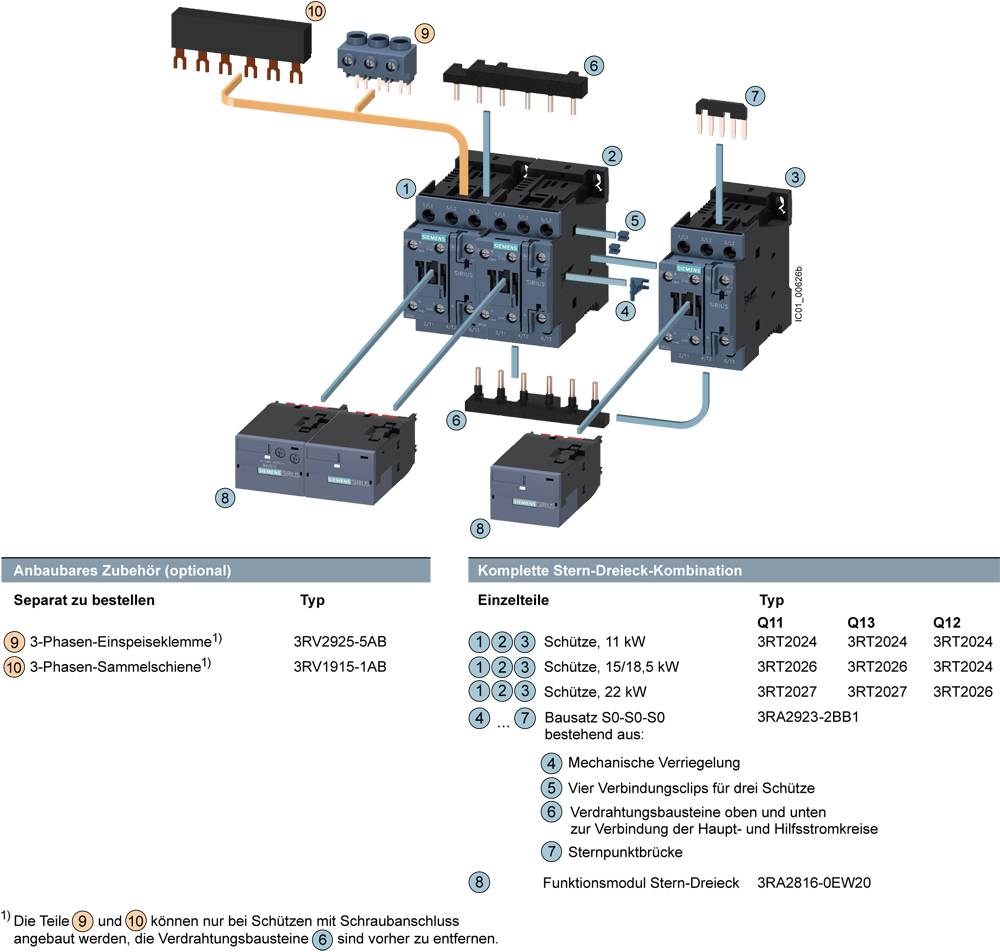

Elektrické schéma zobrazuje kompletní kombinaci hvězda-trojúhelník s hlavním a pomocným stykačem, příslušnými sběrnicemi a příslušenstvím.

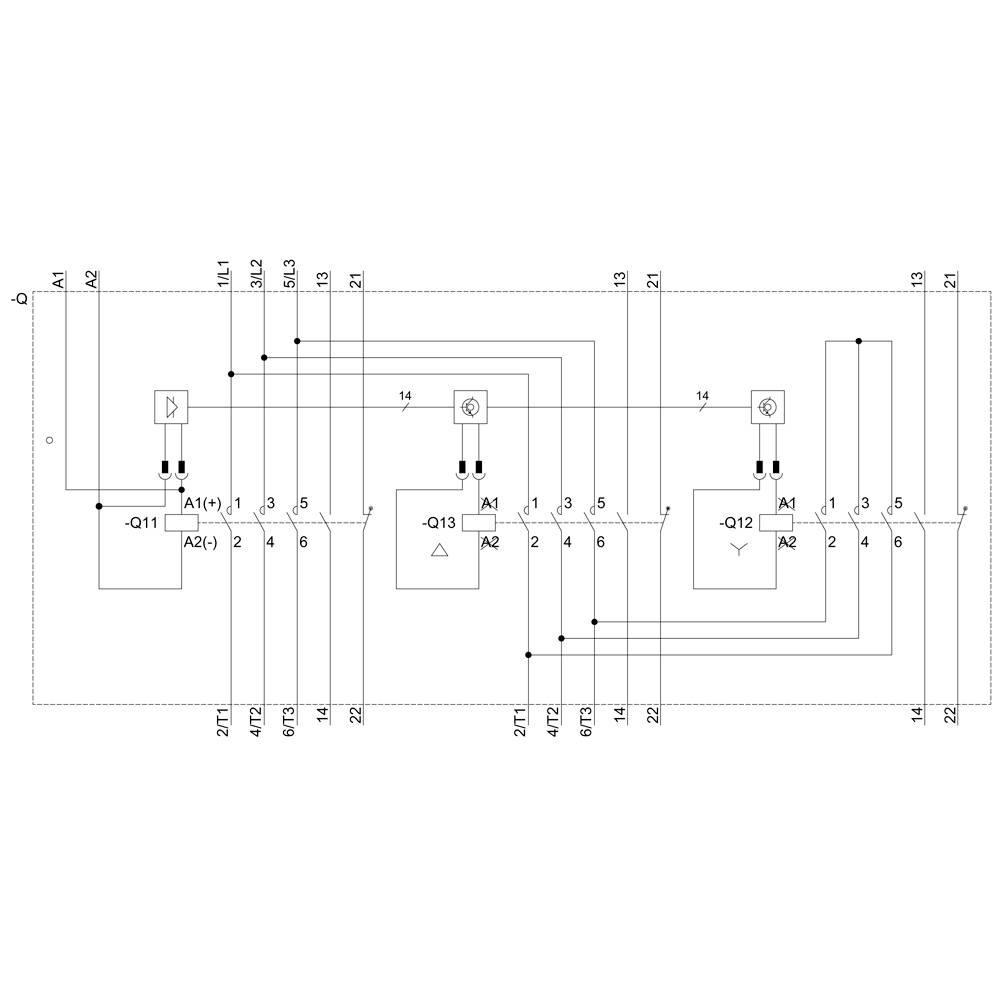

Schéma elektrického systému s komponenty jako jsou spínače, relé a propojení. Hlavní součásti jsou označeny Q11, Q12, Q13.

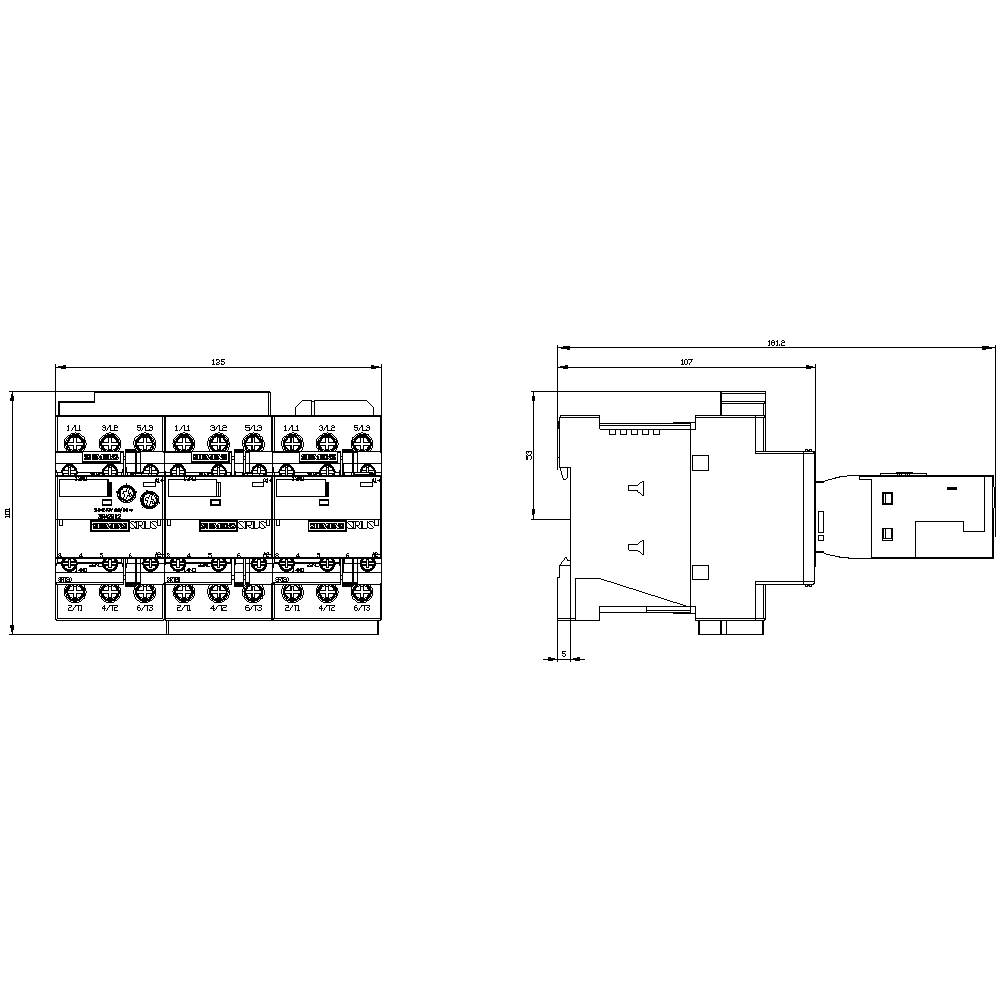

Technický výkres elektrického schématu s rozměry. Vlevo několik propojovacích bodů, vpravo pouzdro s přípoji.

Technický výkres elektrických stykačů s označením připojovacích svorek a údaji výrobce.

1/6

Ilustrační obrázek

Kategorie produktu

kombinace hvězda-trojúhelník

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RA2425-8XF32-1BB4

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (13 800,83 Kč / kus)

13 800,83 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: kombinace hvězda-trojúhelník

Typ: 3RA2425-8XF32-1BB4

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 135 mm

V: 101 mm

Hloubka: 181 mm

Rozm.: (š x v x h) 135 x 101 x 181 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Star-delta contactor

: 15 kW

: 3

: 0

: 40 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1745692 Siemens 3RA2425-8XF32-1BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745692 Siemens 3RA2425-8XF32-1BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC 1 ks

Popis

Kombinace hvězda-trojúhelník AC-3, 15/18,5 kW / 400 V, DC 24 V, 3pólový, velikosti S0 šroubové připojení elektrické a mechanické zablokování 3 S + 3 integrované O kombinace hvězda-trojúhelník SIRIUS 3RA24 k šetrnému funkce třífázových asynchronních motorů. Díky kombinace hvězda-trojúhelník 3RA24 je testovaná a výrobcem předmontovaná kombinace tři chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. To navíc obsahuje funkční modul s integrovanou řídicí logika a nastavení času nahradí kompletní zapojení v řídicí obvod. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Je kombinací Stern-Dreick 3RA24 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. Navíc jsou variantami připojení k IO-Link nebo AS interface. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Díky kombinace hvězda-trojúhelník 3RA24 uvolnění osvědčená konstrukční řady 3RA14. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
