Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé):

Dvoupólový přepínací kontakt společnosti Siemens pro průmyslové aplikace, rozpoznatelný podle několika připojovacích svorek.

Ilustrační obrázek

Otevřená rozváděčová skříň s několika úrovněmi elektrických komponent a kabeláže, zobrazující vnitřní strukturu pro technické aplikace.

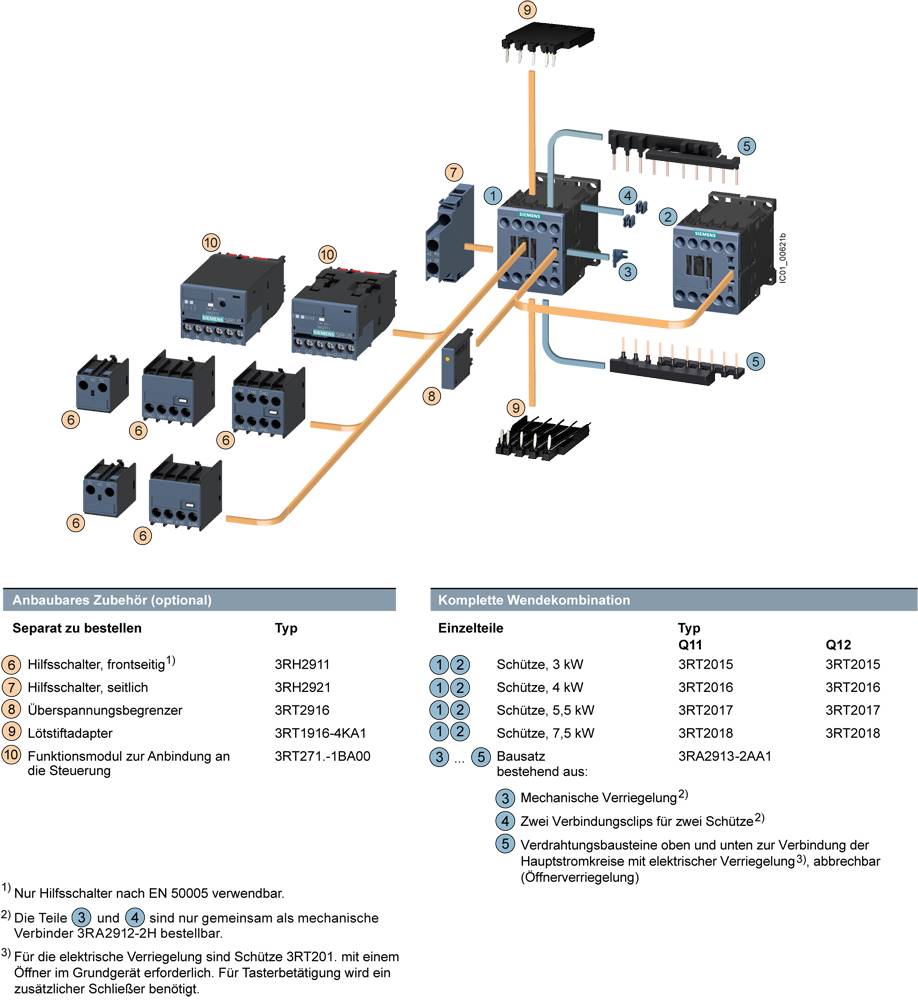

Tabulka zobrazuje kombinaci reverzačního spínače s komponenty a jejich objednacími čísly. Obsahuje stykače, pomocné spínače a propojení.

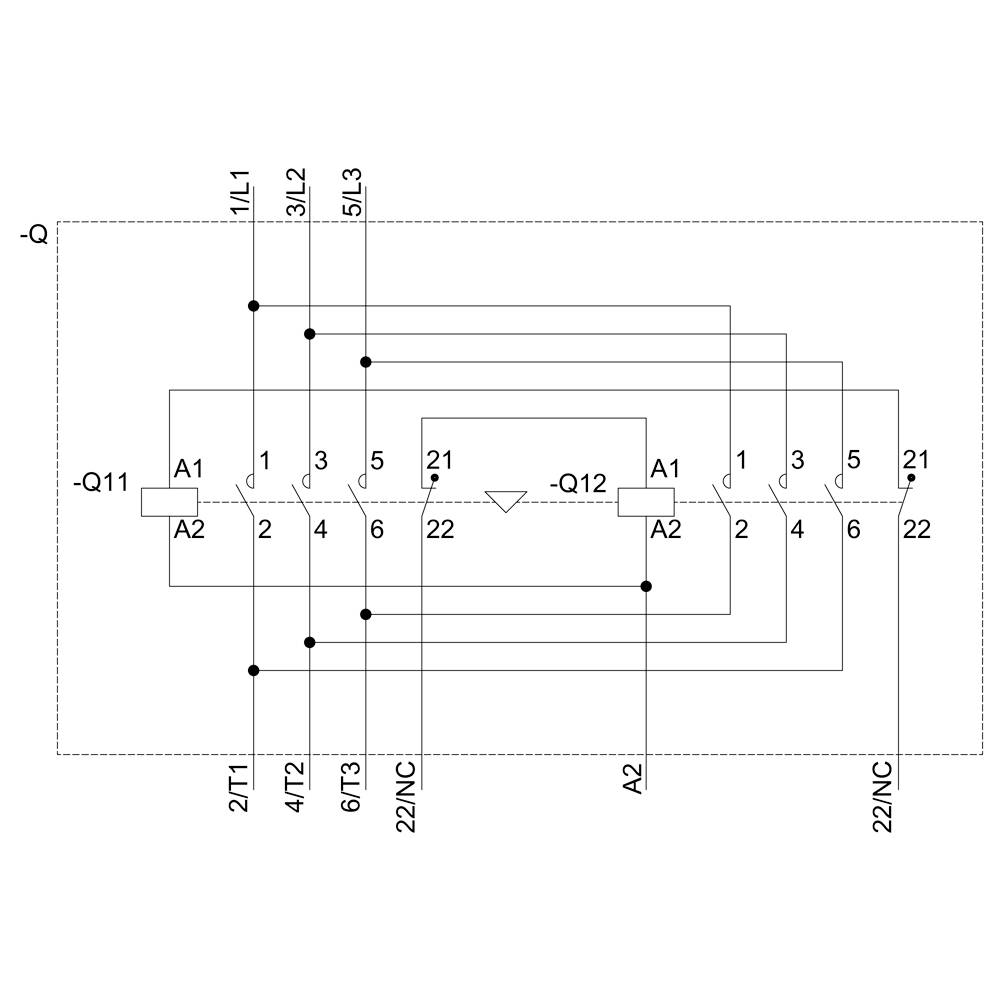

Diagram zobrazuje elektronický obvod s propojkami a kontakty, číslovanými jako 1/1L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 22/NC.

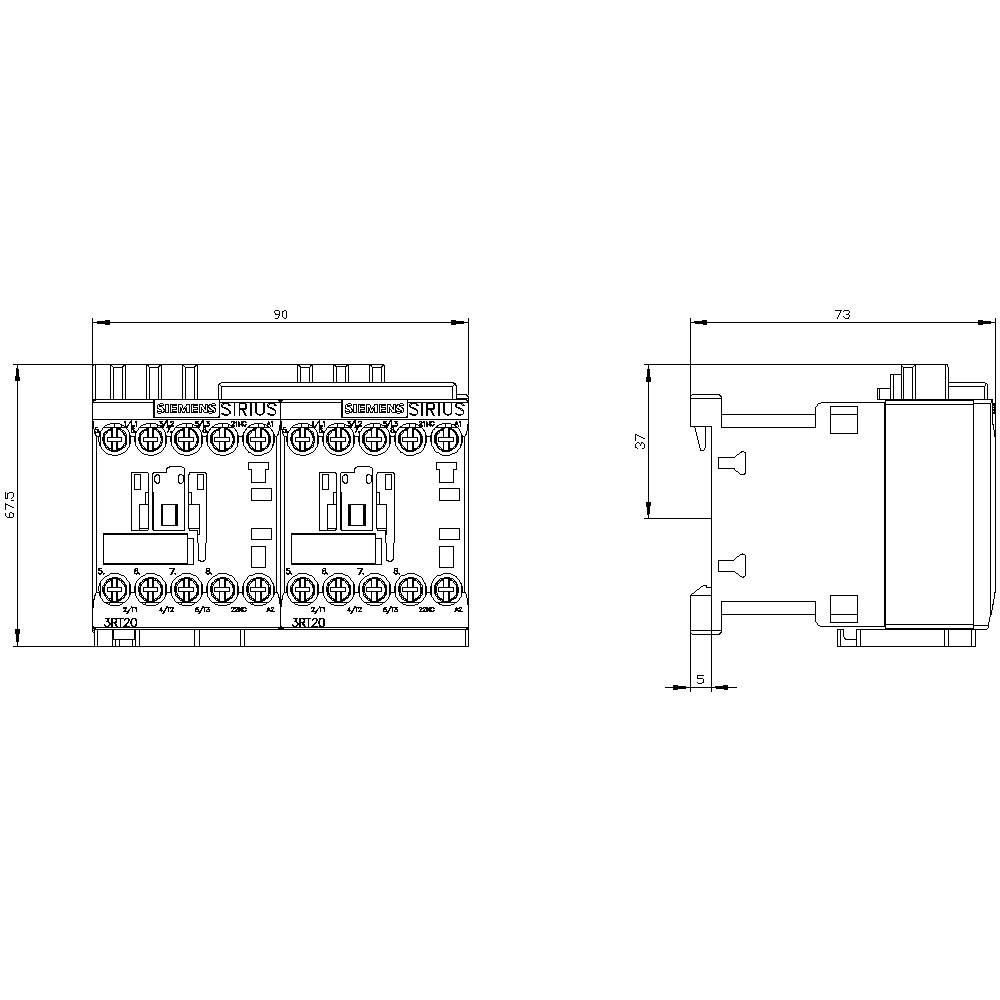

Technický výkres elektrického spínacího zařízení s pohledem zepředu a z boku. Rozměry uvedeny v milimetrech, zobrazuje rozvržení a připojení.

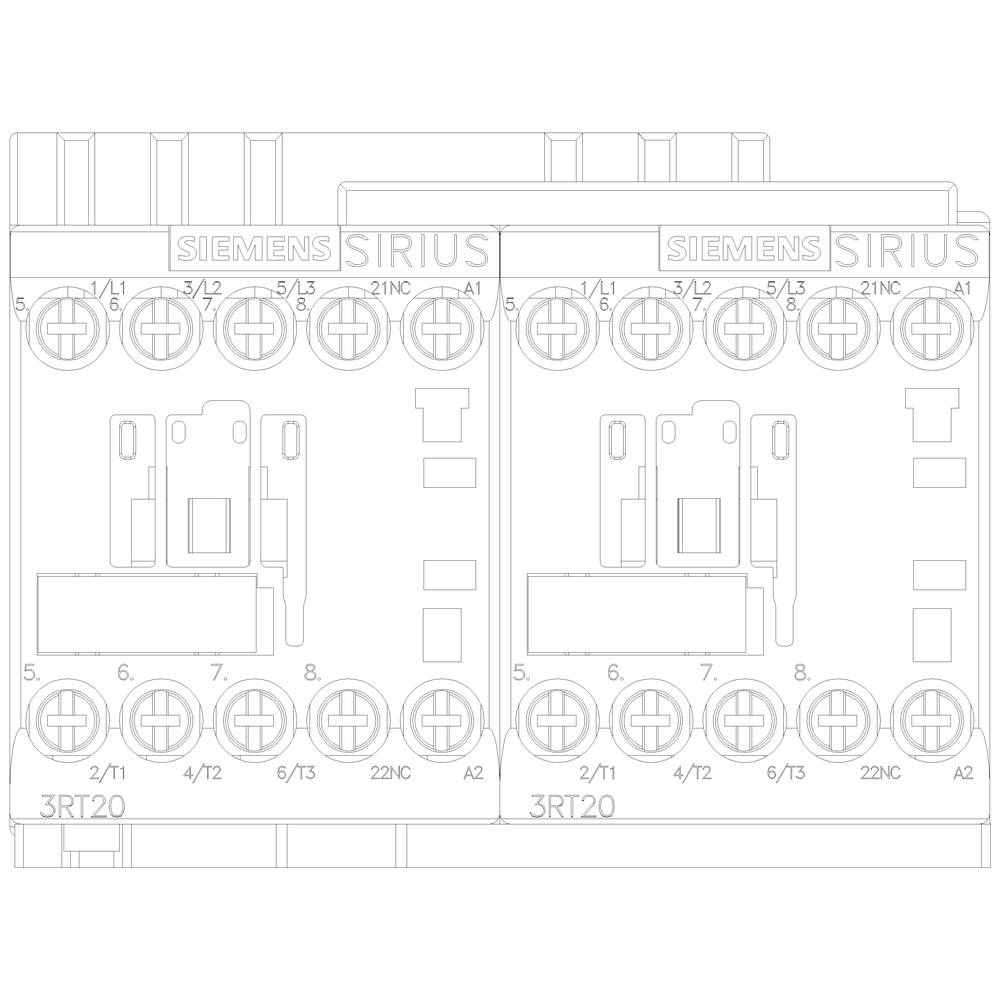

Kontaktní schéma dvou stykačů Siemens SIRIUS řady 3RT20, zobrazující čísla svorek a svorky cívky A1/A2 v pravém horním rohu.

1/6

Ilustrační obrázek

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Zatěžovací proud

6.1 A

Výkon

3 kW

Datasheety: (PDF)

Doručení: St 14. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 152,89 Kč / kus)

2 417,36 Kč

-11 %

2 152,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2315-8XB30-1AP0

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 - 230 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 6.1 A

Zatěžovací proud: 6.1 A

: 3 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 68 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 68 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 2.206

UKCA: Ano
