Name: Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 11 kW 690 V Jmenovitý proud 22
Brand: Siemens
SKU: 1744485
Availability: BackOrder

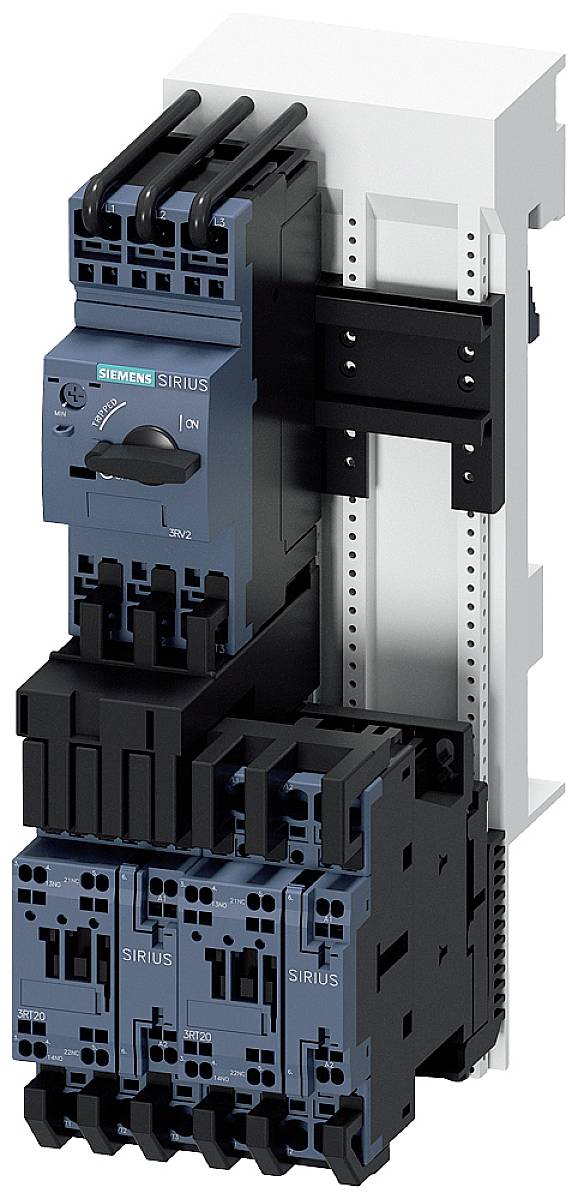

Elektrický stykač s několika vypínači zap/vyp a možnostmi zapojení, namontovaný na bílém držáku.

Elektrická rozvodná skříň otevřená s viditelnými dráty a komponenty, vedle deštěm smočené okno s rozmazanými stroji v pozadí.

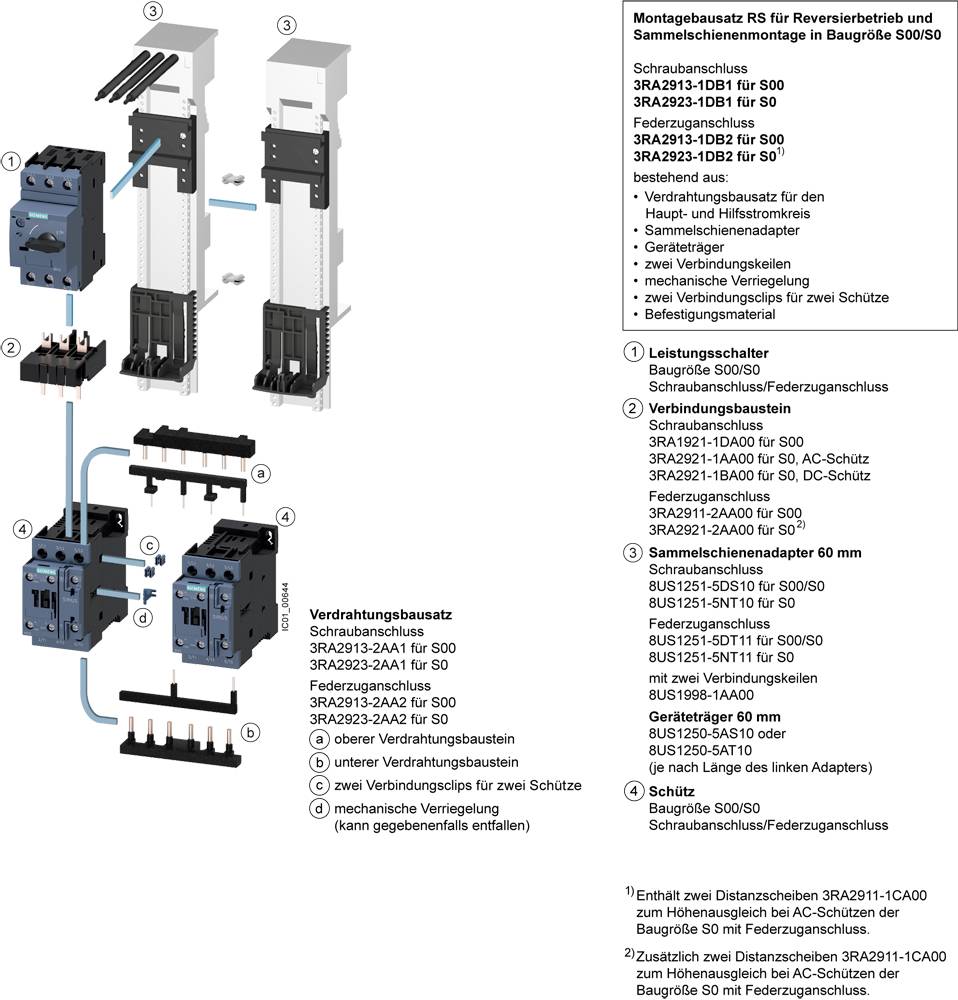

Montážní sada pro revizní provoz s komponenty jako jsou kolejové přípoje a spojovací sady, detailně popsaná pro ochranné spínače S00/S0.

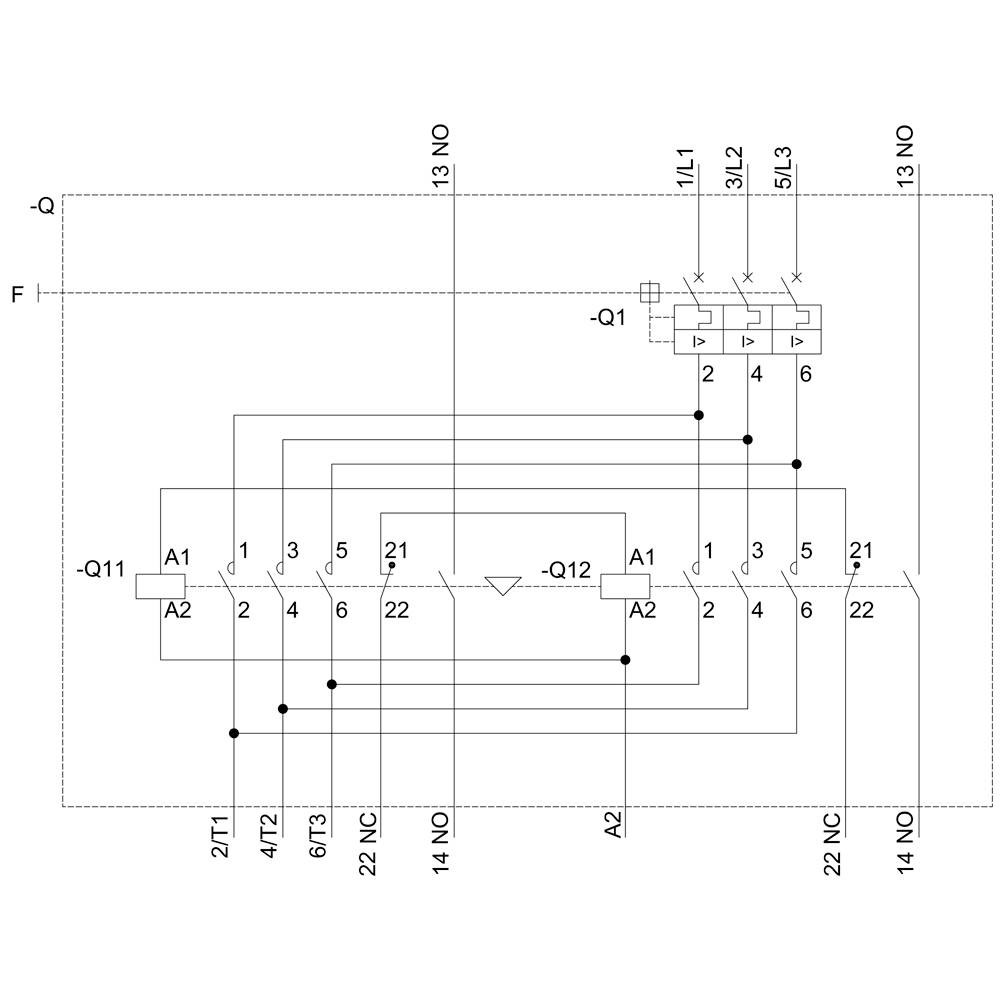

Elektrický schéma systému s několika relé (-Q1, -Q2, -Q12). Zobrazuje propojení a polohy spínačů bez dalších podrobností.

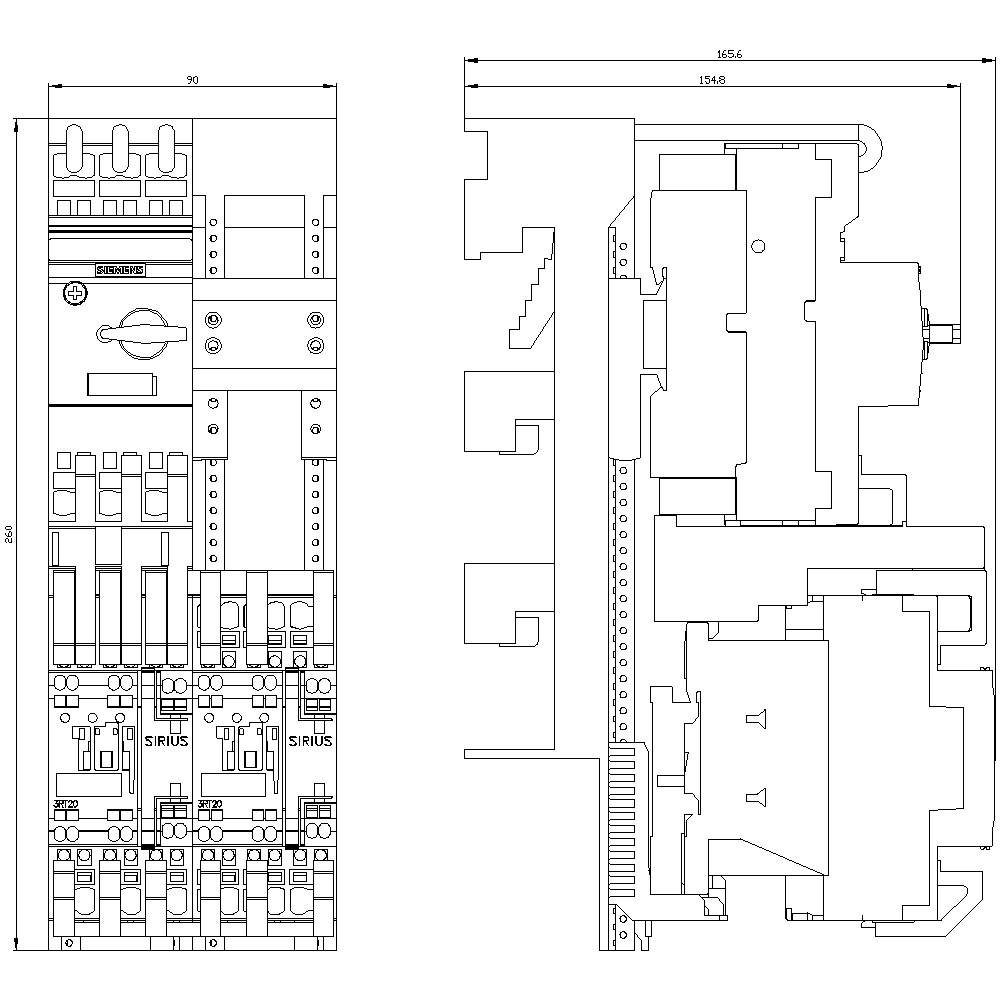

Technický výkres elektrické rozvodné skříně s různými obvody a komponenty, navržený v měřítku s rozměry v milimetrech.

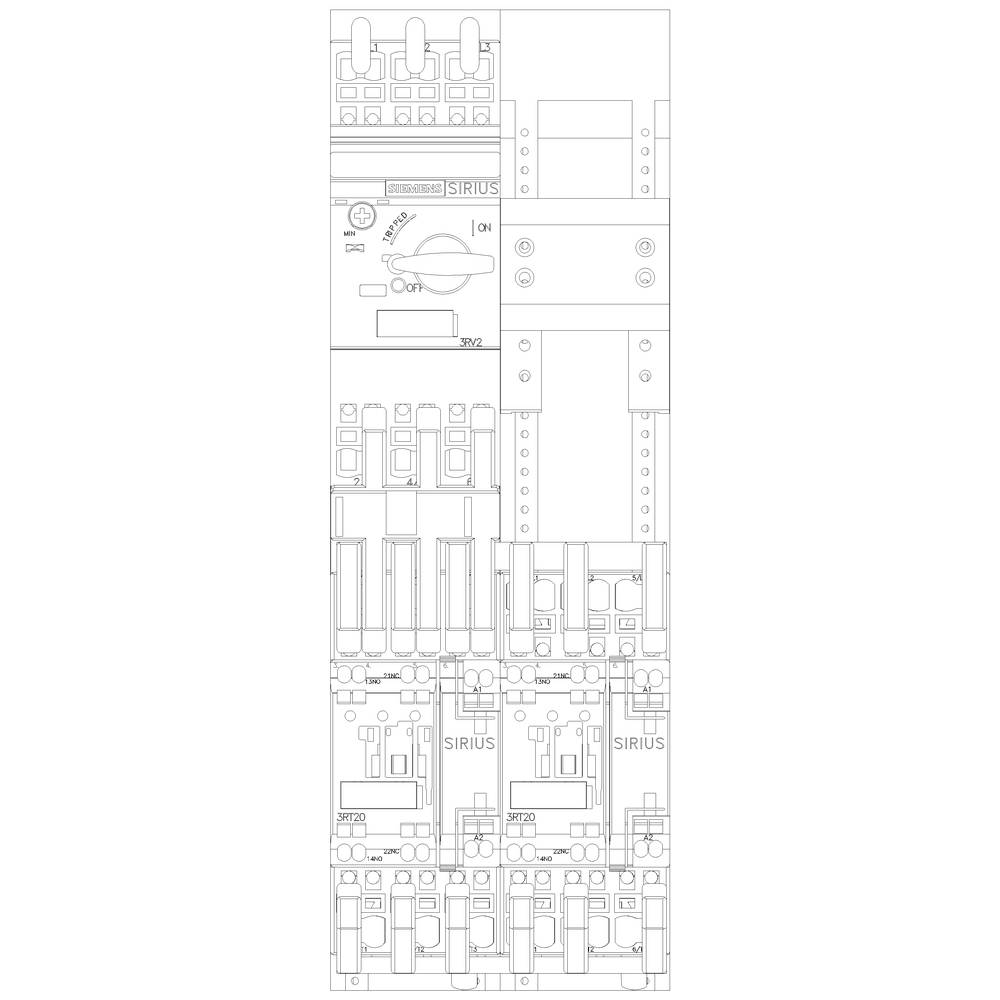

Technický výkres elektrického schématu s několika spínači a pojistkami. Detailně zobrazuje rozmístění elektronických komponentů.

1/6

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 795,00 Kč / kus)

15 795,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: pružinová spojka
Velikost na Verbraucherabzweigs: S0
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 22 A

Výkon motoru při 400 V: 11 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: ve vodorovné poloze pro uchycení na přípojnicový systém 60 mm

Číslo výrobce: 3RA22204CH270AP0

Jmenovitý proud: 22 A

Jmenovitý proud - filtr: 22 A

Typ: 3RA2220-4CH27-0AP0

Výkon motoru při 230 V/ 400 V: 11 kW

Rozm.: (š x v x h) 90 x 260 x 165 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 90 mm

V: 260 mm

Hloubka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 260 mm

: 165 mm

: NE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: ANO

: NE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744452

Doručení: Po 30. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

9 159,00 Kč^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744454

Doručení: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

10 485,00 Kč^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1699318

Doručení: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

9 159,00 Kč^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1744456

Doručení: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

10 485,00 Kč^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1704751

Doručení: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

9 159,00 Kč^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1744457

Doručení: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

10 485,00 Kč^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744458

Doručení: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

9 265,00 Kč^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744460

Doručení: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

10 595,00 Kč^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1699319

Doručení: St 11. 11.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

9 265,00 Kč^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1744462

Doručení: St 11. 11.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

10 595,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744485 Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 11 kW 690 V Jmenovitý proud 22

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744485 Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 11 kW 690 V Jmenovitý proud 22

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S0 16...22 A 230 V AC pružinová spojka pro 60 mm přípojnicové systémy (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+ 1O () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
