Name: Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napaječ pro spotřebiče Výkon motoru při 400 V 22 kW 690 V Jmenovitý proud 45
Brand: Siemens
SKU: 1742187
Availability: BackOrder

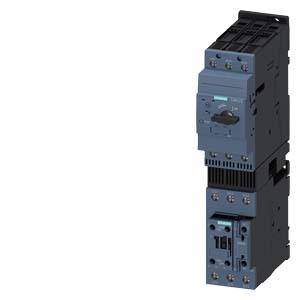

Průmyslové spínací zařízení na bílém pozadí; obdélníková, šedá struktura se šrouby a spínači. Používáno v elektrických systémech.

Pohled do průmyslové strojní linky s otevřenými rozváděči, viditelnými kabely a výrobní halou v pozadí. Déšť na skleněné průčelí.

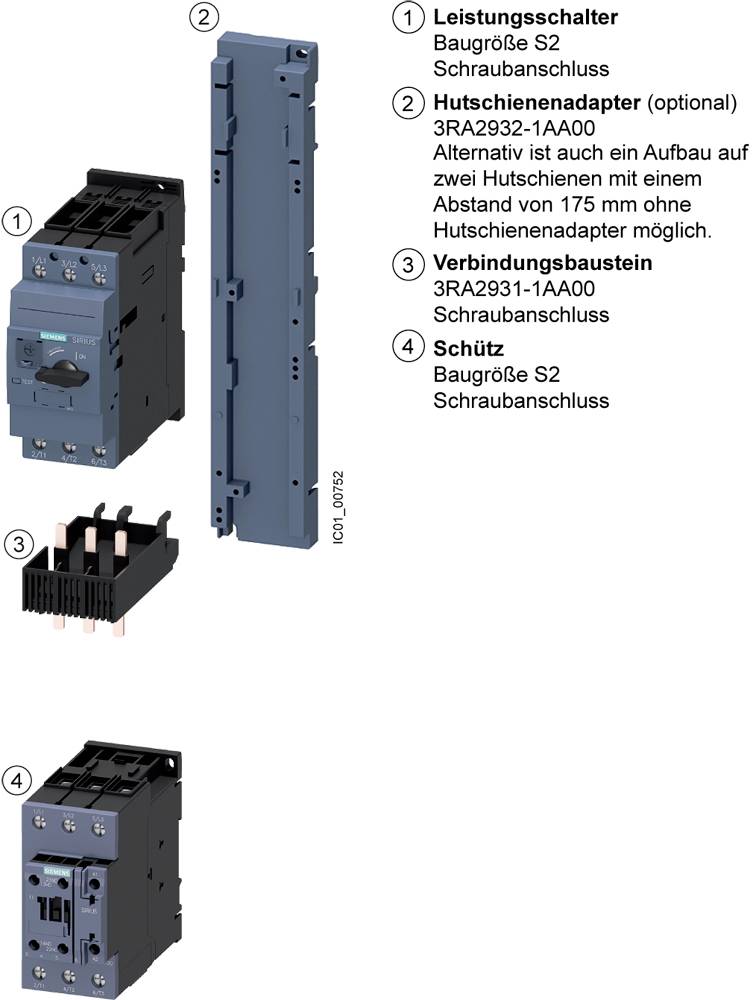

Graf elektrických komponentů: 1) Výkonový jistič, velikost S2, šroubový kontakt, 2) Adaptér na lištu DIN, 3) Propojovací modul, 4) Stykač.

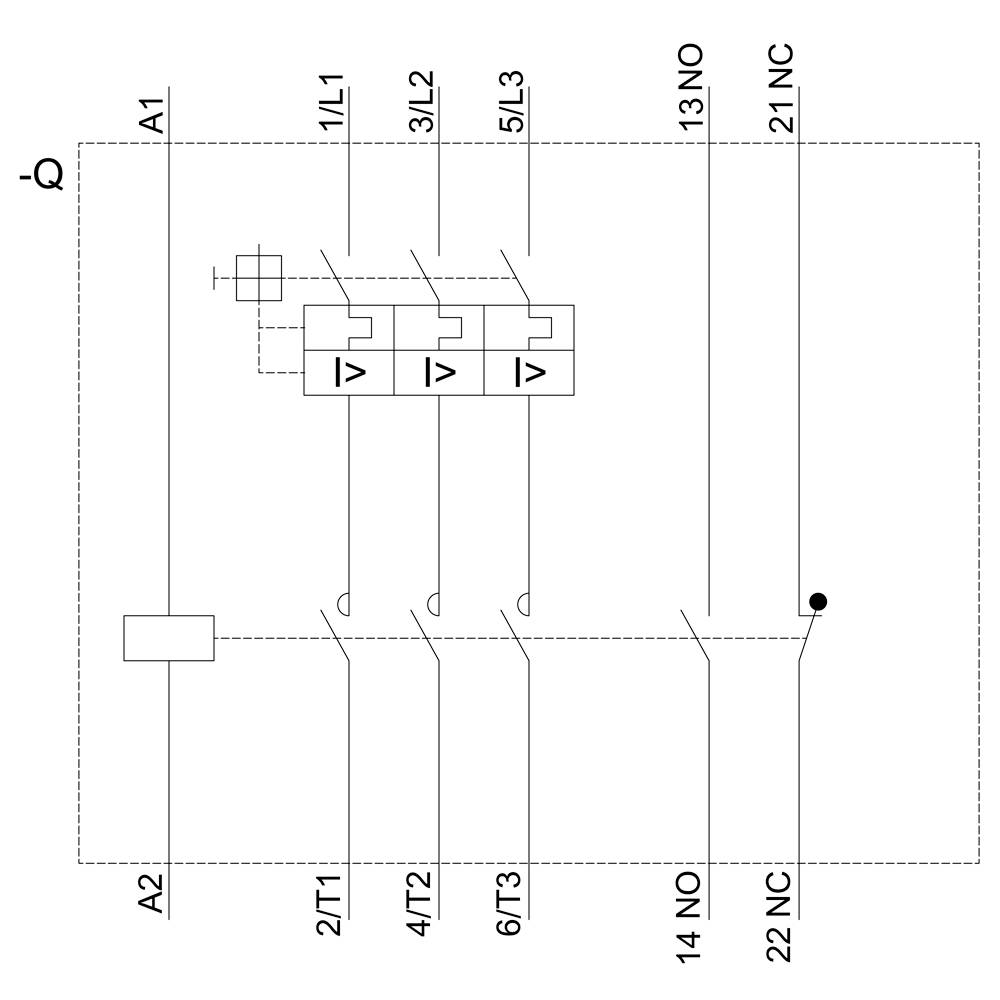

Schéma elektrického zařízení se třemi pojistkami, jedním kontaktem a propojovacími linkami, znázorněné v obdélníkovém diagramu.

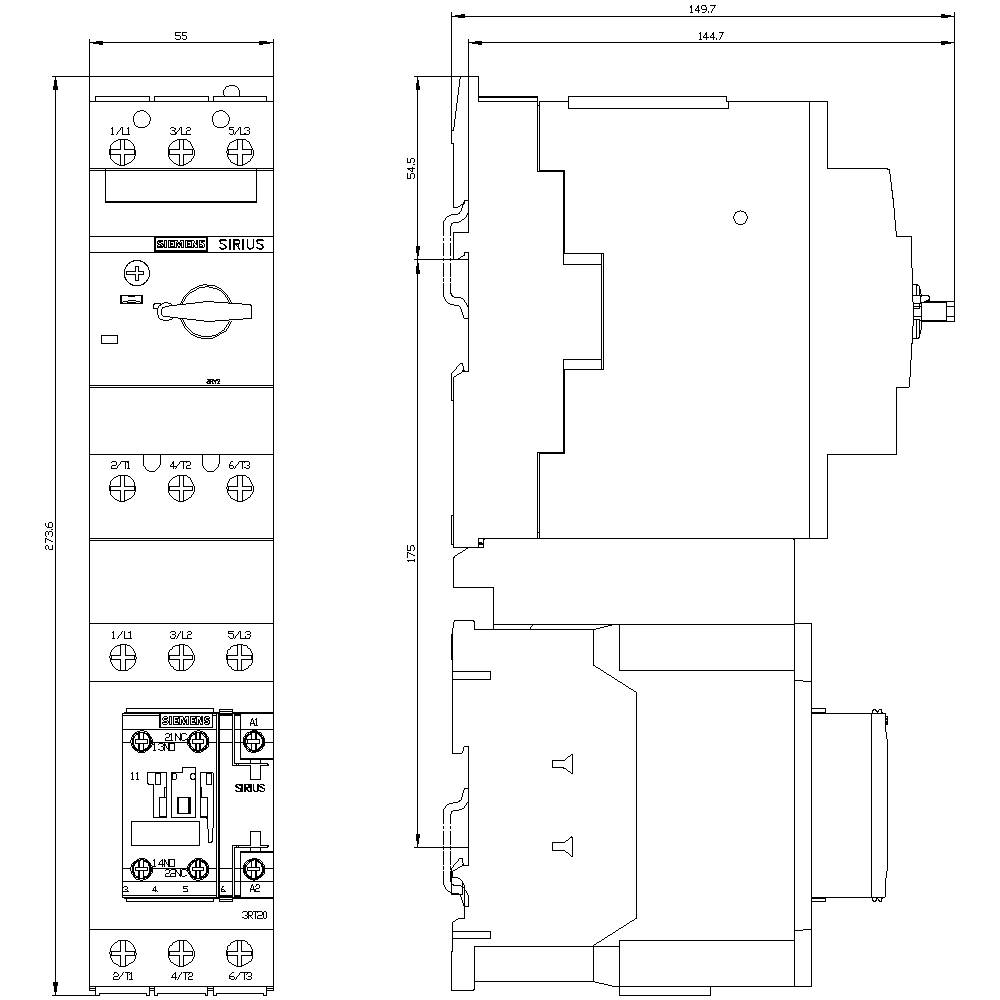

Technický výkres elektrického spínacího zařízení ve dvou pohledech: boční a čelní pohled, s podrobnými rozměry.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 215,00 Kč / kus)

15 215,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: šroubové připojení
Velikost na Verbraucherabzweigs: S2
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V/50 až 60 Hz

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 45 A

Výkon motoru při 400 V: 22 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: šroubové a montáž na din lištu 2 35 mm

Číslo výrobce: 3RA21504VA360AP0

Jmenovitý proud: 45 A

Jmenovitý proud - filtr: 45 A

Typ: 3RA2150-4VA36-0AP0

Výkon motoru při 230 V/ 400 V: 22 kW

Rozm.: (š x v x h) 55 x 274 x 150 mm

Připojení: šroubová svorka

Šířka: 55 mm

V: 274 mm

Hloubka: 150 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 55

: 274 mm

: 150 mm

: NE

: 22 kW

: 1

: 45 A

: 0

: IP20

: CLASS 10

: ANO

: NE

: Screw connection

: Screw connection

: AC

: Other

: 45 A

: 60 °C

: 150000

: 150000

: 100000

: 22000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napaječ pro spotřebiče Výkon motoru při 400 V 22 kW 690 V Jmenovitý proud 45 A

Objednací číslo:1742187

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

45 A

22 kW

Min.: 1

Násobky: 1

15 215,00 Kč^*

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 28 A

Objednací číslo:1742162

Doručení: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

9 955,00 Kč^*

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 28 A

Objednací číslo:1742164

Doručení: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

11 125,00 Kč^*

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 28 A

Objednací číslo:1742166

Doručení: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

10 065,00 Kč^*

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 28 A

Objednací číslo:1748484

Doručení: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

11 285,00 Kč^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 29 A

Objednací číslo:1702888

Doručení: St 11. 11.

Conrad Electronic

29 A

15 kW

Min.: 1

Násobky: 1

9 555,00 Kč^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 napaječ pro spotřebiče Výkon motoru při 400 V 30 kW 690 V Jmenovitý proud 55 A

Objednací číslo:1702889

Doručení: St 11. 11.

Conrad Electronic

55 A

30 kW

Min.: 1

Násobky: 1

14 059,00 Kč^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 napaječ pro spotřebiče Výkon motoru při 400 V 37 kW 690 V Jmenovitý proud 65 A

Objednací číslo:1742171

Doručení: St 11. 11.

Conrad Electronic

65 A

37 kW

Min.: 1

Násobky: 1

15 655,00 Kč^*

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 napaječ pro spotřebiče Výkon motoru při 400 V 18.5 kW 690 V Jmenovitý proud 35 A

Objednací číslo:1742173

Doručení: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

9 975,00 Kč^*

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 napaječ pro spotřebiče Výkon motoru při 400 V 18.5 kW 690 V Jmenovitý proud 35 A

Objednací číslo:1742174

Doručení: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

10 395,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napaječ pro spotřebiče Výkon motoru při 400 V 22 kW 690 V Jmenovitý proud 45

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napaječ pro spotřebiče Výkon motoru při 400 V 22 kW 690 V Jmenovitý proud 45

Popis

Spotřebiče rozbočovací sicherungslos, přímo rozběhový AC 400 V, velikosti S2 35...45 A 230 V AC, 50 Hz šroubové připojení pro montáž na din lištu (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+ 1O () přímý startér SIRIUS 3RA21 k ochraně a startování motorů. Přímo startovací 3RA21 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a ochranné 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA21 uvolnění osvědčená konstrukční řady 3RA11. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
