Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 29
Brand: Siemens
SKU: 1742157
Availability: BackOrder

Elektrický výkonový spínač s několika kabelovými přípojkami, namontovaný vertikálně na kovové konzoli na stěně.

Obraz otevřené rozvodné skříně vedle okna s kapkami deště. Interiérový pohled do továrny s průmyslovými stroji v pozadí.

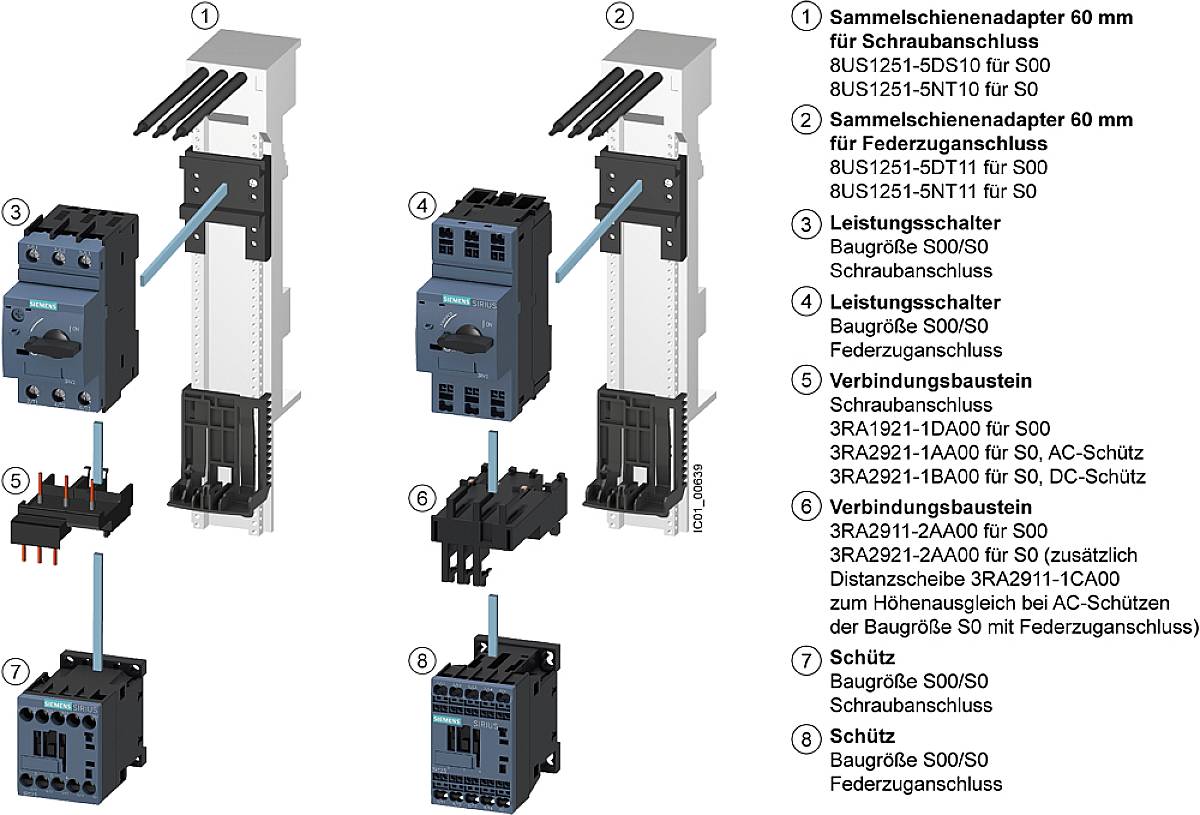

Graf ukazuje montážní návod pro sběrnicové adaptéry a výkonové spínače. Jsou zobrazeny popsané komponenty a jejich pořadí.

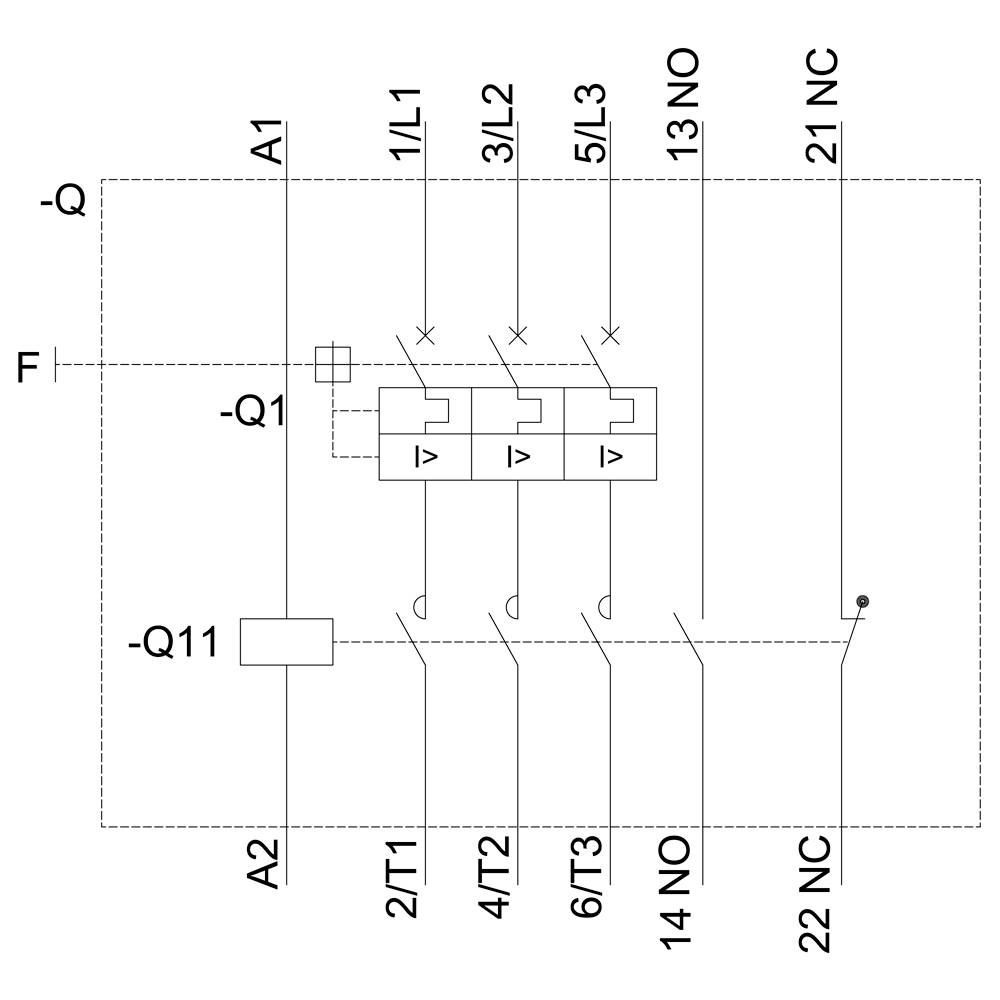

Schéma elektrického systému s několika vodiči a spínači. Hlavní komponenty: Q1, Q11, L1, L2, L3 a svorky A1 a A2.

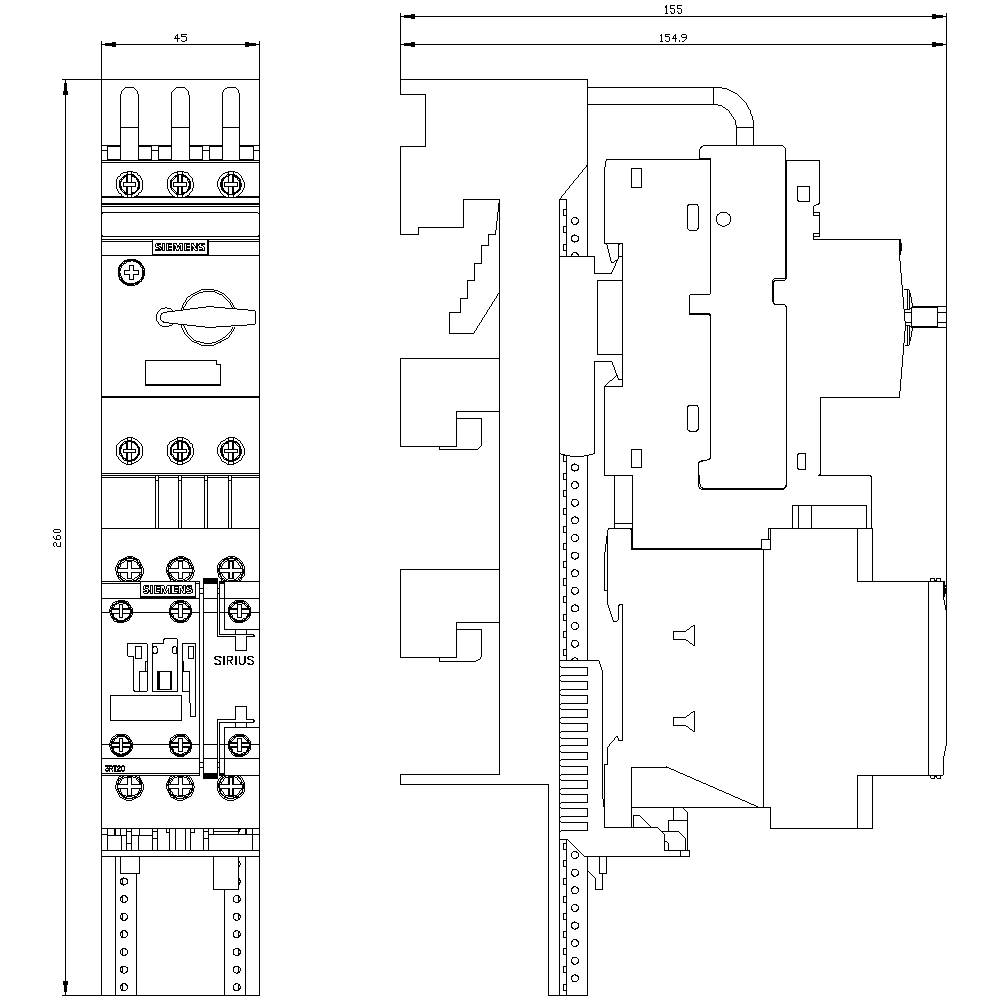

Technický výkres elektrického spínacího zařízení s rozměry. Zobrazuje přední a boční pohled na spínací prvek.

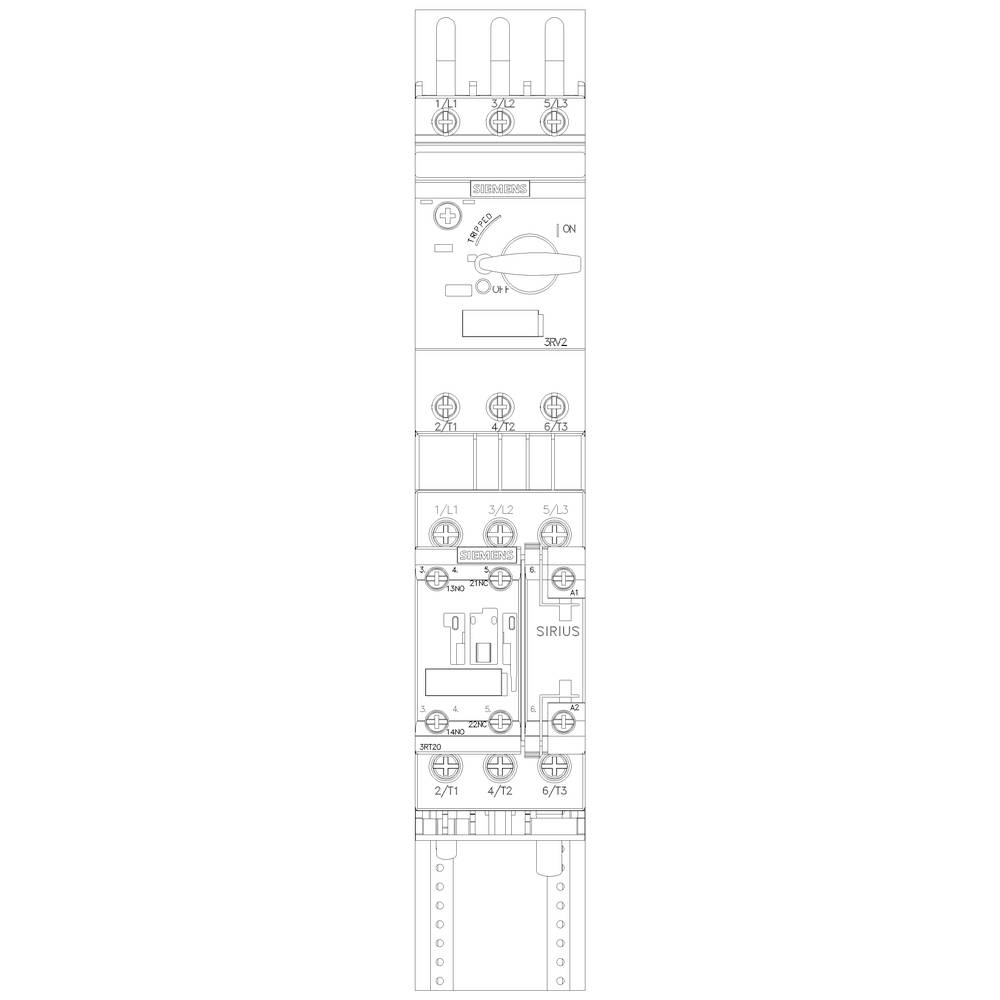

'Schéma zapojení s polohovým spínačem, spínač v poloze 'ZAP'. Připojení na svorky 1A1, 1A2, dále 3L1, 5L2 a 1L1.'

1/6

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 125,00 Kč / kus)

11 125,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: šroubové připojení
Velikost na Verbraucherabzweigs: S0
Provozní frekvence: 50/60 Hz

Napětí motoru: 690 V

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 29 A

Výkon motoru při 400 V: 15 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: ve vodorovné poloze pro uchycení na přípojnicový systém 60 mm

Číslo výrobce: 3RA21204ED270AP0

Jmenovitý proud: 29 A

Jmenovitý proud - filtr: 29 A

Typ: 3RA2120-4ED27-0AP0

Výkon motoru při 230 V/ 400 V: 15 kW

Rozm.: (š x v x h) 45 x 260 x 155 mm

Šířka: 45 mm

V: 260 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 260 mm

: 155 mm

: NE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: 230-230 V

: IP20

: NE

: NE

: CLASS 10

: ANO

: NE

: Screw connection

: Screw connection

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1699353

Doručení: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

5 845,00 Kč^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1699354

Doručení: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

7 305,00 Kč^*

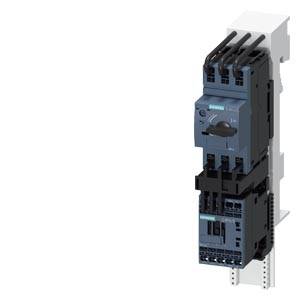

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1744667

Doručení: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

7 409,00 Kč^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744668

Doručení: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

5 445,00 Kč^*

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1741797

Doručení: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

6 639,00 Kč^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1741805

Doručení: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

5 445,00 Kč^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1741815

Doručení: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

6 639,00 Kč^*

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1741817

Doručení: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

5 445,00 Kč^*

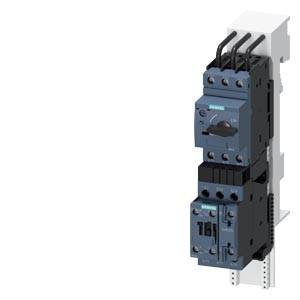

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1741818

Doručení: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

6 639,00 Kč^*

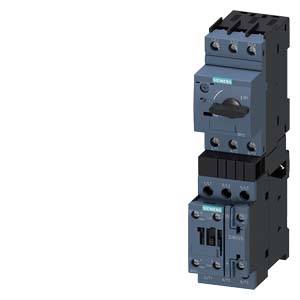

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1741820

Doručení: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

5 709,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 29

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 15 kW 690 V Jmenovitý proud 29

Popis

Spotřebiče rozbočovací sicherungslos, přímo rozběhový AC 400 V, velikosti S0 27,0 - 32,0 A 230 V AC šroubové připojení pro 60 mm přípojnicové systémy (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+ 1O () přímý startér SIRIUS 3RA21 k ochraně a startování motorů. Přímo startovací 3RA21 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a ochranné 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA21 uvolnění osvědčená konstrukční řady 3RA11. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
