Siemens 3NP11631DA14 výkonový odpínač pojistky Velikost pojistky = 3 630 A 690 V/AC 1 ks

Šedý výkonový spínač Siemens SENTRON s několika přípojkami a větracími otvory nahoře, určený pro průmyslové elektrické rozvody.

Ilustrační obrázek

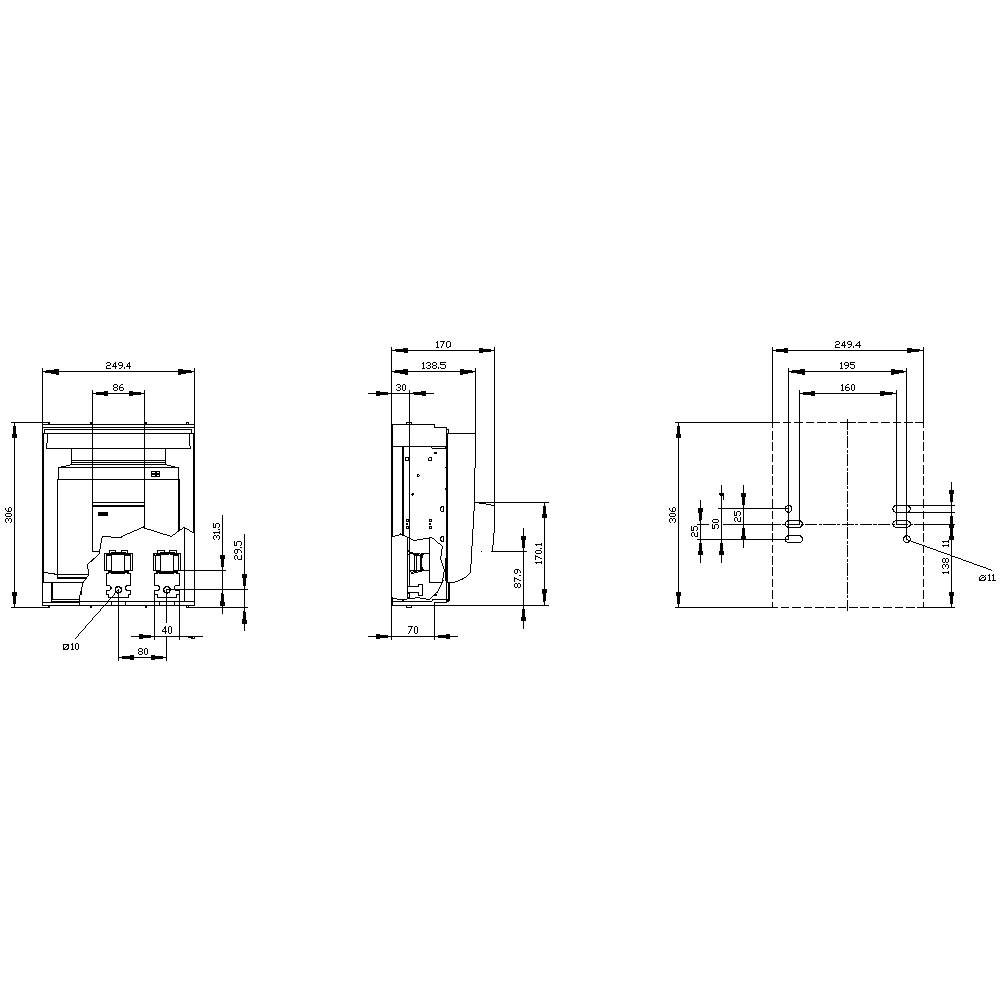

Technický výkres zařízení s čelním, bočním a zadním pohledem, jsou uvedeny rozměry a velikosti.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

630 A

Provedení

Rovina krytu 70 mm

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 830,58 Kč / kus)

8 830,58 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Provedení základního typu: 3NP11
Způsob uchycení: Montážní deska
Montážní poloha: Horizontální/vertikální
STUPEŇ KRYTÍ: IP20, IP30, IP40
Okolní teplota během provozu: -25 °C až +55 °C.
Ztrátový výkon maximálně 234 W.
Provedení kontroly pojistek: Elektronický EFM15
Provedení elektrického připojení pro hlavní elektrický obvod: Kolejnicové připojení
Izolační napětí: 690 V
Systém pojistek: Nožová pojistková vložka NH
Impulsní výdržné napětí: 8 kV
Montáž na podlahu: Ano
Mechanická životnost (8 spínacích cyklů) / typicky: 1000
Zámek: Ano
Hlásič spuštění: Ano
Plombovací: Ano

Provedení: Rovina krytu 70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 3

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 249.4 x 306 x 169.7 mm

Obsah: 1 ks

Jmenovitý proud: 630 A

Jmenovitý proud - filtr: 630 A

Jmenovité napětí: 690 V/AC

Šířka: 249.4 mm

V: 306 mm

Hloubka: 169.7 mm

Ke stažení

List technických údajů

List technických údajů 2864099 Siemens 3NP11631DA14 výkonový odpínač pojistky Velikost pojistky = 3 630 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864099 Siemens 3NP11631DA14 výkonový odpínač pojistky Velikost pojistky = 3 630 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH3, 630 a, pro montáž a montáž na montážní desku, ploché připojení, monitoring pojistek, elektronický EFM15, krycí úroveň 70mm
