Name: Siemens 3NP11531DA11 výkonový odpínač pojistky 3pólový 400 A 690 V/AC 1 ks
Brand: Siemens
SKU: 1703661
Availability: BackOrder

Šedý elektrický ochranný spínač značky Siemens namontovaný v rozvaděči, zobrazující pohled zepředu se zapnutou a vypnutou polohou.

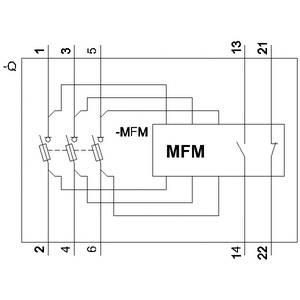

Blokový diagram magnetické složky toku (MFM) s připojovacími body. Znázorňuje propojení mezi různými komponenty obvodu.

Technický výkres elektrického rozvaděče s detaily výšek, šířek a hloubek v milimetrech. Zobrazuje tři pohledy.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

Pólů

Jmenovitý proud - filtr

400 A

Provedení

Krycí úroveň 70 mm

Splňuje RoHS

ano

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 929,00 Kč / kus)

10 929,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 1000
způsob upevnění: montážní deska
provedení elektrického konektoru: lišta připojení
ztrátový výkon: 144 W

Provedení: Krycí úroveň 70 mm

Kategorie produktu: výkonový odpínač pojistky

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 209.4 x 306 x 208 mm

Obsah: 1 ks

Jmenovitý proud: 400 A

Jmenovitý proud - filtr: 400 A

Jmenovité napětí: 690 V/AC

Šířka: 209.4 mm

V: 306 mm

Hloubka: 208 mm

: Other

: 400 A

: 3

: 80 kA

: IP40

: NH1, NH2

: NE

: Rail connection

: NE

: Cover grip

: NE

: ANO

: ANO

: NE

: NE

: 690 V

: ANO

: NE

: Front side

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Siemens 3NP11231BB20 výkonový odpínač pojistky 3fázový Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741201

Doručení: St 11. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

2 225,00 Kč^*

Siemens 3NP11231BB22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1739130

Doručení: St 11. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 175,00 Kč^*

Siemens 3NP11231BB23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741202

Doručení: Čt 19. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

8 879,00 Kč^*

Siemens 3NP11231BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741203

Doručení: St 11. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

2 345,00 Kč^*

Siemens 3NP11231BC22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1700045

Doručení: St 11. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 175,00 Kč^*

Siemens 3NP11231BC23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741204

Doručení: St 20. 1. 2027

Conrad Electronic

160 A

Min.: 1

Násobky: 1

8 879,00 Kč^*

Siemens 3NP11231CA20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741205

Doručení: Po 2. 11.

6 KsConrad Electronic

160 A

Min.: 1

Násobky: 1

1 589,00 Kč^*

Siemens 3NP11231CA22 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741206

Doručení: St 20. 1. 2027

Conrad Electronic

160 A

Min.: 1

Násobky: 1

6 509,00 Kč^*

Siemens 3NP11231CA23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741207

Doručení: St 20. 1. 2027

Conrad Electronic

160 A

Min.: 1

Násobky: 1

8 119,00 Kč^*

Siemens 3NP11231JB20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1703279

Doručení: Čt 10. 12.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

2 225,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1703661 Siemens 3NP11531DA11 výkonový odpínač pojistky 3pólový 400 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1703661 Siemens 3NP11531DA11 výkonový odpínač pojistky 3pólový 400 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH2, 400 a, Pro montáž a montáž na montážní desku, ploché připojení, sledování pojistek: Elektromechanický, krycí rovina 70 mm odpojovač pojistky 3NP až 630 a s vylepšenou ochranou osob a zařízení a komfortní připojovací technikou. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.

Tento text byl přeložen strojově.
