Siemens 3NP11431JC20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 3pólový 250 A 690 V/AC 1

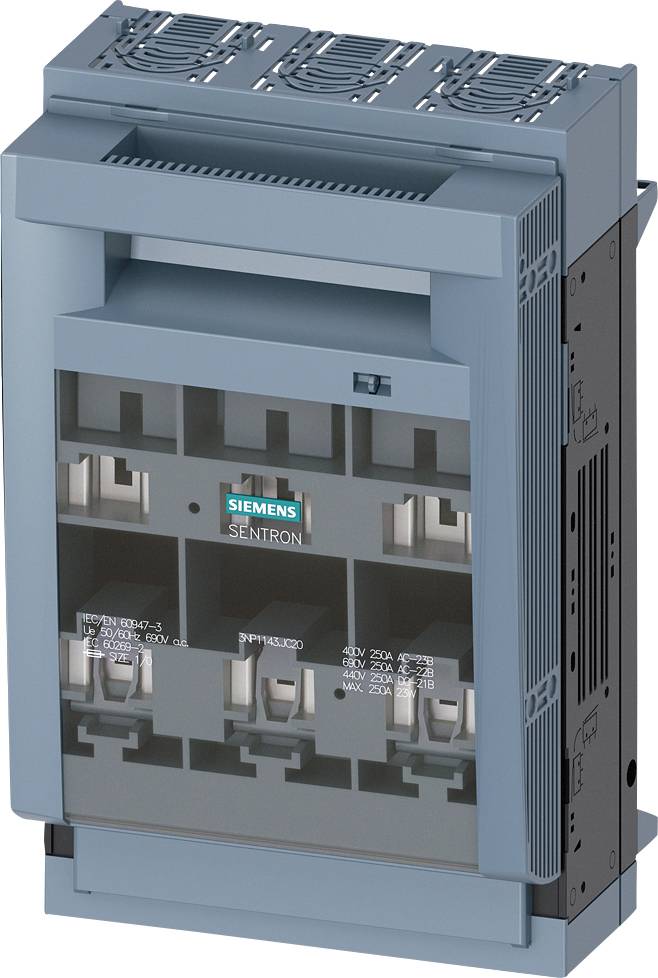

Velký elektrický výkonový spínač v modré barvě, s logem Siemens a označením SENTRON, určený pro průmyslové aplikace.

Schéma zapojení se třemi spínači, očíslovanými 1 až 6, ve třech řadách. Spínače jsou diagonálně uspořádány a propojují horní a dolní kontakty.

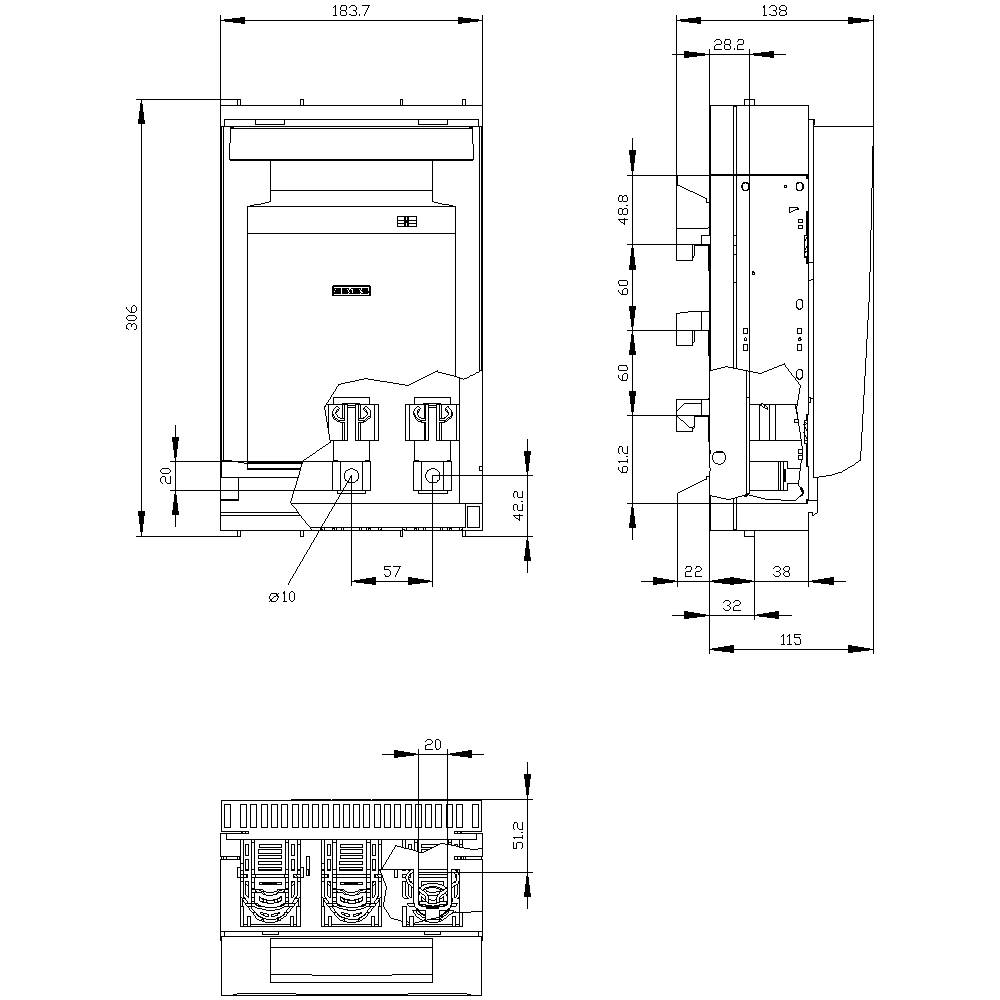

Technický výkres elektrického zařízení s trojúhelníkovým pohledem. Obsahuje podrobné rozměry v milimetrech.

1/3

Kategorie produktu

výkonový odpínač pojistky

Pólů

Jmenovitý proud - filtr

250 A

Provedení

Krycí úrovni 32/70 mm

Splňuje RoHS

ano

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 078,51 Kč / kus)

7 078,51 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 1600
způsob uchycení: sběrnice
provedení elektrického konektoru: rám
ztrátový výkon: 93 W

Provedení: Krycí úrovni 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 183.7 x 306 x 138 mm

Obsah: 1 ks

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Jmenovité napětí: 690 V/AC

Vhodné pro: velikost pojistky 000 - 4

Šířka: 183.7 mm

V: 306 mm

Hloubka: 138 mm

: Other

: 250 A

: 3

: 80 kA

: IP40

: NH0, NH1

: NE

: Frame clamp

: NE

: Cover grip

: NE

: ANO

: NE

: NE

: ANO

: 690 V

: NE

: NE

: Front side

Ke stažení

List technických údajů

List technických údajů 1699056 Siemens 3NP11431JC20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 3pólový 250 A 690 V/AC 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699056 Siemens 3NP11431JC20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 3pólový 250 A 690 V/AC 1

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH1, 250 a, Pro systém přípojnic rittal 60 mm, rámovou svorku, krycí úroveň 32/70mm pojistkový odpojovač 3NP až 630 a s vylepšenou ochranou osob a zařízení a komfortními přípojnými zařízeními. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.
