Ilustrační obrázek

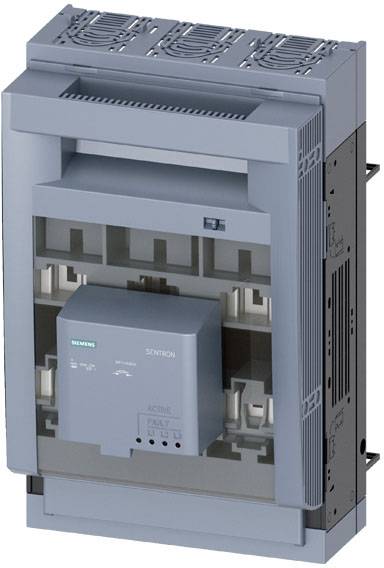

Siemens 3NP11431BC24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks
Kategorie produktu
výkonový odpínač pojistky
velikost pojistky
1
Pólů
3
Jmenovitý proud - filtr
250 A
Provedení
Rovina krytu 32/70 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (10 425,00 Kč / kus)
10 425,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
- Provedení ovladače: Rukojeť víka
- Provedení kontroly pojistek: Elektronický EFM15
- Provedení přípojnice: Tloušťka 5 nebo 10 mm
- Utahovací moment / při šroubové připojení / minimální: 10 Nm
- Utahovací moment / při šroubovacím připojení / max.: 10 Nm
- Typ zařízení: Pro systém přípojnic 8US, 60 mm
- Velikost dělicího jazýčku: 1 a 0
- Způsob upevnění: Přípojnice
- Vhodné pro použití / odpínač: Ano
- Vhodné pro použití / bezpečnostní spínač: Ano
- Vhodné pro použití / údržbové/opravářské spínače: Ano
- Montážní poloha: Horizontální/vertikální
- Mechanická životnost (8 spínacích cyklů) / typicky: 1600
- Poloha/ovládací prvek: Vpředu
- Vybavení / zámek: Ano
- Složka výrobku / hlásič spuštění: Ano
- Produktová stopka / plombovatelná: Ano
- Funkce / zabezpečení: Ano
- Rozšíření výrobku / pomocný spínač: Ano
- Další / volitelné / uzavíratelné: Ano
- Rozšíření výrobku / volitelně / kontrola přepětí: Ano
- Stupeň krytí IP: IP40
- Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
- Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
- Ochrana IP / otevřený: IP20
- Impulsní výdržné napětí: 8 kV
- Okolní teplota / během provozu / minimální: -25 °C.
- Okolní teplota / během provozu / maximálně: 55 °C.
- Ztrátový výkon / maximální: 93 W.
- Stupeň znečištění: 2
- Izolační napětí: 690 V
- Vzdálenost od středu kolejnice: 60 mm
- Šířka sběrné lišty / minimální: 12 mm
- Šířka sběratelné lišty / maximálně: 30 mm
- Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 70 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 185 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 70 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 185 m²
- Připojovací průřez vodiče / pro hlavní kontakty / jemný drát / při kabelové úpravě / minimální: 70 mm²
- Pro hlavní kontakty / jemné dráty / pro střih kabelů / maximálně: 120 m²
- Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 20 x 10 mm
- Provedení
Rovina krytu 32/70 mm
- Kategorie produktu
výkonový odpínač pojistky
- velikost pojistky
1
- Pólů
3
- Splňuje RoHS
ano

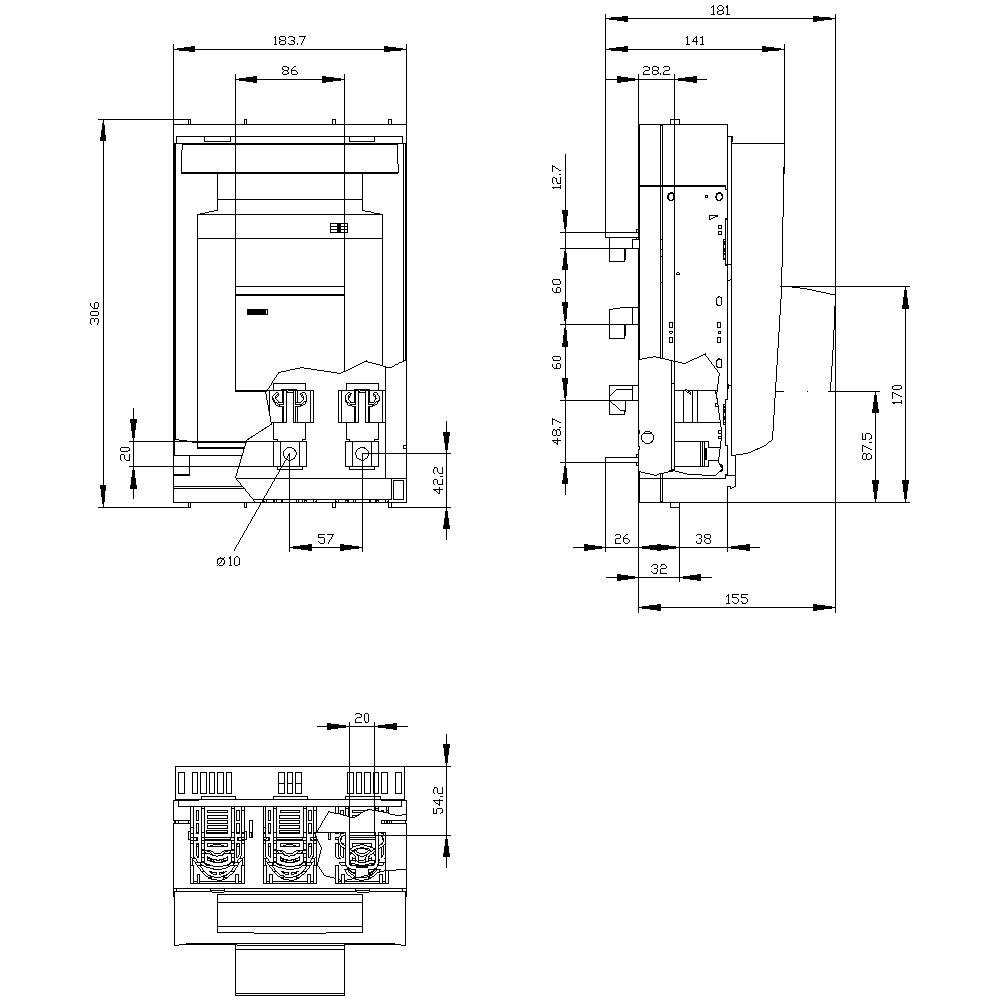

- Rozm.
(š x v x h) 183.7 x 306 x 172.5 mm
- Obsah
1 ks
- Jmenovitý proud
250 A
- Jmenovitý proud - filtr
250 A
- Jmenovité napětí
690 V/AC
- Šířka
183.7 mm
- V
306 mm
- Hloubka
172.5 mm
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2864074 Siemens 3NP11431BC24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2864074 Siemens 3NP11431BC24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks
Popis
SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH1, 250 a, pro systém přípojnic 8US 60 mm, rámovou svorku, bezpečnostní monitoring, elektronický EFM15, krycí úroveň 32/70mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
