Siemens 3NP11341CA20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
výkonový odpínač pojistky
velikost pojistky
00
Pólů
4
Jmenovitý proud - filtr
160 A
Provedení
Rovina krytu 45 mm
Datasheety: (PDF)
Počet
Celková cena (2 450,41 Kč / kus)
2 450,41 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
- Provedení ovladače: Rukojeť víka
- Utahovací moment / při šroubové připojení / minimální: 10 Nm
- Utahovací moment / při šroubovacím připojení / max.: 10 Nm
- Konstrukce přístroje: Pro montáž a montáž na montážní desku
- Velikost dělicího jazýčku: 00 a 000
- Způsob uchycení: Montážní deska
- Vhodné pro použití / odpínač: Ano
- Vhodné pro použití / bezpečnostní spínač: Ano
- Vhodné pro použití / údržbové/opravářské spínače: Ano
- Montážní poloha: Horizontální/vertikální
- Mechanická životnost (8 spínacích cyklů) / typicky: 2000
- Poloha/ovládací prvek: Vpředu
- Vybavení / zámek: Ano
- Produktová stopka / plombovatelná: Ano
- Rozšíření výrobku / pomocný spínač: Ano
- Další / volitelné / uzavíratelné: Ano
- Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
- Další informace / volitelné / kontrola fázového výpadku: Ano
- Rozšíření výrobku / volitelně / kontrola přepětí: Ano
- Stupeň krytí IP: IP40
- Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
- Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
- Ochrana IP / otevřený: IP20
- Impulsní výdržné napětí: 8 kV
- Okolní teplota / během provozu / minimální: -25 °C.
- Okolní teplota / během provozu / maximálně: 55 °C.
- Ztrátový výkon / maximální: 56 W.
- Stupeň znečištění: 3
- Izolační napětí: 690 V
- Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 6 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 70 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 6 m²
- Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 70 m²
- Připojovací průřez vodiče / pro hlavní kontakty / jemný drát / při kabelové úpravě / minimální: 6 mm²
- Pro hlavní kontakty / jemné dráty / pro střih kabelů / maximálně: 50 m²
- Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 9 x 12 mm
- Provedení
Rovina krytu 45 mm
- Kategorie produktu
výkonový odpínač pojistky
- velikost pojistky
00
- Pólů
4
- Splňuje RoHS
ano

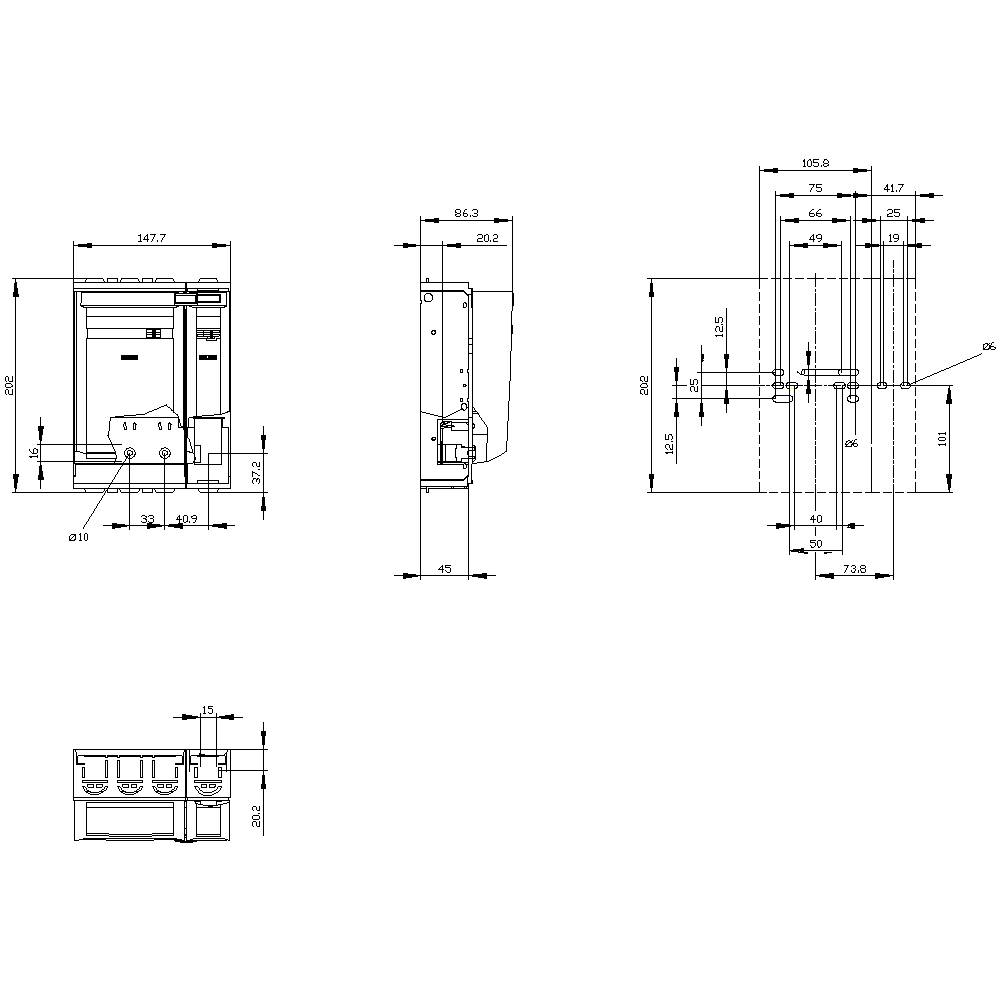

- Rozm.
(š x v x h) 147.7 x 202 x 86.5 mm
- Obsah
1 ks
- Jmenovitý proud
160 A
- Jmenovitý proud - filtr
160 A
- Jmenovité napětí
690 V/AC
440 V/DC
- Šířka
147.7 mm
- V
202 mm
- Hloubka
86.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2864069 Siemens 3NP11341CA20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2864069 Siemens 3NP11341CA20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks
Popis
SENTRON, pojistkový odpojovač 3NP1, 4-pólový, NH00, 160 a, pro montáž a montáž na montážní desku, rámovou svorku, krycí rovinu 45 mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
