Siemens 3NP11341BC20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks

Šedá elektronická komponenta, pravděpodobně rozvaděč, s několika přípojkami a nápisem 'Siemens'.

Ilustrační obrázek

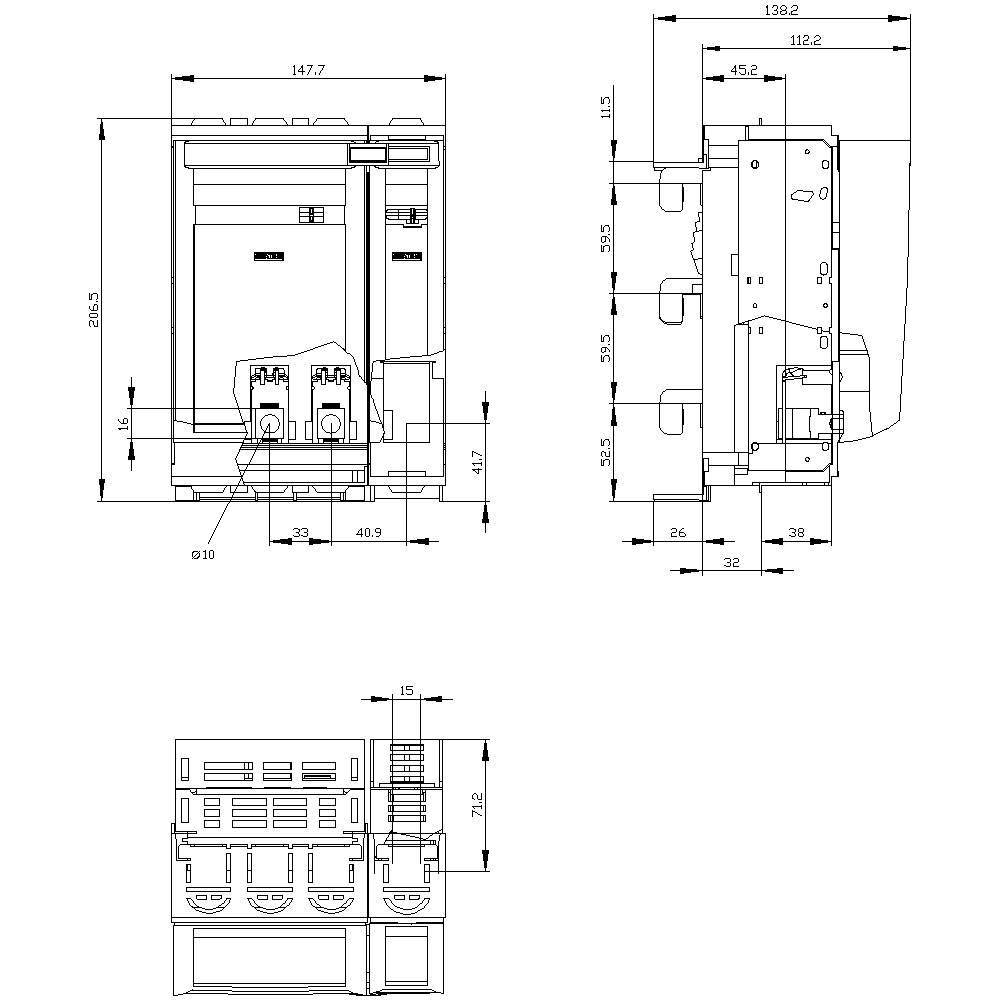

Technický výkres elektrického rozvaděče s předním, bočním a pohledem shora. Rozměry v milimetrech. Zobrazeny konstrukční detaily a komponenty.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

160 A

Provedení

Rovina krytu 32/70 mm

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 301,65 Kč / kus)

3 500,00 Kč

-6 %

3 301,65 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
Provedení ovladače: Rukojeť víka
Provedení přípojnice: Tloušťka 5 nebo 10 mm
Utahovací moment / při šroubové připojení / minimální: 10 Nm
Utahovací moment / při šroubovacím připojení / max.: 10 Nm
Typ zařízení: Pro systém přípojnic 8US, 60 mm
Velikost dělicího jazýčku: 00 a 000
Způsob upevnění: Přípojnice
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 2000
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Produktová stopka / plombovatelná: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Další informace / volitelné / kontrola fázového výpadku: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 56 W.
Stupeň znečištění: 3
Izolační napětí: 690 V
Vzdálenost od středu kolejnice: 60 mm
Šířka sběrné lišty / minimální: 12 mm
Šířka sběratelné lišty / maximálně: 30 mm
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 6 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 70 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 6 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 70 m²
Připojovací průřez vodiče / pro hlavní kontakty / jemný drát / při kabelové úpravě / minimální: 6 mm²
Pro hlavní kontakty / jemné dráty / pro střih kabelů / maximálně: 50 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 9 x 12 mm

Provedení: Rovina krytu 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 00

Pólů: 4

Splňuje RoHS: ano

Rozm.: (š x v x h) 147.6 x 206.2 x 137.5 mm

Obsah: 1 ks

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Jmenovité napětí: 690 V/AC
440 V/DC

Šířka: 147.6 mm

V: 206.2 mm

Hloubka: 137.5 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2864067 Siemens 3NP11341BC20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864067 Siemens 3NP11341BC20 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 4-pólový, NH00, 160 a, pro systém přípojnic 8US 60 mm, rámová svorka, krycí úroveň 32/70mm
