Siemens 3NP11331BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

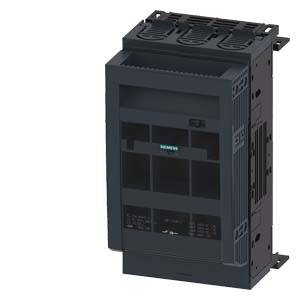

Černý výkonový ochranný spínač v pouzdře, typicky používaný pro elektrické ochranné obvody v průmyslových aplikacích.

Ilustrační obrázek

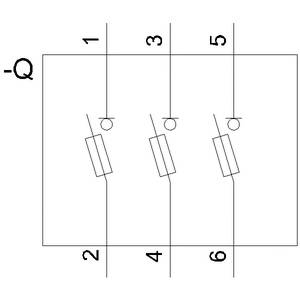

Schéma zapojení se třemi vertikálními spínači, očíslovanými od 1 do 6. Spínače jsou umístěny příčně v obdélníku, označení '-Q'.

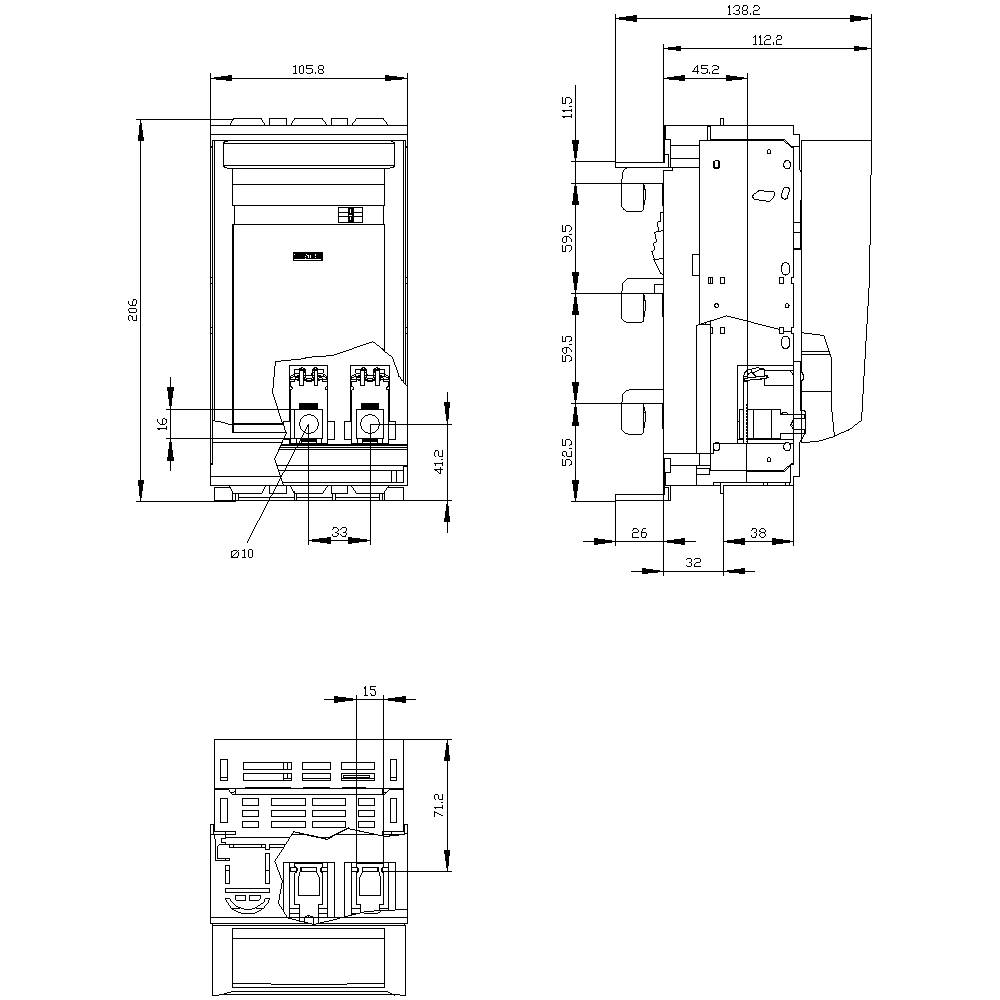

Technický výkres elektrického spínače s kótami ve třech pohledech: čelní pohled, boční pohled a pohled shora.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

Pólů

Jmenovitý proud - filtr

160 A

Provedení

Krycí úrovni 32/70 mm

Splňuje RoHS

ano

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Počet

Celková cena (2 445,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 2000
způsob uchycení: sběrnice
provedení elektrického konektoru: rám
ztrátový výkon: 51 W

Provedení: Krycí úrovni 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 105.8 x 206.2 x 137.5 mm

Obsah: 1 ks

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Jmenovité napětí: 690 V/AC

Šířka: 105.8 mm

V: 206.2 mm

Hloubka: 137.5 mm

: Other

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: NE

: Frame clamp

: NE

: Cover grip

: NE

: ANO

: NE

: NE

: ANO

: 690 V

: NE

: NE

: Front side

Ke stažení

List technických údajů

List technických údajů 1741221 Siemens 3NP11331BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741221 Siemens 3NP11331BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH00, 160 a, Pro systém přípojnic 8US 60 mm, rámová svorka, krycí úroveň 32/70mm pojistkového odpínače 3NP až 630 a s vylepšenou ochranou osob a zařízení a pohodlná připojovací technika. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.

Tento text byl přeložen strojově.
