Name: Siemens 3NA7107 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 1 20 A 500 V 3 ks
Brand: Siemens
SKU: 1741320
Availability: BackOrder

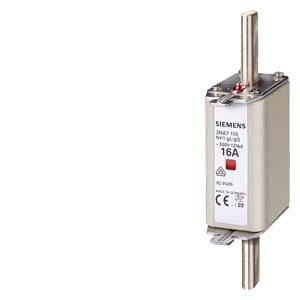

Je vidět pojistkový vložek SIEMENS NH s hodnotou 16A, vhodný pro napětí 500V/690V. Zařízení je vestavěno v kovovém pouzdře.

Technický výkres mechanické součásti s rozměry: šířka 459, výška 184, hloubka 132. Pohled shora níže zobrazuje upevňovací body.

1/2

Ilustrační obrázek

Kategorie produktu

sada pojistek

velikost pojistky

Jmenovitý proud - filtr

20 A

Splňuje RoHS

ano

Obsah

3 ks

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 3 ks)

Celková cena (228,33 Kč / kus)

685,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: sada pojistek

velikost pojistky: 1

Splňuje RoHS: ano

Obsah: 3 ks

Jmenovitý proud: 20 A

Jmenovitý proud - filtr: 20 A

Vypínání: 120 kA

Třída obsluhy: gG

Jmenovité napětí: 500 V

Vhodné pro: velikost pojistky 000 - 4

Šířka: 30 mm

: AC/DC

: 20 A

: 500 V

: 120 A

: gL/gG (cable protection/equipment protection)

: Combination fuse status indicator

: 500

: 440

: 2.72

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

velikost pojistky

Siemens 3NA3001 sada pojistek s mechanickým ukazatelem zajištění Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 6 A 500 V 3 ks

Objednací číslo:1743018

Doručení: St 11. 11.

Conrad Electronic

6 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3003 sada pojistek Velikost pojistky = 0 10 A 500 V 3 ks

Objednací číslo:1743019

Doručení: St 11. 11.

Conrad Electronic

10 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3005 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 16 A 500 V 3 ks

Objednací číslo:1743020

Doručení: St 11. 11.

Conrad Electronic

16 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3007 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 20 A 500 V 3 ks

Objednací číslo:1743021

Doručení: St 11. 11.

Conrad Electronic

20 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3010 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 25 A 500 V 3 ks

Objednací číslo:1743022

Doručení: St 11. 11.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

889,00 Kč^*

Siemens 3NA3012 sada pojistek s mechanickým ukazatelem zajištění Velikost pojistky = 0 32 A 500 V 3 ks

Objednací číslo:1743023

Doručení: St 11. 11.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3017 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 40 A 500 V 3 ks

Objednací číslo:1743176

Doručení: St 11. 11.

Conrad Electronic

40 A

Min.: 1

Násobky: 1

929,00 Kč^*

Siemens 3NA3022 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 0 63 A 500 V 3 ks

Objednací číslo:1748492

Doručení: Po 2. 11.

4 Set(y)Conrad Electronic

63 A

Min.: 1

Násobky: 1

1 005,00 Kč^*

Siemens 3NA3024 sada pojistek Velikost pojistky = 0 80 A 500 V 1 ks

Objednací číslo:1704482

Doručení: Po 2. 11.

9 KsConrad Electronic

80 A

Min.: 1

Násobky: 1

365,00 Kč^*

Siemens 3NA3032 sada pojistek Velikost pojistky = 0 125 A 500 V 1 ks

Objednací číslo:1698870

Doručení: St 11. 11.

Conrad Electronic

125 A

Min.: 3

Násobky: 1

335,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741320 Siemens 3NA7107 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 1 20 A 500 V 3 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741320 Siemens 3NA7107 sada pojistek Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 1 20 A 500 V 3 ks

Popis

Pojistková vložka NH, NH1, in: 20 a, gG, UN AC: 500 v, UN DC: 440 v, kombinované detektory, napájecí úchytky NH pojistkového systému 3NA, 3ND pro selektivní ochranu vedení a zařízení. Pojistkový systém NH značky Siemens je důležitou součástí ochranných komponent SENTRON pro elektroinstalace a nabízí efektivní ochranu osob, zařízení a zařízení díky bezpečnému vypnutí v případě přetížení a zkratu. Ve srovnání se spínači na ochranu vodičů lze realizovat vyšší zkratové proudy při současném lepším omezení proudu. Systém nožových pojistkových vložek NH se vyznačuje především: 1. Kombinovaná matice signalizuje vypnutí pojistky jasnou změnou barvy z červené na bílou. 2. Větší bezpečnost při výměně díky izolovaným úchytům. 3. Vysoká selektivita při nízkých nákladech. 4. Dlouhodobý a bezpečný provoz díky postříbřeným kontaktním nožům. 5. Pojistky 2 a až 1250 a a ve konstrukčních velikostech 000, 00, 0, 1, 2, k dispozici 3, 4 a 4a.

Tento text byl přeložen strojově.
