Name: Siemens 3KF53800MF51 výkonový odpínač Velikost pojistky = 1 850 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864053
Availability: BackOrder

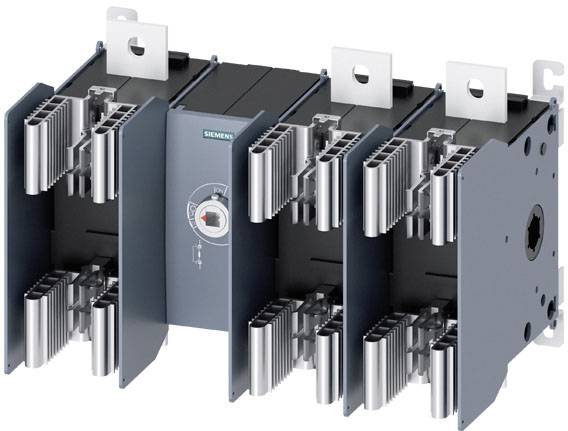

Třípólový výkonový vypínač Siemens s chladicími žebry a centrálním otočným ovladačem pro řízení elektrického výkonu.

Schéma zapojení třífázového stykače s cívkou. Kontakty 1-2, 3-4, 5-6 jsou propojeny přerušovanou čarou.

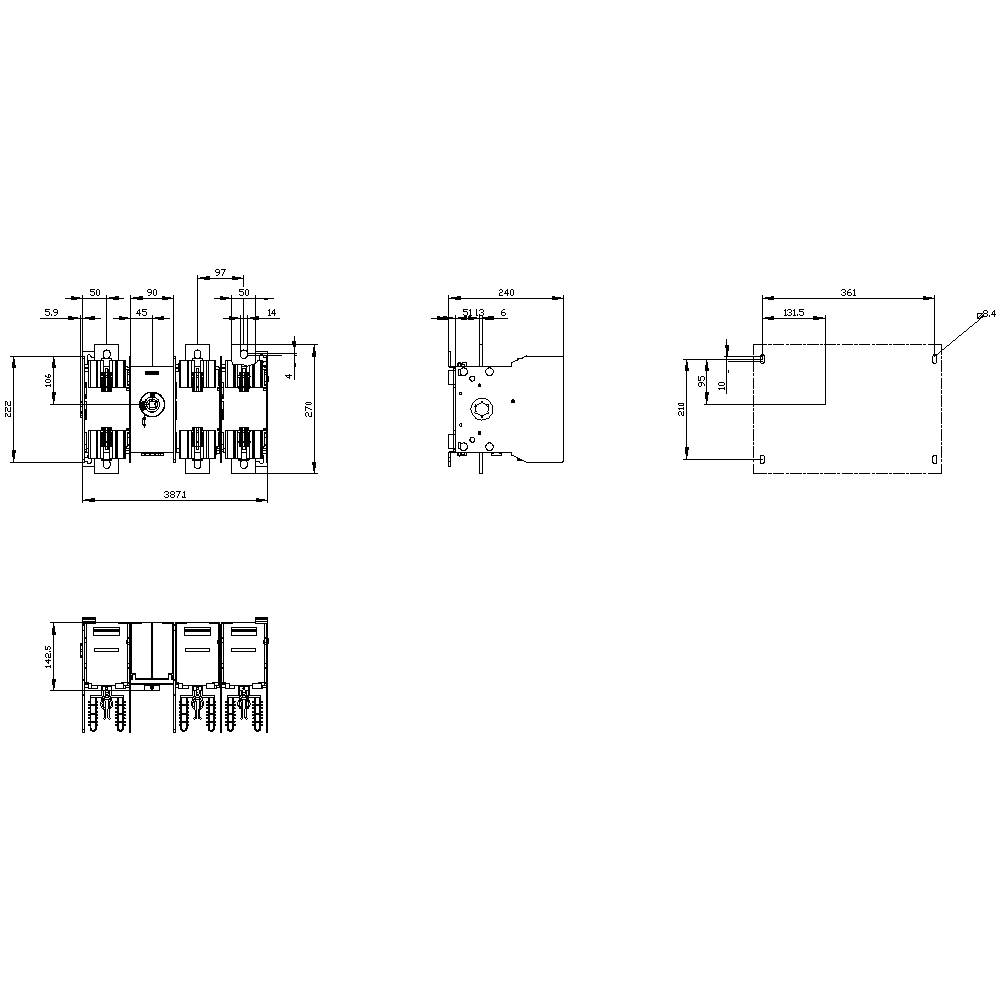

Technický výkres mechanické součásti s několika pohledy, kótováním a specifikacemi. Návrhy zobrazují boční a půdorysné pohledy.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

velikost pojistky

Pólů

Jmenovitý proud - filtr

850 A

Provedení

Odpínač s pojistkou 3KF

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (43 825,00 Kč / kus)

43 825,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Ploché připojení
Provedení zobrazení / pro indikátor spínací polohy otočný pohon spojky dveří: ZKOUŠKA ON-OFF
Uspořádání elektrického připojení / hlavního obvodu: Nahoru a dolů
Počet spínacích kontaktů / pro pomocné kontakty: 8
Počet rozpínacích kontaktů / pro pomocné kontakty: 8
Utahovací moment / při šroubové připojení / minimální: 50 Nm
Utahovací moment / při šroubovacím připojení / max.: 75 Nm
Konstrukce zařízení: Pevná montáž
Velikost dělicího jazýčku: 3 a 2
Velikost spínače pro odpojení zátěže: 5
Podmíněné zkratové proudy (IQ): 100000 A.
Způsob uchycení: Montáž na podlahu
Provozní výkon / při AC-23 a / při 400 v: 400000 W.
Provozní výkon / při AC-23 a / při 690 v: 800 kW
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinace spínačů + AM pojistka / max.: 46590 A.
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinovaného spínače + skleněná pojistka / maximální přípustný proud: 62900 A.
Propustný proud / při zavřeném spínači / pro kombinovaný spínač + pojistka / při 500 v / max. Přípustný: 62900 A.
Propustný proud / pojistka / při 400 v / maximálně přípustný: 77400 A.
Propustný proud / pojistka / při 690 v / maximálně přípustný: 77400 A.
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / VYPÍNAČ NOT: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: libovolná
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 440 v: 1500
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 1000
Elektrická životnost (spínacích cyklů) / DC-23 a / při 440 v: 500
Mechanická životnost (8 spínacích cyklů) / typicky: 6000
Izolační napětí (UI): 1000 V.
Poloha/ovládací prvek: Vpředu
Poloha/spínací pohon: Po prvním pólu
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Ochrana IP: IP00
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP00
Impulsní výdržné napětí: 12 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 70 °C.
Ztrátový výkon / maximální: 405 W.
Stupeň znečištění: 3
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46234: 1x (25... 240 m²), 2x (25... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0... kcmil 300)
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46235: 1x (25... 300 m²), 2x (25... 300 m²)
Typy připojitelných průřezů vodičů / pro měděné lišty: 2x (50 x 5 mm²)

Provedení: Odpínač s pojistkou 3KF

Kategorie produktu: výkonový odpínač

velikost pojistky: 1

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 396.9 x 270 x 240 mm

Obsah: 1 ks

Jmenovitý proud: 850 A

Jmenovitý proud - filtr: 850 A

Jmenovité napětí: 690 V/AC

Šířka: 396.9 mm

V: 270 mm

Hloubka: 240 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2864053 Siemens 3KF53800MF51 výkonový odpínač Velikost pojistky = 1 850 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864053 Siemens 3KF53800MF51 výkonový odpínač Velikost pojistky = 1 850 A 690 V/AC 1 ks

Popis

Odpínač s pojistkou 3KF SITOR, 800A, Baugr. 5, 3 pólů, pro nožová pojistková vložka NH vel. 2 a 3 pro polovodičovou ochranu, čelní pohon, středový přístroj bez rukojeti, ploché připojení bez pojistky
