Name: Siemens 3KF43400MF51 výkonový odpínač Velikost pojistky = 1 400 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864051
Availability: BackOrder

Elektrický spínací přístroj s kovovými svorkami a centrálním ovládacím prvkem, používaný pro řízení elektrických obvodů.

Elektrické schéma se třemi paralelně zapojenými rezistory. Shora dolů vede šest propojení: 1, 3, 5 nahoře; 2, 4, 6 dole.

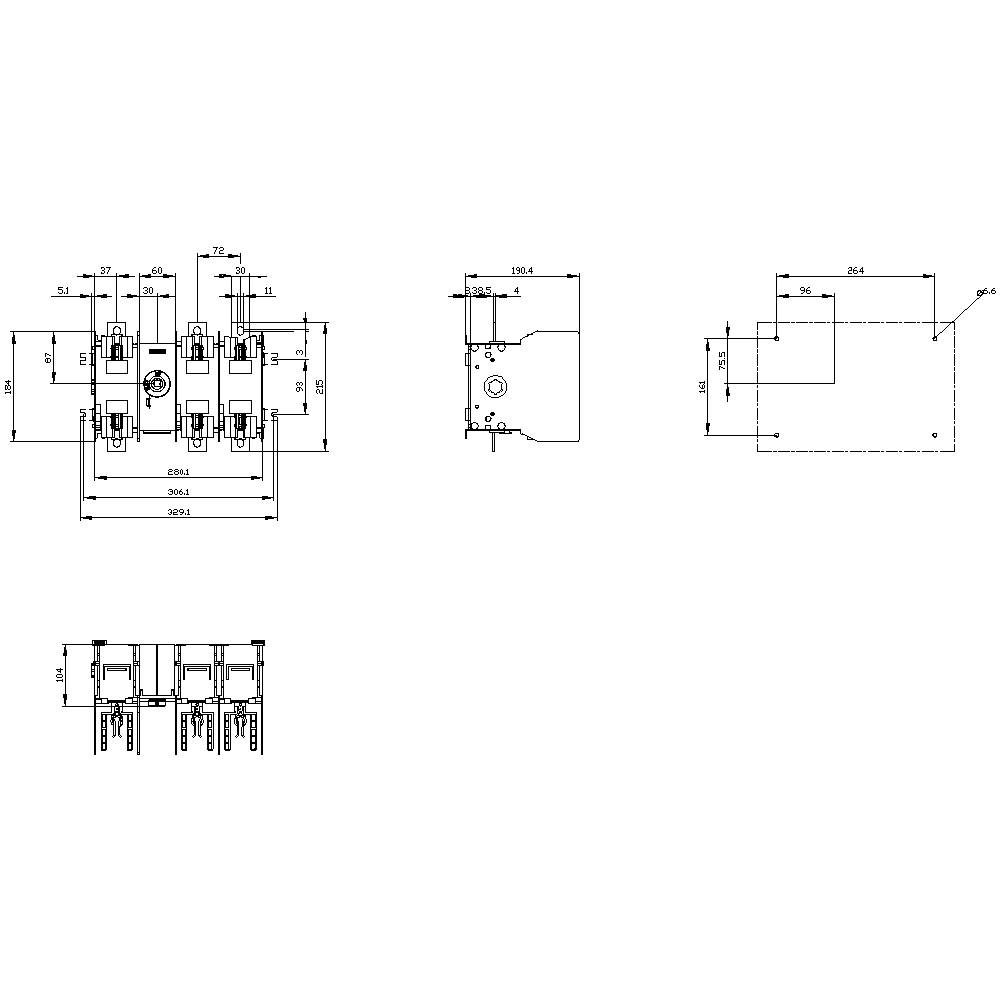

Technický výkres elektronické součástky s rozměry v milimetrech. Pohled zepředu a z boku s detailními rozměry.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

velikost pojistky

Pólů

Jmenovitý proud - filtr

400 A

Provedení

Odpínač s pojistkou 3KF

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (19 109,00 Kč / kus)

19 109,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Ploché připojení
Provedení zobrazení / pro indikátor spínací polohy otočný pohon spojky dveří: ZKOUŠKA ON-OFF
Uspořádání elektrického připojení / hlavního obvodu: Nahoru a dolů
Počet spínacích kontaktů / pro pomocné kontakty: 8
Počet rozpínacích kontaktů / pro pomocné kontakty: 8
Utahovací moment / při šroubové připojení / minimální: 30 Nm
Utahovací moment / při šroubovacím připojení / max.: 44 Nm
Konstrukce zařízení: Pevná montáž
Velikost dělicího jazýčku: 2 a 1
Velikost spínače pro odpojení zátěže: 4
Podmíněné zkratové proudy (IQ): 100000 A.
Způsob uchycení: Montáž na podlahu
Provozní výkon / při AC-23 a / při 400 v: 220000 W.
Provozní výkon / při AC-23 a / při 690 v: 400 kW
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinace spínačů + AM pojistka / max.: 41140 A.
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinovaného spínače + skleněná pojistka / maximální přípustný proud: 41140 A.
Propustný proud / při zavřeném spínači / pro kombinovaný spínač + pojistka / při 500 v / max. Přípustný: 39400 A.
Propustný proud / pojistka / při 400 v / maximálně přípustný: 37100 A.
Propustný proud / pojistka / při 690 v / maximálně přípustný: 47000 A.
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / VYPÍNAČ NOT: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: libovolná
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 440 v: 3000
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 2000
Elektrická životnost (spínacích cyklů) / DC-23 a / při 440 v: 1000
Mechanická životnost (8 spínacích cyklů) / typicky: 8000
Izolační napětí (UI): 1000 V.
Poloha/ovládací prvek: Vpředu
Poloha/spínací pohon: Po prvním pólu
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Ochrana IP: IP00
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP00
Impulsní výdržné napětí: 12 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 70 °C.
Ztrátový výkon / maximální: 243 W.
Stupeň znečištění: 3
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46234: 1x (6... 240 m²), 2x (6... 150 mm²) / 1x (AWG 3... Kcmil 400), 2x (AWG 3... 2/0)
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46235: 1x (16... 185 m²), 2x (16... 150 m²)
Typy připojitelných průřezů vodičů / pro měděné lišty: 1x (30 x 10 mm²)

Provedení: Odpínač s pojistkou 3KF

Kategorie produktu: výkonový odpínač

velikost pojistky: 1

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 288.6 x 215 x 190.5 mm

Obsah: 1 ks

Jmenovitý proud: 400 A

Jmenovitý proud - filtr: 400 A

Jmenovité napětí: 690 V/AC

Šířka: 288.6 mm

V: 215 mm

Hloubka: 190.5 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2864051 Siemens 3KF43400MF51 výkonový odpínač Velikost pojistky = 1 400 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864051 Siemens 3KF43400MF51 výkonový odpínač Velikost pojistky = 1 400 A 690 V/AC 1 ks

Popis

Odpínač s pojistkou 3KF SITOR, 400 a, Baugr. 4, 3 pólů, pro nožová pojistková vložka NH vel. 1 a 2 pro polovodičovou ochranu, čelní pohon, středový přístroj bez rukojeti, ploché připojení bez pojistky
