Name: Siemens 3KF23120MF51 výkonový odpínač Velikost pojistky = 00 125 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864048
Availability: BackOrder

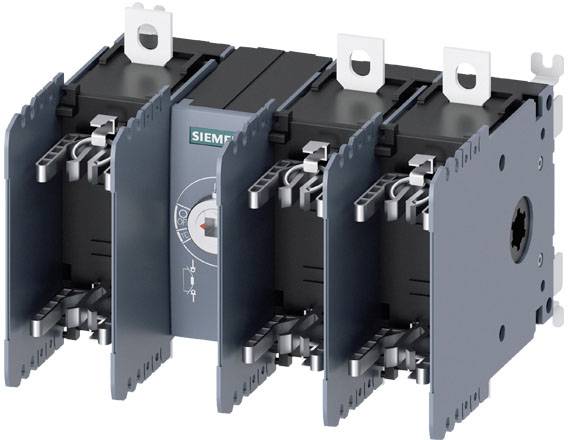

Elektrické spínací zařízení se třemi viditelnými svorkami a otočným ovladačem uprostřed od společnosti Siemens.

Schéma zapojení elektrického spínače se třemi vnitřními spojeními (1-2, 3-4, 5-6) a značkou odporu. Označení '-Q'.

Technický výkres elektrického přístroje s rozměry a montážními detaily; zobrazuje přední, boční a horní pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

velikost pojistky

Pólů

Jmenovitý proud - filtr

125 A

Provedení

Odpínač s pojistkou 3KF

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 085,00 Kč / kus)

6 085,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Ploché připojení
Provedení zobrazení / pro indikátor spínací polohy otočný pohon spojky dveří: ZKOUŠKA ON-OFF
Uspořádání elektrického připojení / hlavního obvodu: Nahoru a dolů
Počet spínacích kontaktů / pro pomocné kontakty: 6
Počet rozpínacích kontaktů / pro pomocné kontakty: 6
Utahovací moment / při šroubové připojení / minimální: 15 Nm
Utahovací moment / při šroubovacím připojení / max.: 22 Nm
Konstrukce zařízení: Pevná montáž
Velikost dělicího jazýčku: 00 a 000
Velikost spínače pro odpojení zátěže: 2
Podmíněné zkratové proudy (IQ): 100000 A.
Způsob uchycení: Montáž na podlahu
Provozní výkon / při AC-23 a / při 400 v: 55000 W.
Provozní výkon / při AC-23 a / při 690 v: 110 kW
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinace spínačů + AM pojistka / max.: 27300 A.
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinovaného spínače + skleněná pojistka / maximální přípustný proud: 16870 A.
Propustný proud / při zavřeném spínači / pro kombinovaný spínač + pojistka / při 500 v / max. Přípustný: 18200 A.
Propustný proud / pojistka / při 400 v / maximálně přípustný: 18000 A.
Propustný proud / pojistka / při 690 v / maximálně přípustný: 33200 A.
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / VYPÍNAČ NOT: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: libovolná
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 440 v: 8000
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 5000
Elektrická životnost (spínacích cyklů) / DC-23 a / při 440 v: 1000
Mechanická životnost (8 spínacích cyklů) / typicky: 12000
Izolační napětí (UI): 1000 V.
Poloha/ovládací prvek: Vpředu
Poloha/spínací pohon: Po prvním pólu
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Ochrana IP: IP00
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP00
Impulsní výdržné napětí: 12 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 70 °C.
Ztrátový výkon / maximální: 72,6 W.
Stupeň znečištění: 3
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46234: 1x (2.5... 95 m²), 2x (2.5... 50 mm²) / 1x (AWG 12... 1/0), 2x (AWG 12... Návrh 6)
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové / s kabelovými boty / podle DIN 46235: 1x (25... 70 m²), 2x (25... 50 m²)
Typy připojitelných průřezů vodičů / pro měděné lišty: 1x (15 x 3 mm²)

Provedení: Odpínač s pojistkou 3KF

Kategorie produktu: výkonový odpínač

velikost pojistky: 00

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 192.3 x 150 x 155 mm

Obsah: 1 ks

Jmenovitý proud: 125 A

Jmenovitý proud - filtr: 125 A

Jmenovité napětí: 690 V/AC

Šířka: 192.3 mm

V: 150 mm

Hloubka: 155 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2864048 Siemens 3KF23120MF51 výkonový odpínač Velikost pojistky = 00 125 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864048 Siemens 3KF23120MF51 výkonový odpínač Velikost pojistky = 00 125 A 690 V/AC 1 ks

Popis

Odpínač s pojistkou 3KF SITOR, 125A, Baugr. 2, 3 pólů, pro nožová pojistková vložka NH vel. 000 a 00 pro polovodičovou ochranu, čelní pohon, středový přístroj bez rukojeti, ploché připojení bez pojistky
