Name: Siemens 3KF13080LB51 výkonový odpínač Velikost pojistky = 00 80 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864047
Availability: BackOrder

Čtyřpólový modulový zástrčkový konektor vyrobený z kovu a plastu, namontovaný v řadové konfiguraci.

Schéma elektrického spínače se třemi paralelně zapojenými rezistory, očíslovanými od 1 do 6.

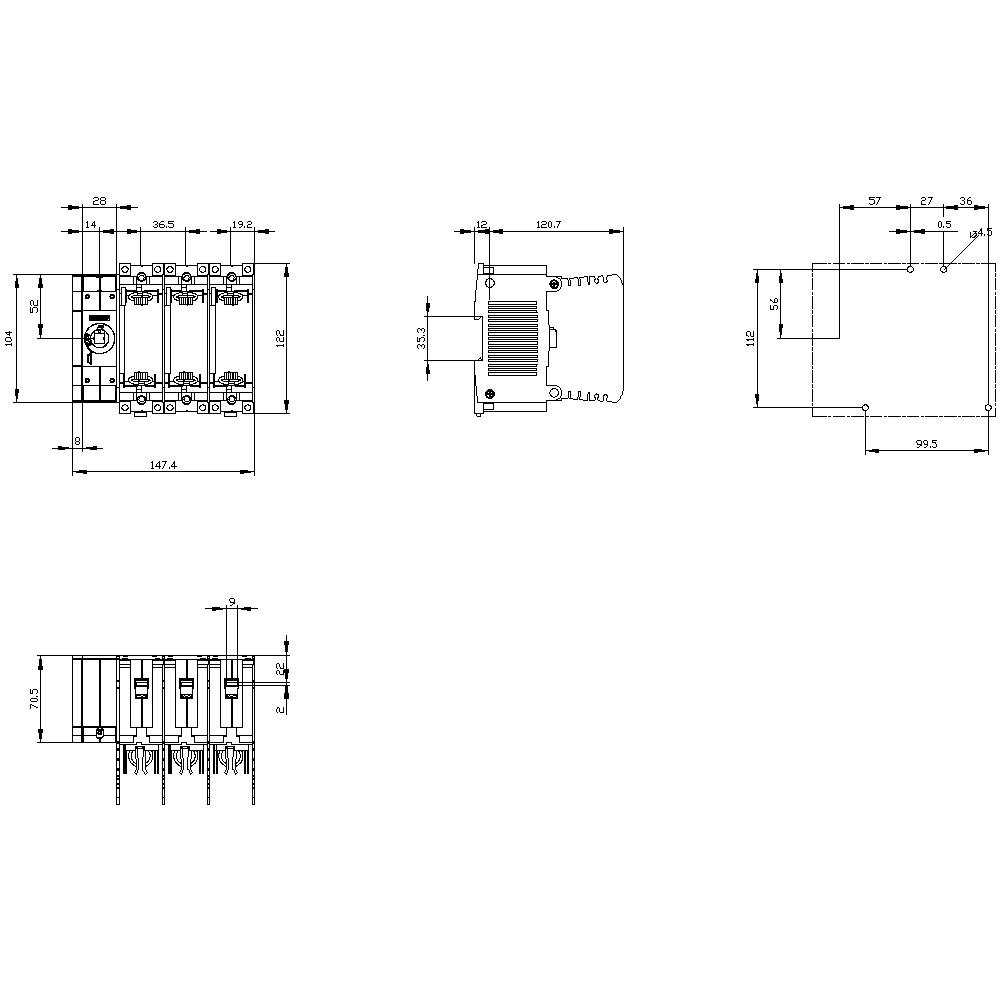

Technický výkres elektrické součástky s několika pohledy a přesnými rozměry. Hlavní rozměry: šířka 147,4 mm, hloubka 92,5 mm.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

velikost pojistky

Pólů

Jmenovitý proud - filtr

80 A

Provedení

Odpínač s pojistkou 3KF

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 945,00 Kč / kus)

5 945,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
Provedení zobrazení / pro indikátor spínací polohy otočný pohon spojky dveří: ZKOUŠKA ON-OFF
Uspořádání elektrického připojení / hlavního obvodu: Nahoru a dolů
Počet přepínací kontakty / pro pomocné kontakty: 4
Utahovací moment / při šroubové připojení / minimální: 5 Nm
Utahovací moment / při šroubovacím připojení / max.: 6,5 Nm
Konstrukce zařízení: Pevná montáž
Velikost dělicího jazýčku: 00 a 000
Velikost spínače pro odpojení zátěže: 1
Podmíněné zkratové proudy (IQ): 100000 A.
Způsob upevnění: Připevnění na podlahu a zacvaknutí na montážní lištu 35 mm
Provozní výkon / při AC-23 a / při 400 v: 37000 W.
Provozní výkon / při AC-23 a / při 690 v: 75 kW
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinace spínačů + AM pojistka / max.: 11200 A.
Propustný proud / při zavřeném spínači / při 690 v / v případě kombinovaného spínače + skleněná pojistka / maximální přípustný proud: 11200 A.
Propustný proud / při zavřeném spínači / pro kombinovaný spínač + pojistka / při 500 v / max. Přípustný: 10400 A.
Propustný proud / pojistka / při 400 v / maximálně přípustný: 11800 A.
Propustný proud / pojistka / při 690 v / maximálně přípustný: 11800 A.
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / VYPÍNAČ NOT: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: libovolná
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 440 v: 10000
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 6000
Elektrická životnost (spínacích cyklů) / DC-23 a / při 440 v: 1500
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Izolační napětí (UI): 1000 V.
Poloha/ovládací prvek: Vpředu
Poloha / spínací pohon: Na levém konci
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Ochrana IP: IP00
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP00
Impulsní výdržné napětí: 12 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 70 °C.
Ztrátový výkon / maximální: 44,4 W.
Stupeň znečištění: 3
Typy připojitelných průřezů vodičů / při flexibilní přípojnici: 2x (0,8 x 9 m²)
Typy připojitelných průřezů vodiče / pro měděné vodiče / jednožilové: 1x (1... 16 mm²) / 1x (AWG 14... Návrh 6)
Typy připojitelných průřezů vodičů / pro měděné vodiče / jemný drát / při kabelové práci: 1x (6...) 25 mm²) / 1x (AWG 12... Návrh 4)
Typy připojitelných průřezů vodiče / pro měděné vodiče / vícežilové: 1x (6... 25 mm²) / 1x (AWG 14... Návrh 4)
Typy připojitelných průřezů vodičů / pro měděné lišty: 1x (12 x 2 m²)

Provedení: Odpínač s pojistkou 3KF

Kategorie produktu: výkonový odpínač

velikost pojistky: 00

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 148.3 x 153 x 132.7 mm

Obsah: 1 ks

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Jmenovité napětí: 690 V/AC

Šířka: 148.3 mm

V: 153 mm

Hloubka: 132.7 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2864047 Siemens 3KF13080LB51 výkonový odpínač Velikost pojistky = 00 80 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864047 Siemens 3KF13080LB51 výkonový odpínač Velikost pojistky = 00 80 A 690 V/AC 1 ks

Popis

Odpínač s pojistkou 3KF SITOR, 80A, Baugr. 1, 3 pólů, pro nožová pojistková vložka NH vel. 000 pro polovodičovou ochranu čelní pohon vlevo, základní přístroj bez rukojeti, rámová svorka bez pojistky
