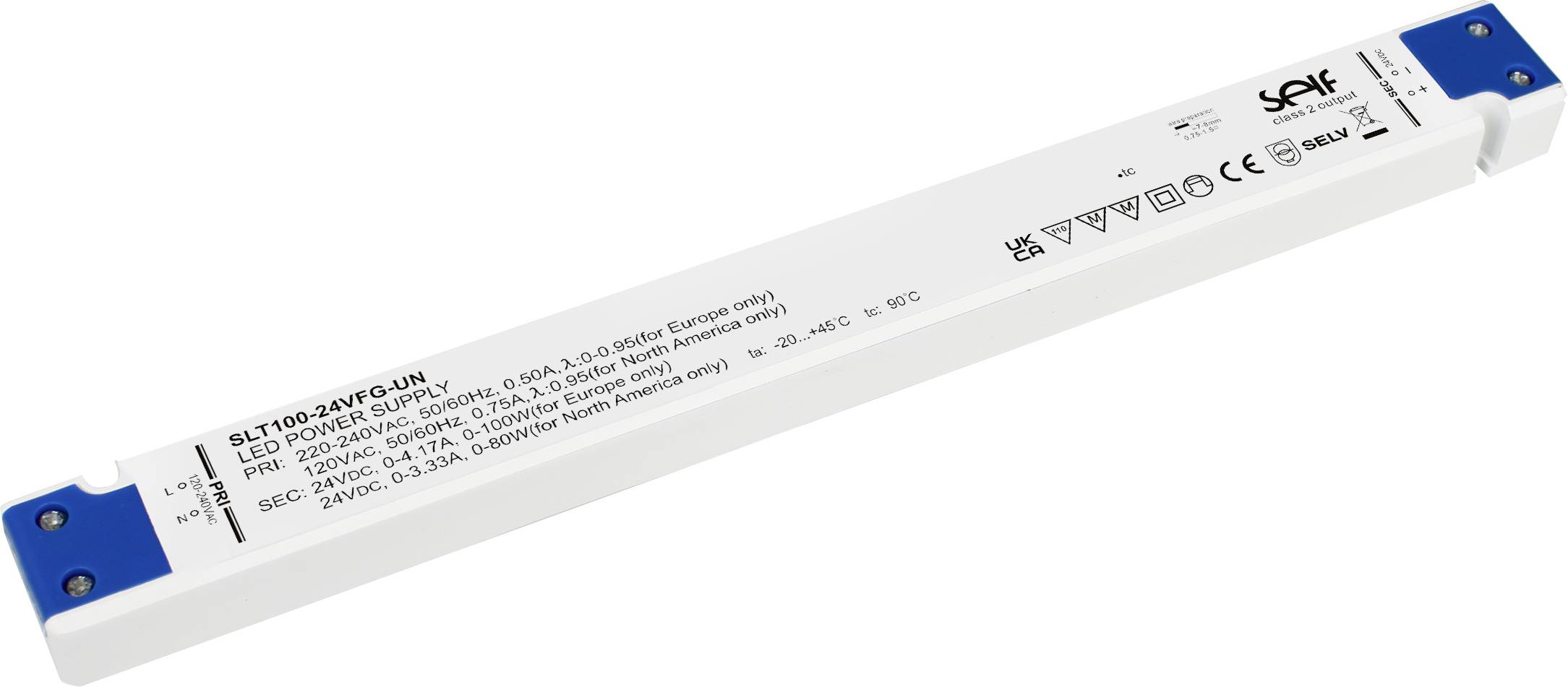

Self Electronics SLT100-24VFG-UN3 napájecí zdroj pro LED konstantní napětí 100.0 W 24 V/DC ochrana proti přepětí , přepě
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (767,77 Kč / kus)
767,77 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
SELF SLT100-VFG-UN LED-SNT IP20 ZÁMKEM
- konstantní napětí
- 24 V/DC
Technické parametry
- Aprobace: CE, ENEC, UL, EN
- Normy (EMC): EN 55015
- Normy (bezpečnost): EN 61347-1, EN 61347-2-13, UL 8750
- Ochrana proti zkratu: 1
- Ochrana proti přepětí
- Ochrana proti přehřátí: 1
- Zbytkové vlnění: 400 MVP-p
- Tolerance výstupního napětí: -5 až 5 %
- Spínací proud, max. 45 a
- Počet záložních automat B16: Max. Na 14
- Max. Počet záložních automat C16: 23
- Korekce Power faktoru (PFC): 1
- Faktor Power 0,95
- Účinnost: 93 %
- Výkon při chodu naprázdno, menší než 0,5 W.
- Síťová frekvence min. 50 Hz
- Síťová frekvence max. 60 Hz
- Označení: Značka MM; SELV
- Použití: Osvětlení
- Provozní režim CV
- Skladovací teplota, min.: -30 °C
- Skladovací teplota, max. 80 °C
- Provozní délka: 50.000 h.
- Kategorie produktu
napájecí zdroj pro LED
- Provedení
konstantní napětí
- Rozm.
(d x š x v) 298.0 x 30.0 x 16.5 mm
- Výstupní napětí (max.)
24 V/DC
- Výstupní napětí (min.)
24 V/DC
- Kontrolní značka
CE.ENEC.UL
- Provozní napětí
230 V/AC
- Třída bezpečnosti
II
- Vlastnosti LED ovladače
ochrana proti přepětí
přepětí
PFC spínací obvod
IP20
- Připojení
šroubová svorka
- Výkon (max.)
100.0 W
- Počet výstupů
1 x
- Vstupní napětí (max.)
240 V
- Vstupní napětí (min.)
120 V
- Hmotnost
215.0 g
- Rozsah výkonu
100.0 W (max)
- Šířka
30.0 mm
- V
16.5 mm
- Délka
298.0 mm
Ne
- Provozní teplota (max.)
45 °C
- Provozní teplota (min.)
-20 °C
- Výstupní napětí (max.)
24 V
- Druhotný výstupní proud
4.17 A
- Vstupní proud
0,5 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3666274 Self Electronics SLT100-24VFG-UN3 napájecí zdroj pro LED konstantní napětí 100.0 W 24 V/DC ochrana proti přepětí , přepě
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3666274 Self Electronics SLT100-24VFG-UN3 napájecí zdroj pro LED konstantní napětí 100.0 W 24 V/DC ochrana proti přepětí , přepě
Popis
Tento typ síťového zdroje je speciálně vyvinutý stabilizovaný síťový zdroj pro LED svítidla. Díky své technologii konstantního napětí (CV) je vhodný pro paralelně spínané lampy s konstantním napětím (12/24 v DC). Výhodou technologie konstantního napětí (CV) je, že je spínač
Lze nainstalovat mezi sekundární stranu a lampami.
Integrovaný ochranný spínač vypne napájení při následujících chybách: Přerušení, zkrat, přetížení. Napájení se po odstranění chyby automaticky spustí. Při ochraně proti přehřátí se vypne napájení při překročení vnitřní nebo venkovní teploty. Po snížení teploty může být tato chyba odstraněna opětovným zapnutím.
Tento text byl přeložen strojově.
Lze nainstalovat mezi sekundární stranu a lampami.
Integrovaný ochranný spínač vypne napájení při následujících chybách: Přerušení, zkrat, přetížení. Napájení se po odstranění chyby automaticky spustí. Při ochraně proti přehřátí se vypne napájení při překročení vnitřní nebo venkovní teploty. Po snížení teploty může být tato chyba odstraněna opětovným zapnutím.
Tento text byl přeložen strojově.
Provedení
- Připojovací blok pro rychlé připojení
- Ochranná třída: II
- Výstup SELV (#60;60 v)
- Rychlá doba spuštění až 0,5 s.
- Ochrana proti otevřenému obvodu, zkratu, přetížení a přehřátí
- Úzké provedení
- Příkon bez zatížení ≤ 0,5 W (pro verzi 12/24 v)
- Účinnost: ≥ 92 % (AC230 v, plné zatížení)
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
