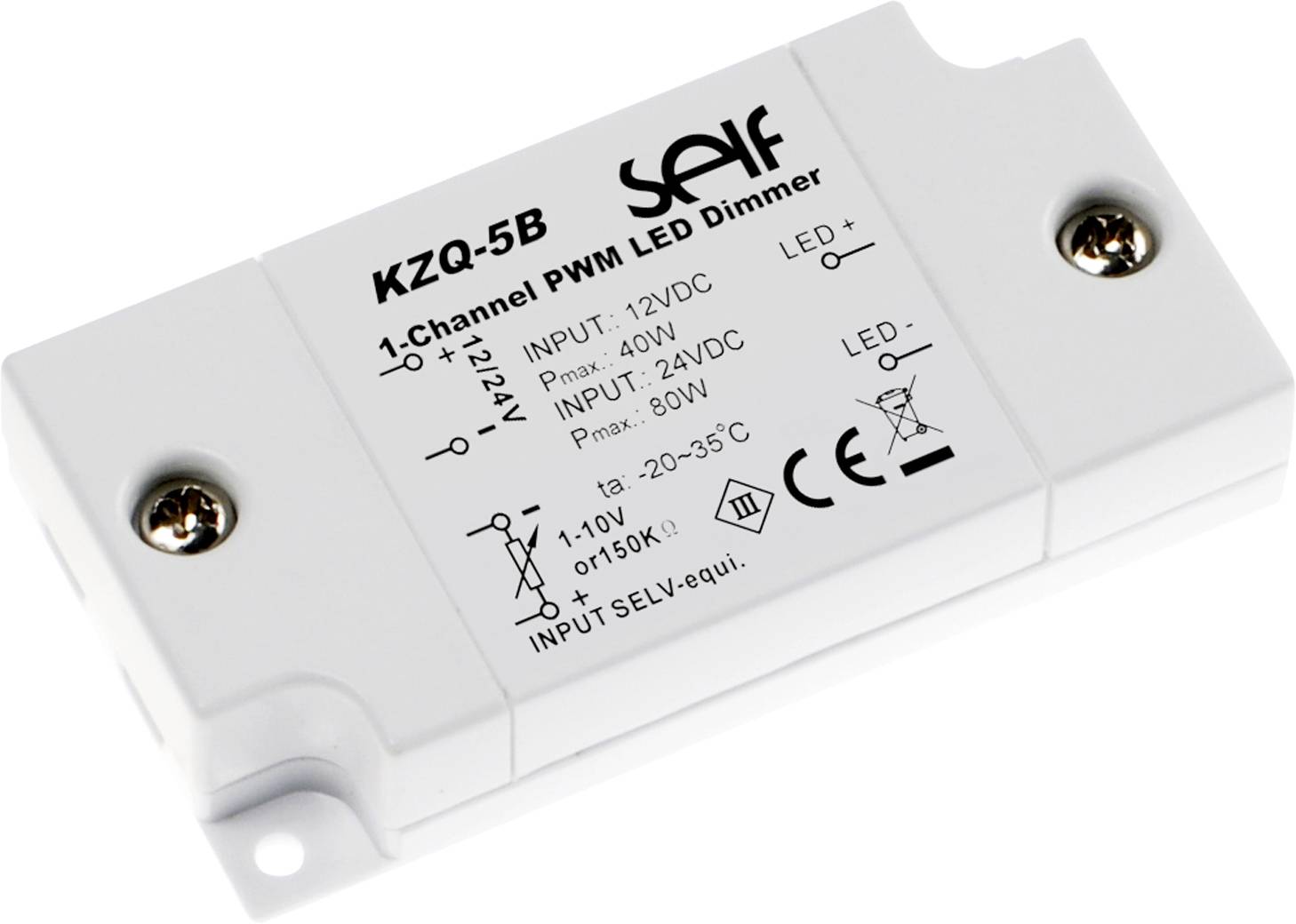

Self Electronics KZQ-5B LED driver konstantní napětí 80 W 0 - 3.33 A 12 - 24 V/DC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
KZQ-5B
- konstantní napětí
- 12 - 24 V/DC
- 0 - 3.33 A
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
- Rozm.
(d x š x v) 78.00 x 40.00 x 16.00 mm
- Barva
šedá
- Výstupní napětí (max.)
24 V/DC
- Výstupní napětí (min.)
12 V/DC
- Výstupní proud (max.)
3.33 A
- Výstupní proud (max.) - zaokrouhlený
3.33 A
- Třída bezpečnosti
III
- Připojení
šroubová svorka
- Výkon (max.)
80 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
0 A
- Vstupní napětí (max.)
24 V/DC
- Vstupní napětí (min.)
12 V/DC
- Hmotnost
32.00 g
- Výkon (min.)
80 W
- Rozsah výkonu
80 do 80 W
- Šířka
40.00 mm
- V
16.00 mm
- Délka
78.00 mm
- Max. teplota
35 °C
- Min. teplota
-20 °C
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1646035 Self Electronics KZQ-5B LED driver konstantní napětí 80 W 0 - 3.33 A 12 - 24 V/DC 1 ks
Popis
Pomocí PWM stmívač KZQ-5B od Self Electronics vám nabízíme výhodným možnost jednobarevné konstantní napětí nebo LED pásků až maximálně 80W výkonem pomocí pulzně šířkové modulace stmívání. Díky své kompaktní provedení od 78x40x16mm (d x š x v) se KZQ-5B optimálně k s maximálně pečící plochy 16,5 mm vysoký ultra ploché LED síťovým zdrojům SLT75-VFG až 75 wattů. Tyto jsou zvláště vhodné pro instalaci do omezeným manipulačním prostorem a v nebo za skříněmi.
Umožňuje rychlé a bezpečné připojení zajišťuje svorkovnice s odlehčením tahu. Stmívač KZQ-5B lze pomocí 1-10 v rozhraní nebo odporový ovládat a nabízí rozsah stmívání od 0-100 %. Je vhodný pro 12 a 24 v a dodává výstupní proud až 3,33 a (max. 80 W).
Nezávislé na stmívač s třídou ochrany III je chráněno proti zkratu a přetížení a má ochranu proti přepólování.
Tento text byl přeložen strojově.
Umožňuje rychlé a bezpečné připojení zajišťuje svorkovnice s odlehčením tahu. Stmívač KZQ-5B lze pomocí 1-10 v rozhraní nebo odporový ovládat a nabízí rozsah stmívání od 0-100 %. Je vhodný pro 12 a 24 v a dodává výstupní proud až 3,33 a (max. 80 W).
Nezávislé na stmívač s třídou ochrany III je chráněno proti zkratu a přetížení a má ochranu proti přepólování.
Tento text byl přeložen strojově.
Provedení
- Nezávislý PWM stmívač pro jednobarevné 12V nebo 24V LED osvětlení
- stmívání pomocí 1 - 10 V rozhraní nebo 150 kOhm potenciometr
- rozsah stmívání 0 - 100 %
- ochrana proti přetížení, zkratu a přepětí
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
