Name: šedá 80 A 4 přepínací kontakty Siemens 3KD28322ME100
Brand: Siemens
SKU: 2263563
Availability: BackOrder

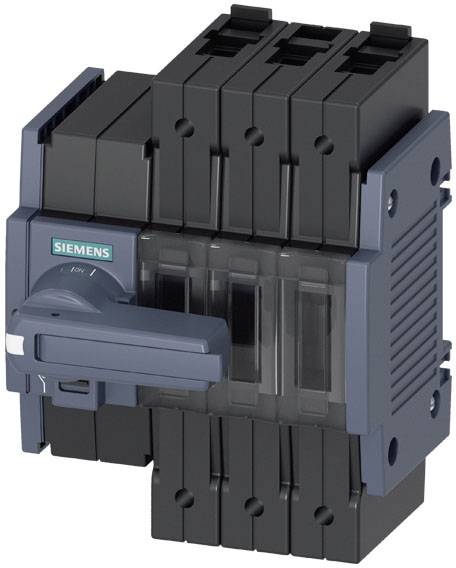

Černý a šedý výkonový spínač Siemens s pákou pro ovládání elektrických obvodů.

Schéma zapojení se dvěma paralelně zapojenými relé. Kontakty 1-2 a 3-4 jsou sepnuty, kontakt 5-6 je rozepnut. Popis: '-Q'.

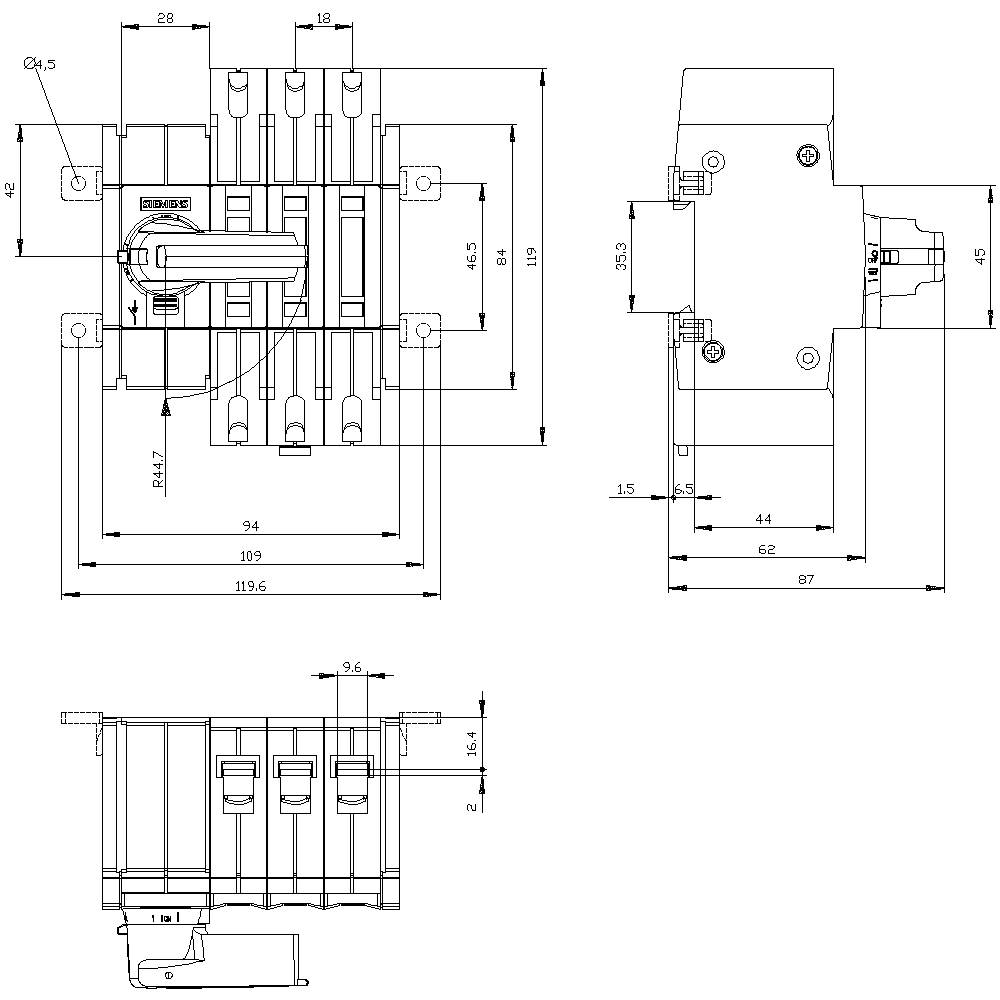

Technický výkres spínače s rozměry v milimetrech. Detaily zobrazují boční, přední a horní pohled na součástku.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

80 A

Typ kontaktu

4 přepínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 069,00 Kč / kus)

3 069,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci polohy sepnutí Ruční provoz: TEST ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Rámová svorka
Velikost spínače pro odpojení zátěže: 1
Způsob upevnění: Šroubové a montážní lišty 35 mm
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Zámek: Ano
Stupeň krytí: IP20
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 6.3 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 8 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 1 000 V/AC

Barva: šedá

Pólů: 3

Rozm.: (š x v x h) 94 x 119 x 87 mm

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Provedení: Přední náhon

Barva LED: šedá

Šířka: 94 mm

V: 119 mm

Hloubka: 87 mm

: 0

: 0

: 80 A

: 3

: IP20

: 4

: 1

: ANO

: NE

: Frame clamp

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 45 kW

: 3 kA

: Grey

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: NE

: 80

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2263563 šedá 80 A 4 přepínací kontakty Siemens 3KD28322ME100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263563 šedá 80 A 4 přepínací kontakty Siemens 3KD28322ME100

Popis

Odpínač 80A, konstrukční typ 1, 3-pólový přední pohon vlevo kompletní přístroj s přímým pohonem, šedý rámový vypínač zátěže 3KD až 1600 a jako výkonný hlavní, NOT VYPÍNAČ nebo spínač opravy. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
