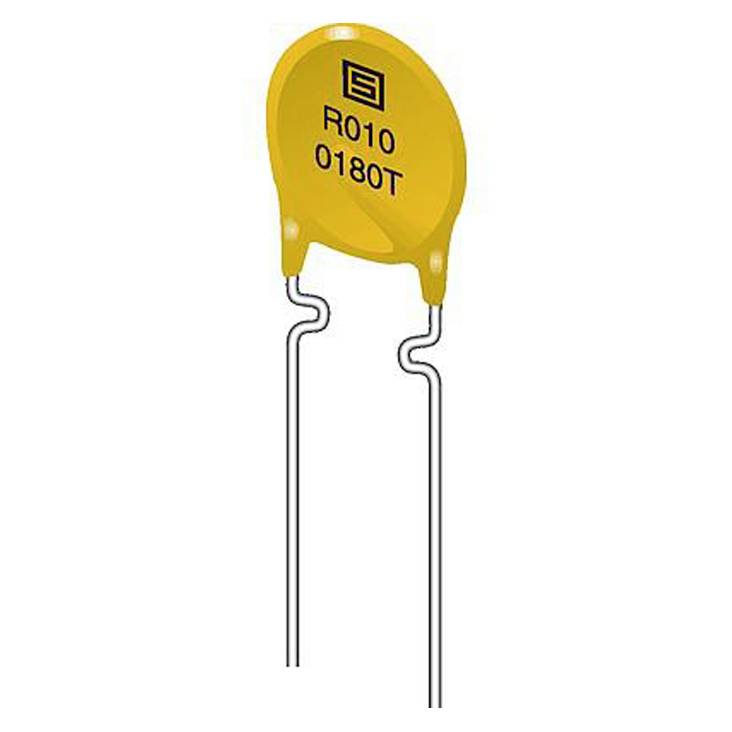

Ilustrační obrázek
Ilustrační obrázek
Schurter PFRA.065 PFRA.065 vícenásobná pojistka 60 V/DC (Ø x v) 9.7 mm x 22.80 mm 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
vícenásobná pojistka
Jmenovité napětí
60 V/DC
Vypínací proud
40 A
Obsah
1 ks
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
10
-
16,52 Kč
30
7% = 1,16 Kč
15,36 Kč
50
10% = 1,69 Kč
14,83 Kč
100
12% = 2,05 Kč
14,47 Kč
200
15% = 2,45 Kč
14,07 Kč
400
17% = 2,89 Kč
13,63 Kč
1000
21% = 3,39 Kč
13,13 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 10
Násobky: 10
Celková cena (16,52 Kč / kus)
165,20 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: PFRA
- Rozměry: Šířka 3,1 mm
- Rozměry: Výška: 22,8 mm
- Jmenovité napětí při 50/60Hz: 60 v DC
- Jmenovitý proud: 0,65 A
- Schváleno: CULus, TÜV, CE
- Materiál kontaktu: Pocínovaný
- Použití: Ochrana proti nadproudu a zkratu zařízení |je ideální pro nízkonapěťové napájení až do maximálního napětí od 60 v, jako např.: Počítače a periferní zařízení, bezpečnostní a signalizační zařízení, reproduktory, výkonové transformátory, automobilový průmysl a obecná elektronika.
- Poznámka: Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací procesy. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná ustanovení VDE.
- Materiál krytu: Epoxidový polymer (UL 94V-0)
- Typ připojení: THT
- Připojovací dráty Ø 0.51 mm
- Průměr: 9,7 mm
- Rozsah provozních teplot: Min.: -40 °C.
- Rozsah provozních teplot: Max.: 85 °C.
- Vypínací proud max. 40 a
- max. Odpor 1 hodina po vypnutí: 720 mOhm
- Doba aktivace při deklarovaného vztažném proudu IS: 5,3 s.
- Ztrátový výkon, max.: 0,9 W.
- Pájitelnost 235 °C / 2 s
- Druh obalu
Piece
- Kategorie produktu
vícenásobná pojistka
- Jmenovité napětí
60 V/DC
- Vypínací proud
40 A
- Délka
22.8 mm
- Šířka
3.00 mm
- V
22.80 mm
- (Ø)
9.7 mm
- Obsah
1 ks
- Rozm.
(Ø x v) 9.7 mm x 22.80 mm
- Splňuje RoHS
ano
- Typ
PFRA.065
Ke stažení
List technických údajů
List technických údajů 3306358 Schurter PFRA.065 PFRA.065 vícenásobná pojistka 60 V/DC (Ø x v) 9.7 mm x 22.80 mm 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3306358 Schurter PFRA.065 PFRA.065 vícenásobná pojistka 60 V/DC (Ø x v) 9.7 mm x 22.80 mm 1 ks Piece
Popis
• Samočinně vratné jistící prvky
• Nízký ztrátový výkon díky malému odporu při normálním provozu
• Ochrana proti nadproudu a zkratu zařízení
• Způsob účinku je založen na PTC efektu. V normálním provozu je odpor prvků velmi malý, takže dochází pouze k malým ztrátám výkonu. V případě závady, např. zkratu nebo nadproudu, se hodnota odporu této součásti zvyšuje a chrání zařízení. Po odstranění chyby a vypnutého napájecího napětí se prvek rychle vrátí do svého stavu s nízkým odporem
• Standardní typ průmyslu, montáž prostrčením
• Přímo pájecí na DPS
Tento text byl přeložen strojově.
• Nízký ztrátový výkon díky malému odporu při normálním provozu
• Ochrana proti nadproudu a zkratu zařízení
• Způsob účinku je založen na PTC efektu. V normálním provozu je odpor prvků velmi malý, takže dochází pouze k malým ztrátám výkonu. V případě závady, např. zkratu nebo nadproudu, se hodnota odporu této součásti zvyšuje a chrání zařízení. Po odstranění chyby a vypnutého napájecího napětí se prvek rychle vrátí do svého stavu s nízkým odporem
• Standardní typ průmyslu, montáž prostrčením
• Přímo pájecí na DPS
Tento text byl přeložen strojově.
Doplňující informace
Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací činnosti. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná VDE pravidla.
